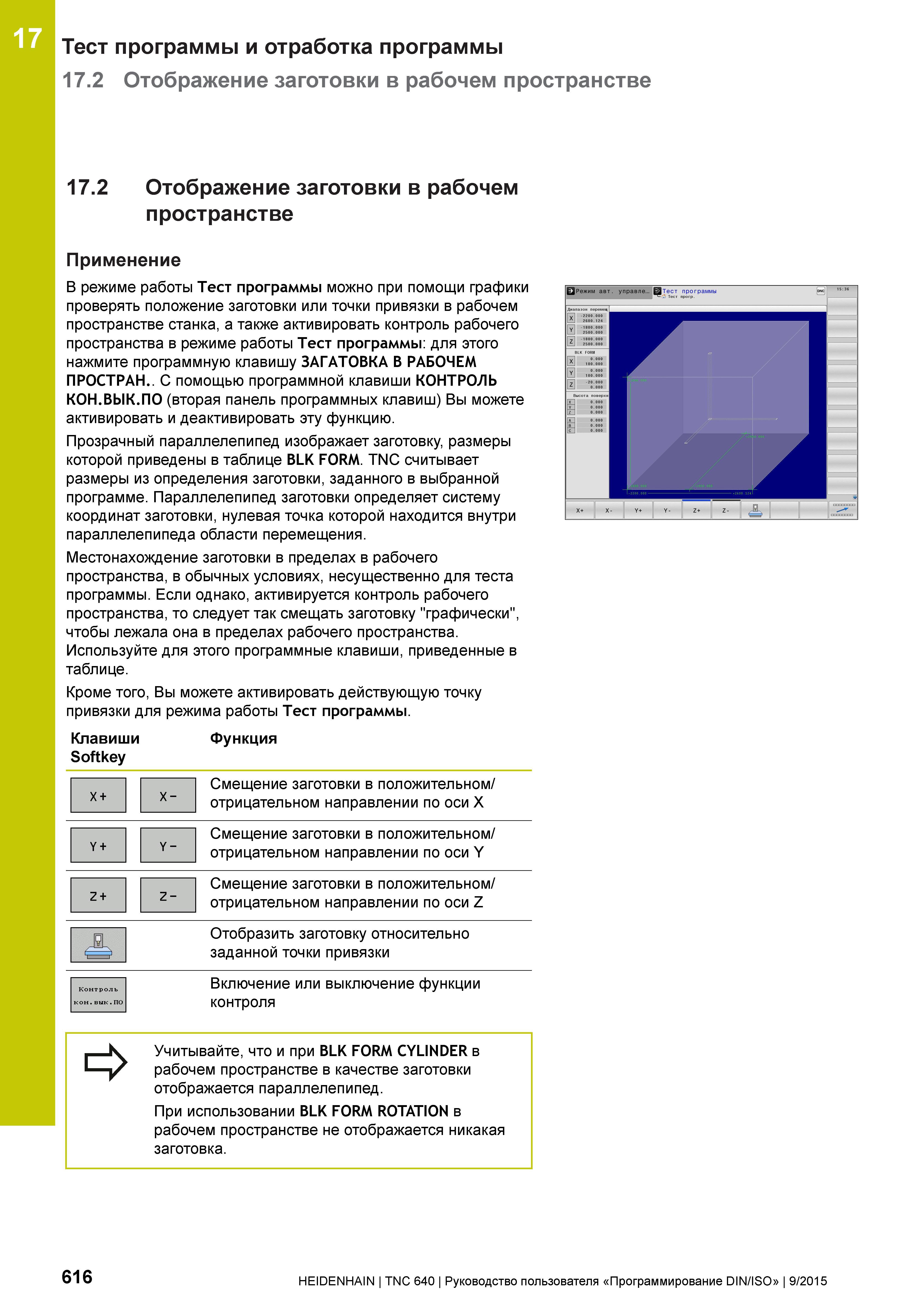

17 Тест программы и отработка программы 17.2 Отображение заготовки в рабочем пространстве 17.2 Отображение заготовки в рабочем пространстве Применение В режиме работы Тест программы можно при помощи графики проверять положение заготовки или точки привязки в рабочем пространстве станка, а также активировать контроль рабочего пространства в режиме работы Тест программы: для этого нажмите программную клавишу ЗАГАТОВКА В РАБОЧЕМ ПРОСТРАН.. С помощью программной клавиши КОНТРОЛЬ КОН.ВЫК.ПО (вторая панель программных клавиш) Вы можете активировать и деактивировать эту функцию. Прозрачный параллелепипед изображает заготовку, размеры которой приведены в таблице BLK FORM. TNC считывает размеры из определения заготовки, заданного в выбранной программе. Параллелепипед заготовки определяет систему координат заготовки, нулевая точка которой находится внутри параллелепипеда области перемещения. Местонахождение заготовки в пределах в рабочего пространства, в обычных условиях, несущественно для теста программы. Если однако, активируется контроль рабочего пространства, то следует так смещать заготовку "графически", чтобы лежала она в пределах рабочего пространства. Используйте для этого программные клавиши, приведенные в таблице. Кроме того, Вы можете активировать действующую точку привязки для режима работы Тест программы. Клавиши Функция Softkey X + х- Смещение заготовки в положительном/ отрицательном направлении по оси X Y + Y - Смещение заготовки в положительном/ отрицательном направлении по оси Y Z + Z - Смещение заготовки в положительном/ отрицательном направлении по оси Z А Отобразить заготовку относительно заданной точки привязки Включение или выключение функции контроля Учитывайте, что и при BLK FORM CYLINDER в рабочем пространстве в качестве заготовки отображается параллелепипед. При использовании BLK FORM ROTATION в рабочем пространстве не отображается никакая заготовка. 616 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
