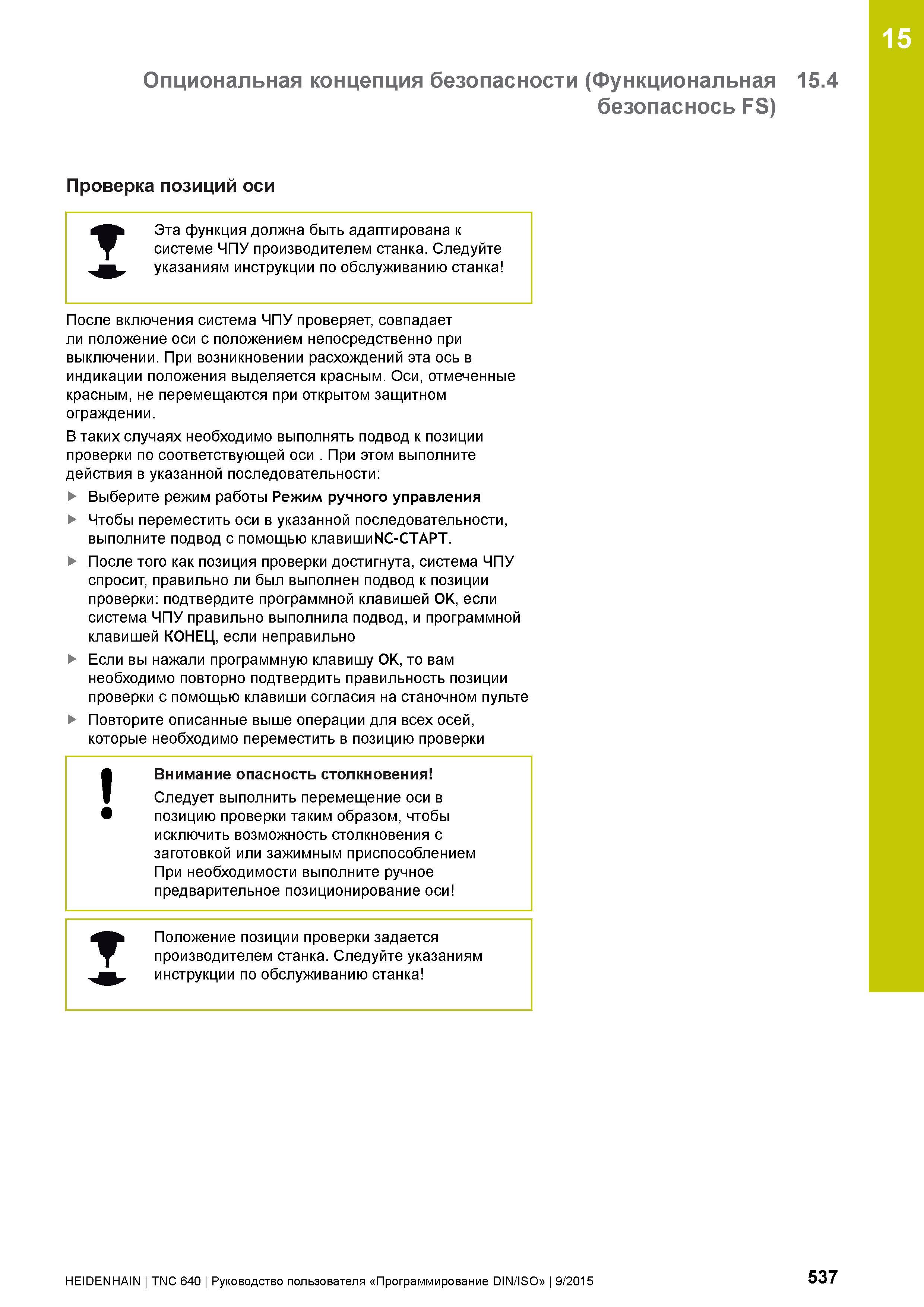

15 Опциональная концепция безопасности (Функциональная 15.4 безопаснось FS) Проверка позиций оси Эта функция должна быть адаптирована к системе ЧПУ производителем станка. Следуйте указаниям инструкции по обслуживанию станка После включения система ЧПУ проверяет, совпадает ли положение оси с положением непосредственно при выключении. При возникновении расхождений эта ось в индикации положения выделяется красным. Оси, отмеченные красным, не перемещаются при открытом защитном ограждении. В таких случаях необходимо выполнять подвод к позиции проверки по соответствующей оси . При этом выполните действия в указанной последовательности: Выберите режим работы Режим ручного управления Чтобы переместить оси в указанной последовательности, выполните подвод с помощью клавишиNC-СТАРТ. После того как позиция проверки достигнута, система ЧПУ спросит, правильно ли был выполнен подвод к позиции проверки: подтвердите программной клавишей OK, если система ЧПУ правильно выполнила подвод, и программной клавишей КОНЕЦ, если неправильно Если вы нажали программную клавишу OK, то вам необходимо повторно подтвердить правильность позиции проверки с помощью клавиши согласия на станочном пульте Повторите описанные выше операции для всех осей, которые необходимо переместить в позицию проверки Внимание опасность столкновения Следует выполнить перемещение оси в позицию проверки таким образом, чтобы исключить возможность столкновения с заготовкой или зажимным приспособлением При необходимости выполните ручное предварительное позиционирование оси Положение позиции проверки задается производителем станка. Следуйте указаниям инструкции по обслуживанию станка HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 537
