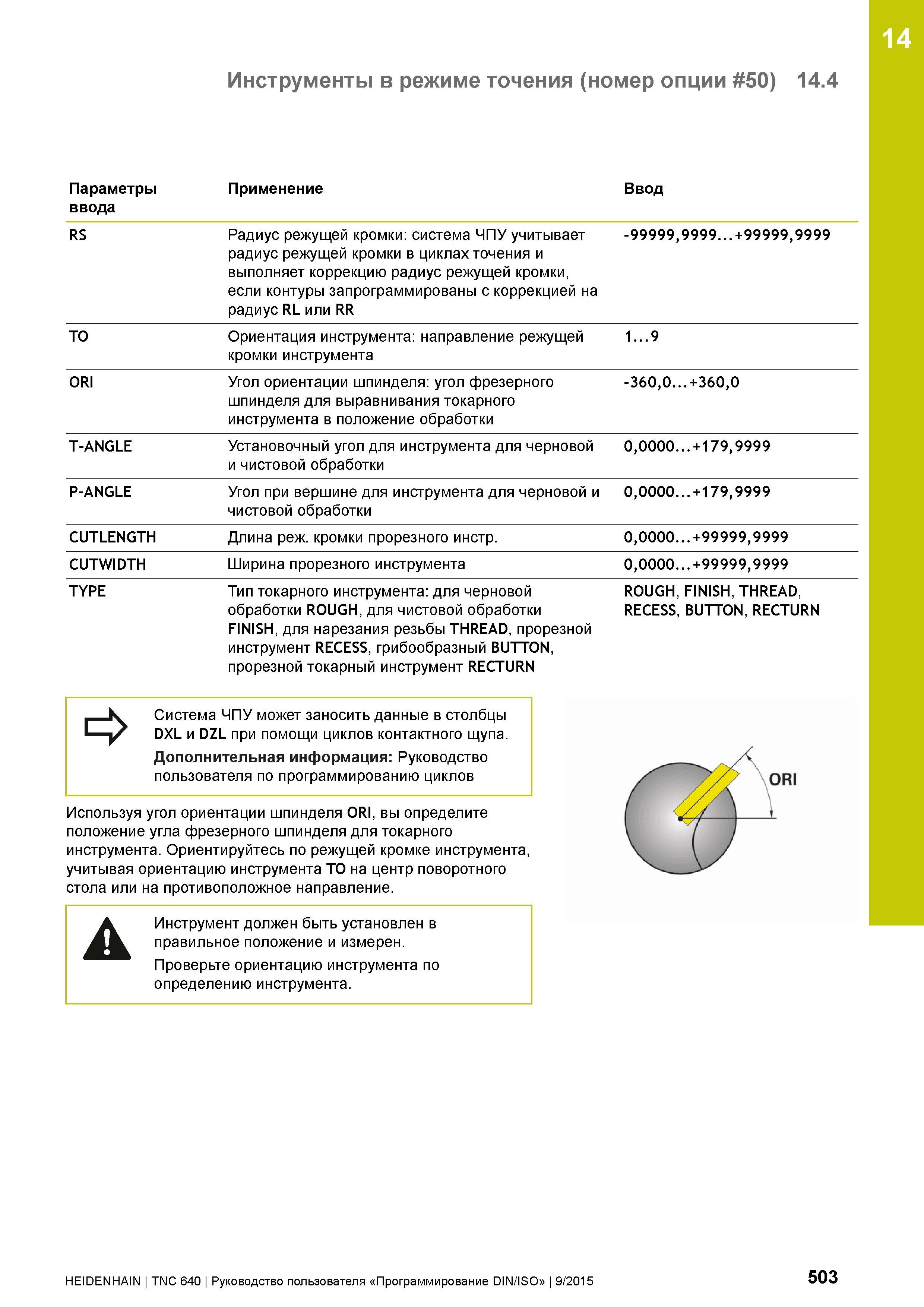

14 Инструменты в режиме точения (номер опции 50) 14.4 Параметры ввода Применение Ввод RS Радиус режущей кромки: система ЧПУ учитывает радиус режущей кромки в циклах точения и выполняет коррекцию радиус режущей кромки, если контуры запрограммированы с коррекцией на радиус RL или RR -99999,9999...+99999,9999 TO Ориентация инструмента: направление режущей кромки инструмента 1...9 ORI Угол ориентации шпинделя: угол фрезерного шпинделя для выравнивания токарного инструмента в положение обработки -360,0...+360,0 T-ANGLE Установочный угол для инструмента для черновой и чистовой обработки 0,0000... + 179,9999 P-ANGLE Угол при вершине для инструмента для черновой и чистовой обработки 0,0000... + 179,9999 CUTLENGTH Длина реж. кромки прорезного инстр. 0,0000...+99999,9999 CUTWIDTH Ширина прорезного инструмента 0,0000...+99999,9999 TYPE Тип токарного инструмента: для черновой обработки ROUGH, для чистовой обработки FINISH, для нарезания резьбы THREAD, прорезной инструмент RECESS, грибообразный BUTTON, прорезной токарный инструмент RECTURN ROUGH, FINISH, THREAD, RECESS, BUTTON, RECTURN => Система ЧПУ может заносить данные в столбцы DXL и DZL при помощи циклов контактного щупа. Дополнительная информация: Руководство пользователя по программированию циклов Используя угол ориентации шпинделя ORI, вы определите положение угла фрезерного шпинделя для токарного инструмента. Ориентируйтесь по режущей кромке инструмента, учитывая ориентацию инструмента TO на центр поворотного стола или на противоположное направление. А Инструмент должен быть установлен в правильное положение и измерен. Проверьте ориентацию инструмента по определению инструмента. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 503
