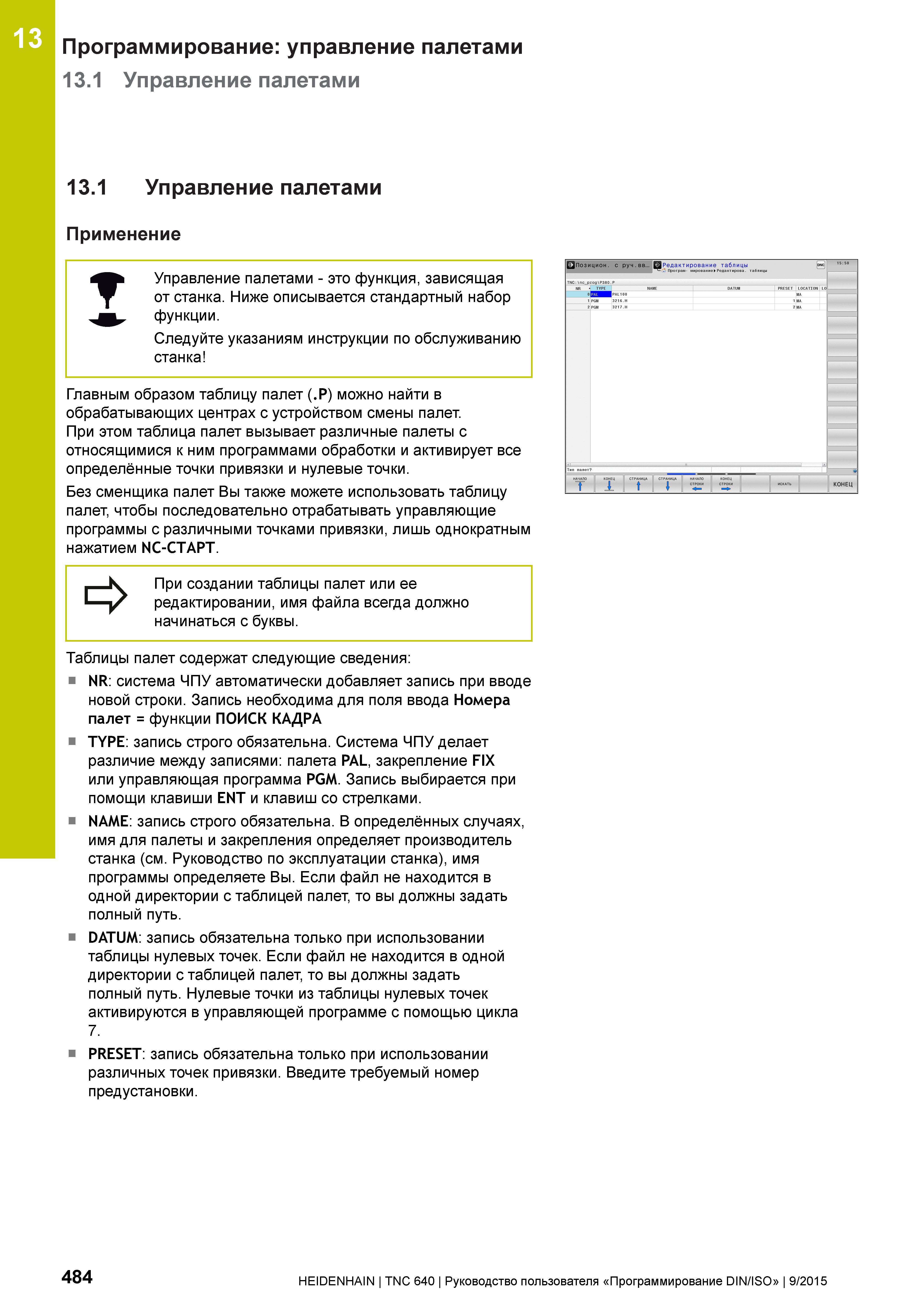

13 Программирование: управление палетами 13.1 Управление палетами 13.1 Управление палетами Применение Управление палетами - это функция, зависящая от станка. Ниже описывается стандартный набор функции. Следуйте указаниям инструкции по обслуживанию станка Главным образом таблицу палет (.P) можно найти в обрабатывающих центрах с устройством смены палет. При этом таблица палет вызывает различные палеты с относящимися к ним программами обработки и активирует все определённые точки привязки и нулевые точки. Без сменщика палет Вы также можете использовать таблицу палет, чтобы последовательно отрабатывать управляющие программы с различными точками привязки, лишь однократным нажатием NC-CTAPT. ▼ Позицион. с руч.вв... Редактирование таблицы Щ 15:50 TNC: \ nc_prog \ Р380. Р TYPE NAME DATUM PRESET LOCATION LO ° QHHPAL10° ma PGM з217. H i j 2 MA 2 Тип палет НАЧАЛО II КОНЕЦ СТРАНИЦА СТРАНИЦА НАЧАЛО КОНЕЦ Т 1 1 1 t \\ \ 1 -5Р 1 -ЗГ 1 - КОНЕЦ При создании таблицы палет или ее редактировании, имя файла всегда должно начинаться с буквы. Таблицы палет содержат следующие сведения: NR: система ЧПУ автоматически добавляет запись при вводе новой строки. Запись необходима для поля ввода Номера палет = функции ПОИСК КАДРА TYPE: запись строго обязательна. Система ЧПУ делает различие между записями: палета PAL, закрепление FIX или управляющая программа PGM. Запись выбирается при помощи клавиши ENT и клавиш со стрелками. NAME: запись строго обязательна. В определённых случаях, имя для палеты и закрепления определяет производитель станка (см. Руководство по эксплуатации станка), имя программы определяете Вы. Если файл не находится в одной директории с таблицей палет, то вы должны задать полный путь. DATUM: запись обязательна только при использовании таблицы нулевых точек. Если файл не находится в одной директории с таблицей палет, то вы должны задать полный путь. Нулевые точки из таблицы нулевых точек активируются в управляющей программе с помощью цикла 7. PRESET: запись обязательна только при использовании различных точек привязки. Введите требуемый номер предустановки. 484 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
