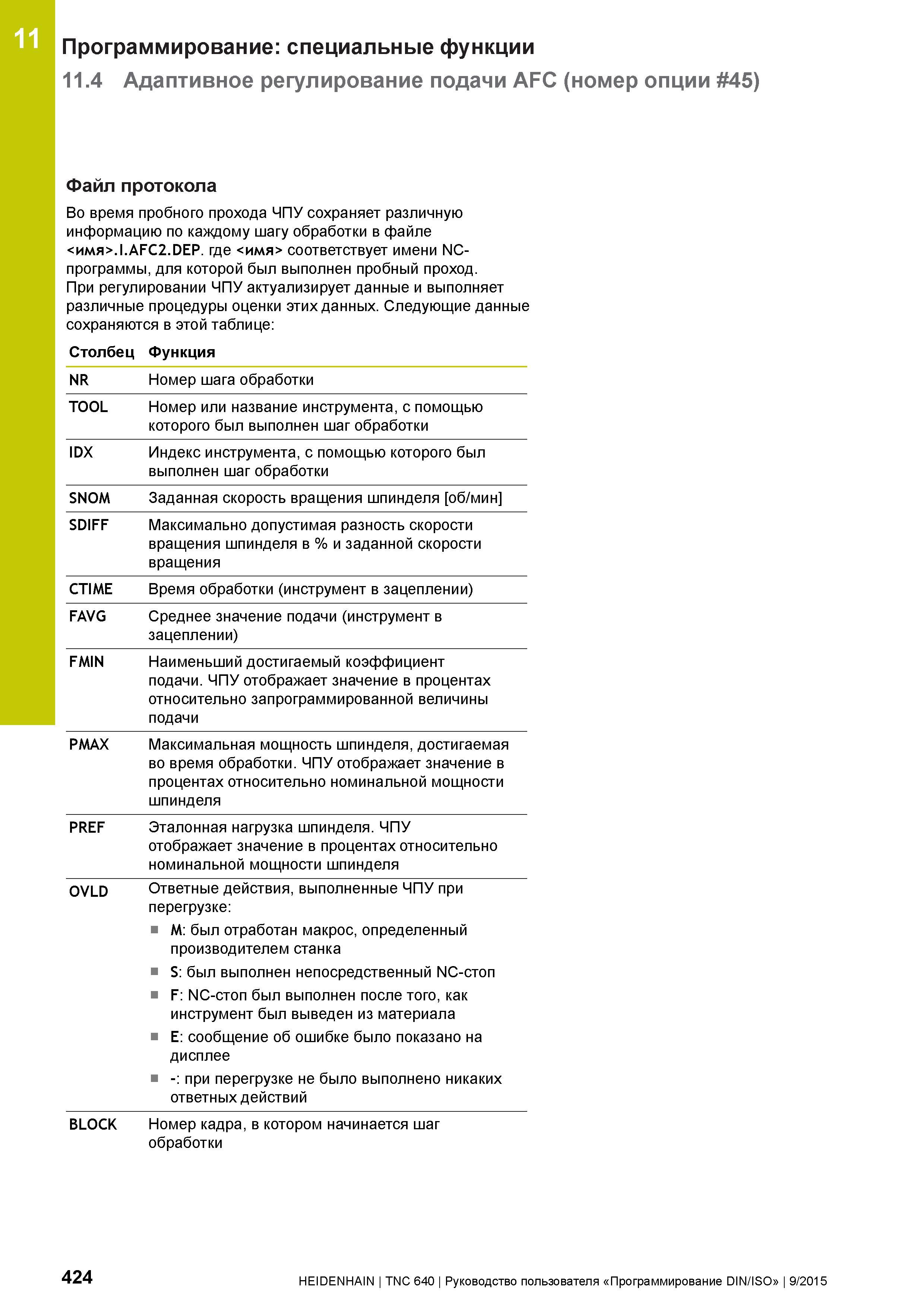

424 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.424

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 424 0424 Lab2u

11 Программирование: специальные функции 11.4 Адаптивное регулирование подачи AFC (номер опции 45) Файл протокола Во время пробного прохода ЧПУ сохраняет различную информацию по каждому шагу обработки в файле <имя>.I.AFC2.DEP. где <имя> соответствует имени NC-программы, для которой был выполнен пробный проход. При регулировании ЧПУ актуализирует данные и выполняет различные процедуры оценки этих данных. Следующие данные сохраняются в этой таблице: Столбец Функция NR Номер шага обработки TOOL Номер или название инструмента, с помощью которого был выполнен шаг обработки IDX Индекс инструмента, с помощью которого был выполнен шаг обработки SNOM Заданная скорость вращения шпинделя об/мин SDIFF Максимально допустимая разность скорости вращения шпинделя в % и заданной скорости вращения CTIME Время обработки (инструмент в зацеплении) FAVG Среднее значение подачи (инструмент в зацеплении) FMIN Наименьший достигаемый коэффициент подачи. ЧПУ отображает значение в процентах относительно запрограммированной величины подачи PMAX Максимальная мощность шпинделя, достигаемая во время обработки. ЧПУ отображает значение в процентах относительно номинальной мощности шпинделя PREF Эталонная нагрузка шпинделя. ЧПУ отображает значение в процентах относительно номинальной мощности шпинделя OVLD Ответные действия, выполненные ЧПУ при перегрузке: M: был отработан макрос, определенный производителем станка S: был выполнен непосредственный NC-стоп F: NC-стоп был выполнен после того, как инструмент был выведен из материала E: сообщение об ошибке было показано на дисплее -: при перегрузке не было выполнено никаких ответных действий BLOCK Номер кадра, в котором начинается шаг обработки 424 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
