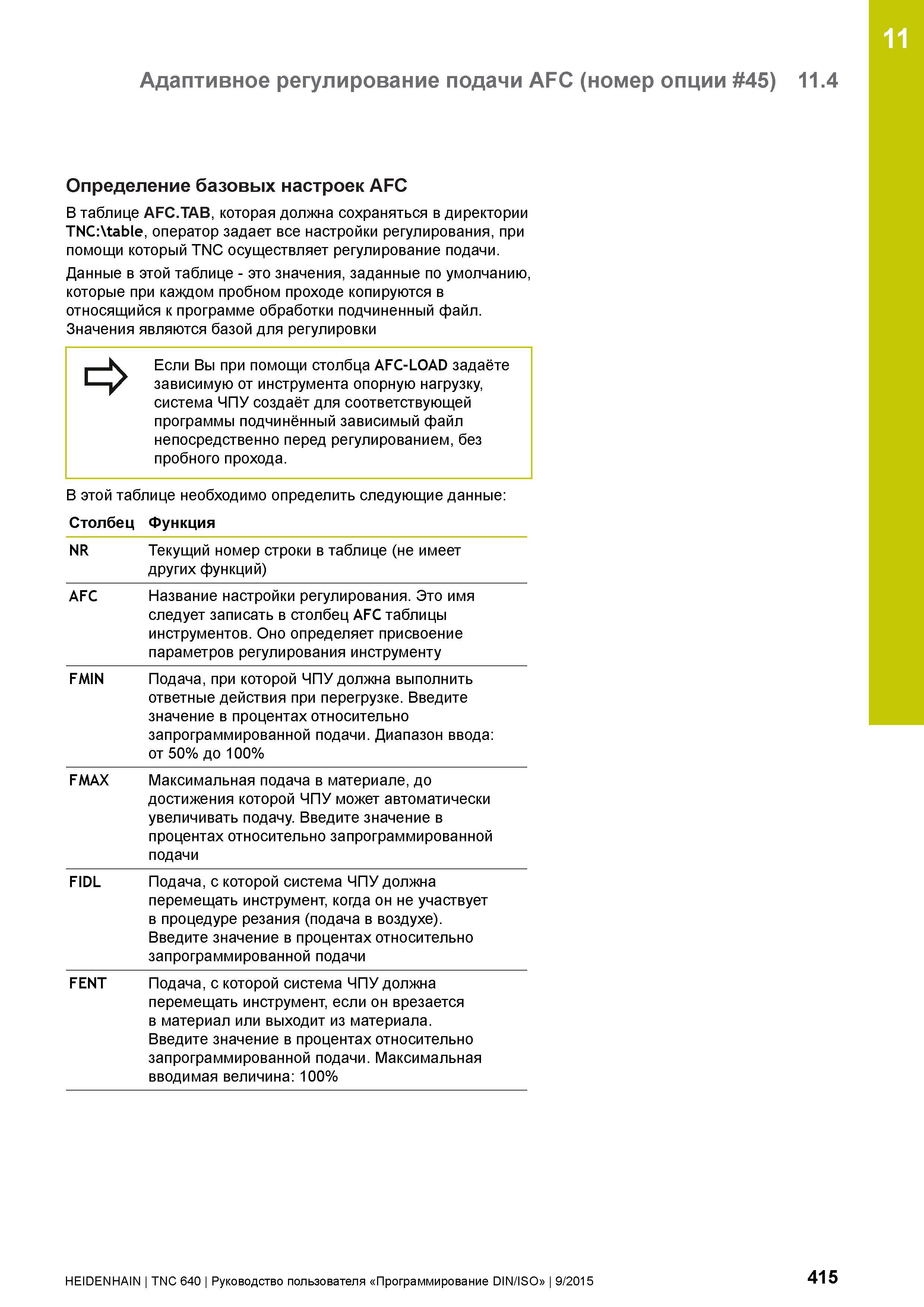

11 Адаптивное регулирование подачи AFC (номер опции 45) 11.4 Определение базовых настроек AFC В таблице AFC.TAB, которая должна сохраняться в директории TNC:\table, оператор задает все настройки регулирования, при помощи который TNC осуществляет регулирование подачи. Данные в этой таблице - это значения, заданные по умолчанию, которые при каждом пробном проходе копируются в относящийся к программе обработки подчиненный файл. Значения являются базой для регулировки Если Вы при помощи столбца AFC-LOAD задаёте зависимую от инструмента опорную нагрузку, система ЧПУ создаёт для соответствующей программы подчинённый зависимый файл непосредственно перед регулированием, без пробного прохода. В этой таблице необходимо определить следующие данные: Столбец Функция NR Текущий номер строки в таблице (не имеет других функций) AFC Название настройки регулирования. Это имя следует записать в столбец AFC таблицы инструментов. Оно определяет присвоение параметров регулирования инструменту FMIN Подача, при которой ЧПУ должна выполнить ответные действия при перегрузке. Введите значение в процентах относительно запрограммированной подачи. Диапазон ввода: от 50% до 100% FMAX Максимальная подача в материале, до достижения которой ЧПУ может автоматически увеличивать подачу. Введите значение в процентах относительно запрограммированной подачи FIDL Подача, с которой система ЧПУ должна перемещать инструмент, когда он не участвует в процедуре резания (подача в воздухе). Введите значение в процентах относительно запрограммированной подачи FENT Подача, с которой система ЧПУ должна перемещать инструмент, если он врезается в материал или выходит из материала. Введите значение в процентах относительно запрограммированной подачи. Максимальная вводимая величина: 100% HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 415
