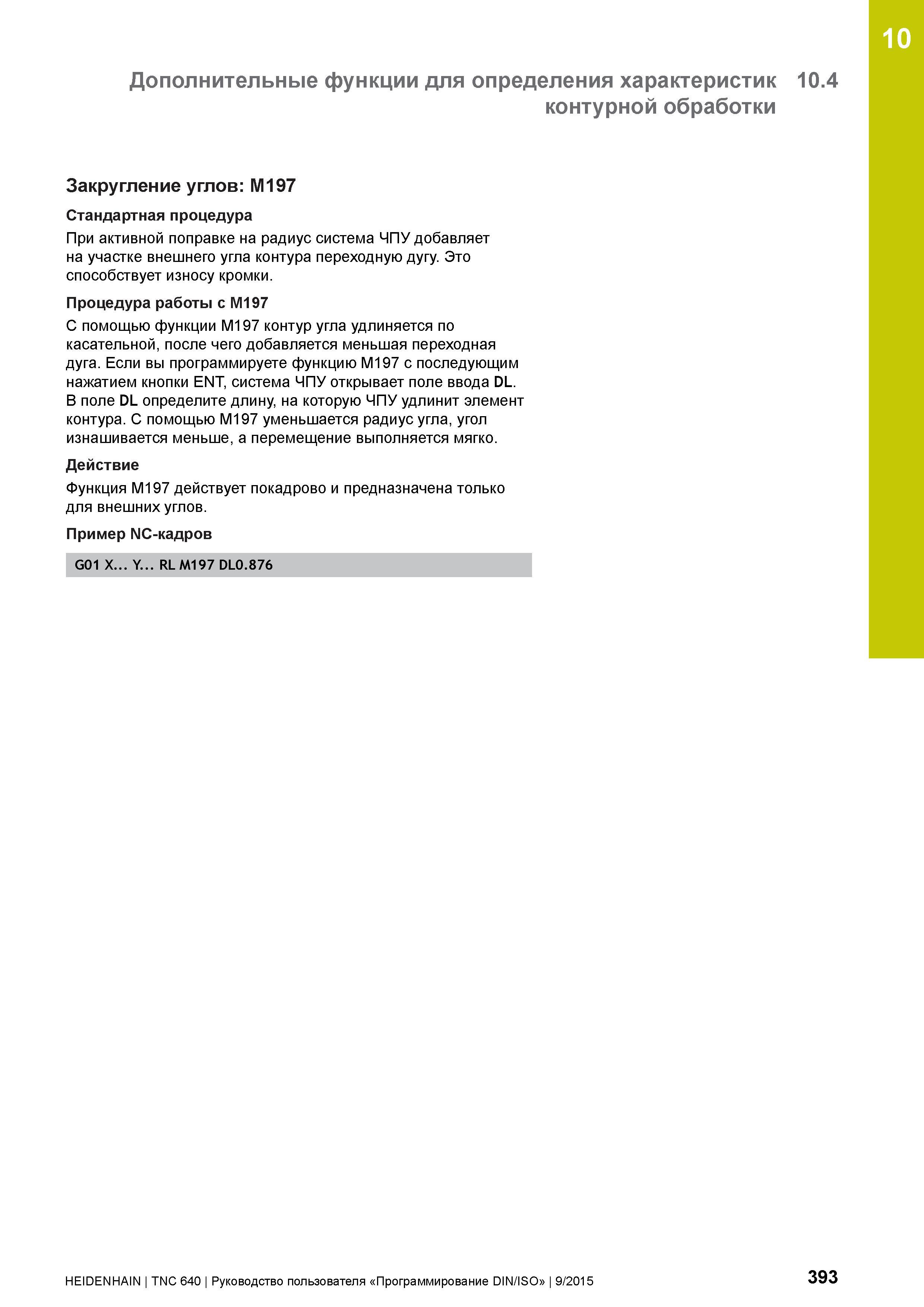

10 Дополнительные функции для определения характеристик 10.4 контурной обработки Закругление углов: M197 Стандартная процедура При активной поправке на радиус система ЧПУ добавляет на участке внешнего угла контура переходную дугу. Это способствует износу кромки. Процедура работы с M197 С помощью функции M197 контур угла удлиняется по касательной, после чего добавляется меньшая переходная дуга. Если вы программируете функцию M197 с последующим нажатием кнопки ENT, система ЧПУ открывает поле ввода DL. В поле DL определите длину, на которую ЧПУ удлинит элемент контура. С помощью M197 уменьшается радиус угла, угол изнашивается меньше, а перемещение выполняется мягко. Действие Функция M197 действует покадрово и предназначена только для внешних углов. Пример NC-кадров G01 X... Y... RL M197 DL0.876 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 393
