314 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.314

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 314 0314 Lab2u

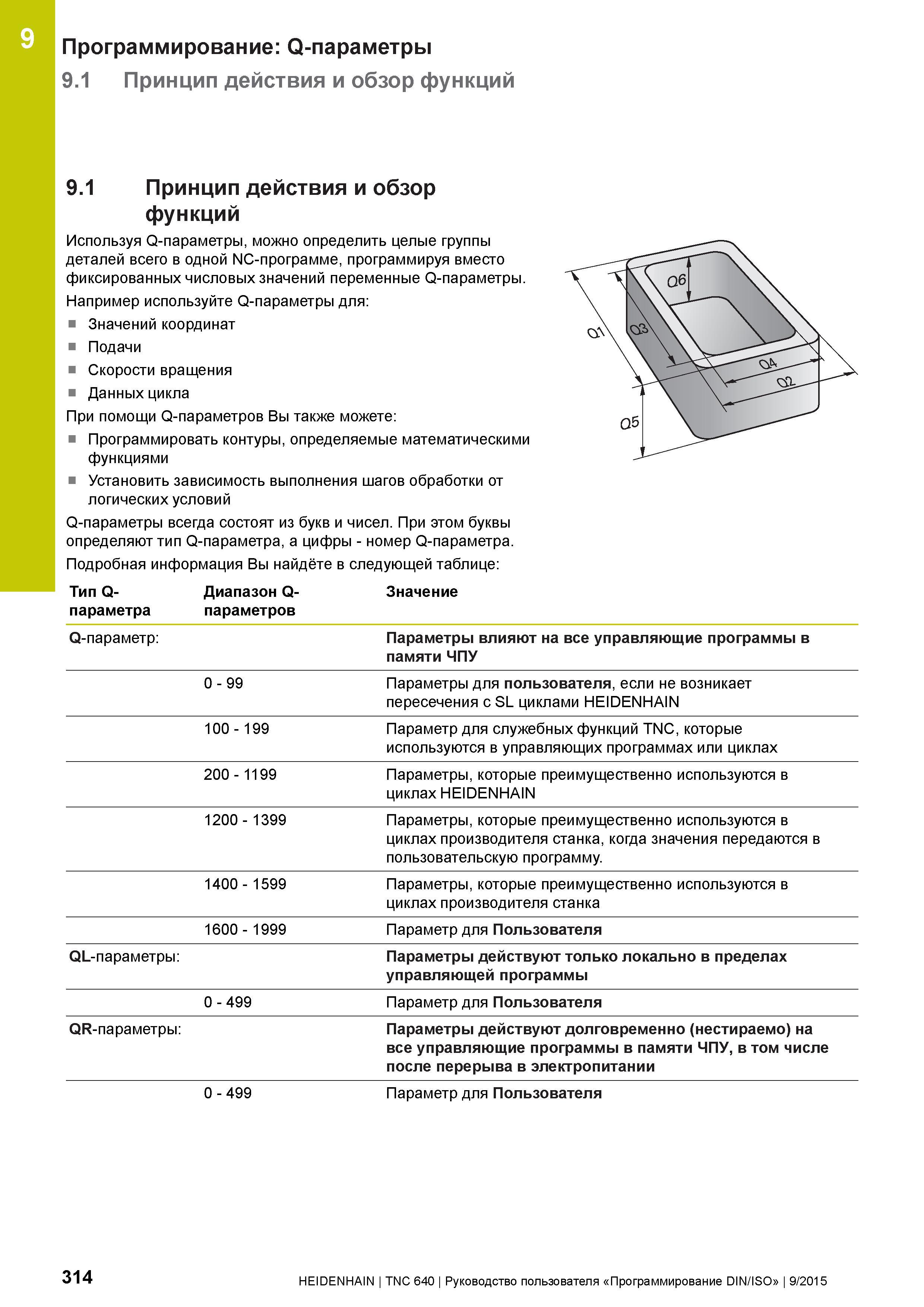

Программирование: Q-параметры 9.1 Принцип действия и обзор функций 9 9.1 Принцип действия и обзор функций Используя Q-параметры, можно определить целые группы деталей всего в одной NC-программе, программируя вместо фиксированных числовых значений переменные Q-параметры. Например используйте Q-параметры для: Значений координат Подачи Скорости вращения Данных цикла При помощи Q-параметров Вы также можете: Программировать контуры, определяемые математическими функциями Установить зависимость выполнения шагов обработки от логических условий Q-параметры всегда состоят из букв и чисел. При этом буквы определяют тип Q-параметра, а цифры - номер Q-параметра. Подробная информация Вы найдёте в следующей таблице: Тип Q-параметра Диапазон Q-параметров Значение Q-параметр: Параметры влияют на все управляющие программы в памяти ЧПУ 0 - 99 Параметры для пользователя, если не возникает пересечения с SL циклами HEIDENHAIN 100 - 199 Параметр для служебных функций TNC, которые используются в управляющих программах или циклах 200 - 1199 Параметры, которые преимущественно используются в циклах HEIDENHAIN 1200 - 1399 Параметры, которые преимущественно используются в циклах производителя станка, когда значения передаются в пользовательскую программу. 1400 - 1599 Параметры, которые преимущественно используются в циклах производителя станка 1600 - 1999 Параметр для Пользователя QL-параметры: Параметры действуют только локально в пределах управляющей программы 0 - 499 Параметр для Пользователя QR-параметры: Параметры действуют долговременно (нестираемо) на все управляющие программы в памяти ЧПУ, в том числе после перерыва в электропитании 0 - 499 Параметр для Пользователя 314 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
