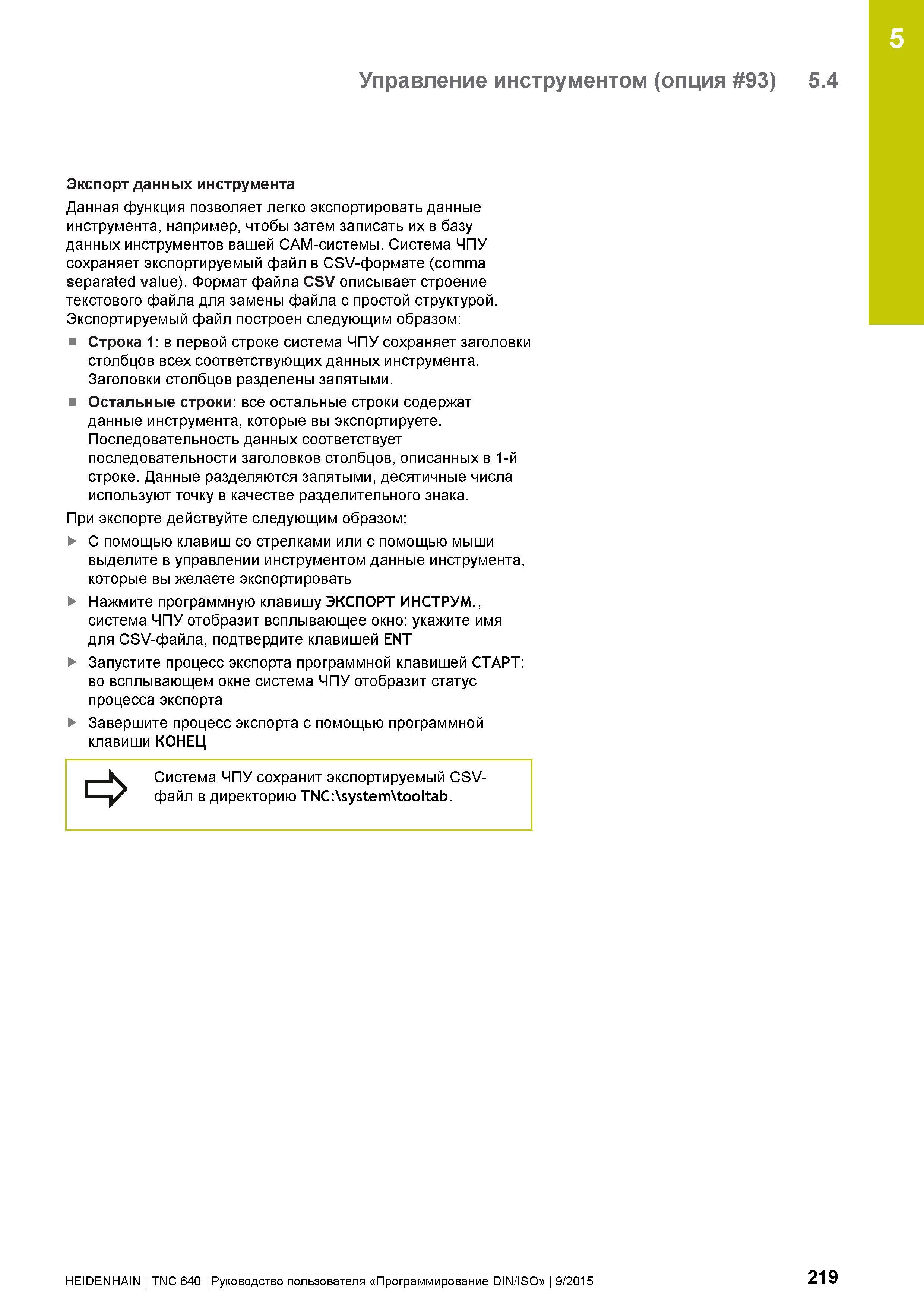

5 Управление инструментом (опция 93) 5.4 Экспорт данных инструмента Данная функция позволяет легко экспортировать данные инструмента, например, чтобы затем записать их в базу данных инструментов вашей CAM-системы. Система ЧПУ сохраняет экспортируемый файл в CSV-формате (comma separated value). Формат файла CSV описывает строение текстового файла для замены файла с простой структурой. Экспортируемый файл построен следующим образом: Строка 1: в первой строке система ЧПУ сохраняет заголовки столбцов всех соответствующих данных инструмента. Заголовки столбцов разделены запятыми. Остальные строки: все остальные строки содержат данные инструмента, которые вы экспортируете. Последовательность данных соответствует последовательности заголовков столбцов, описанных в 1-й строке. Данные разделяются запятыми, десятичные числа используют точку в качестве разделительного знака. При экспорте действуйте следующим образом: С помощью клавиш со стрелками или с помощью мыши выделите в управлении инструментом данные инструмента, которые вы желаете экспортировать Нажмите программную клавишу ЭКСПОРТ ИНСТРУМ., система ЧПУ отобразит всплывающее окно: укажите имя для CSV-файла, подтвердите клавишей ENT Запустите процесс экспорта программной клавишей СТАРТ: во всплывающем окне система ЧПУ отобразит статус процесса экспорта Завершите процесс экспорта с помощью программной клавиши КОНЕЦ Система ЧПУ сохранит экспортируемый CSV-файл в директорию TNC:\system\tooltab. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 219
