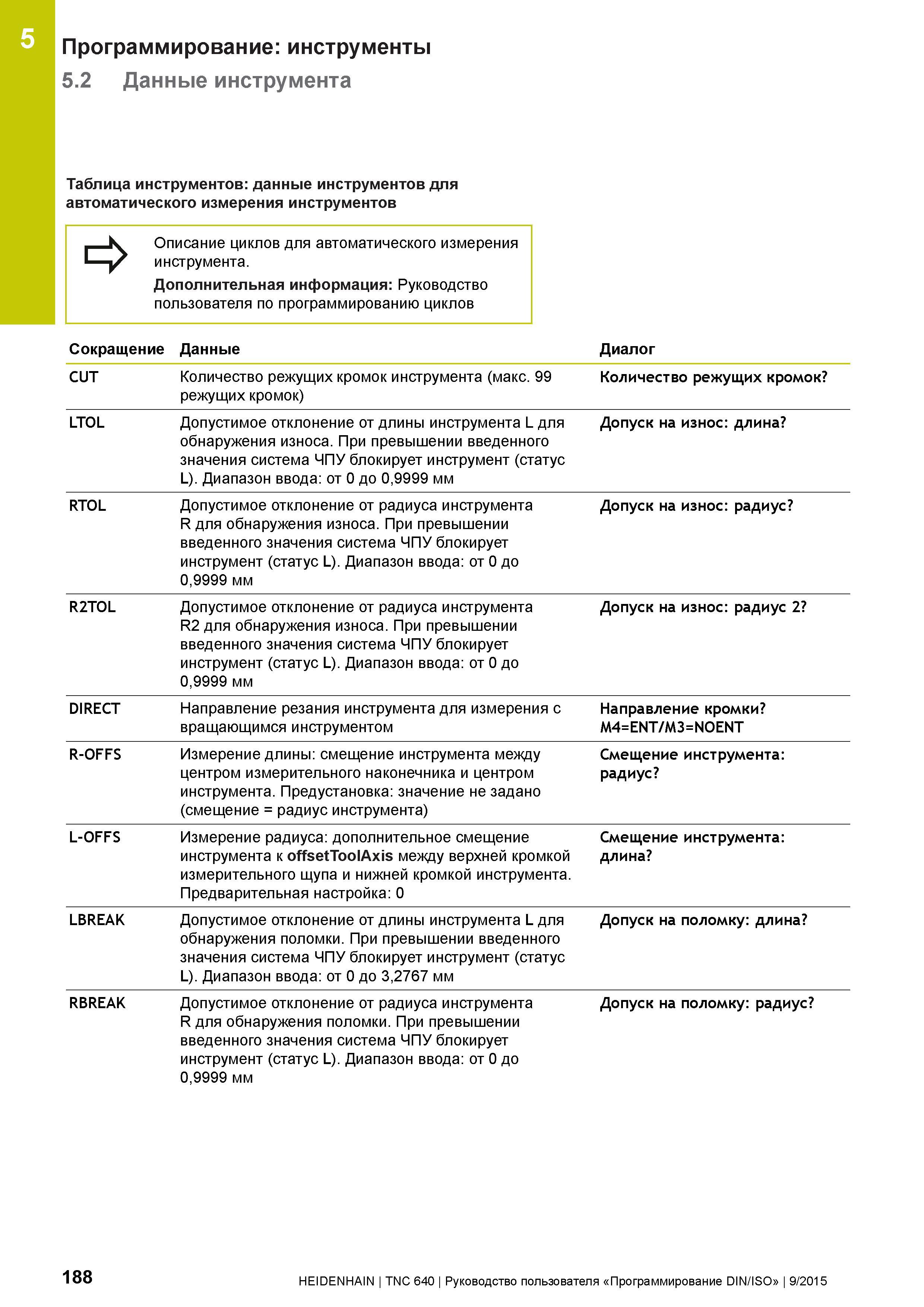

5 Программирование: инструменты 5.2 Данные инструмента Таблица инструментов: данные инструментов для автоматического измерения инструментов Описание циклов для автоматического измерения инструмента. Дополнительная информация: Руководство пользователя по программированию циклов Сокращение Данные Диалог CUT Количество режущих кромок инструмента (макс. 99 режущих кромок) Количество режущих кромок LTOL Допустимое отклонение от длины инструмента L для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода: от 0 до 0,9999 мм Допуск на износ: длина RTOL Допустимое отклонение от радиуса инструмента R для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода: от 0 до 0,9999 мм Допуск на износ: радиус R2TOL Допустимое отклонение от радиуса инструмента R2 для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода: от 0 до 0,9999 мм Допуск на износ: радиус 2 DIRECT Направление резания инструмента для измерения с вращающимся инструментом Направление кромки M4=ENT/M3=NOENT R-OFFS Измерение длины: смещение инструмента между центром измерительного наконечника и центром инструмента. Предустановка: значение не задано (смещение = радиус инструмента) Смещение инструмента: радиус L-OFFS Измерение радиуса: дополнительное смещение инструмента к offsetToolAxis между верхней кромкой измерительного щупа и нижней кромкой инструмента. Предварительная настройка: 0 Смещение инструмента: длина LBREAK Допустимое отклонение от длины инструмента L для обнаружения поломки. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода: от 0 до 3,2767 мм Допуск на поломку: длина RBREAK Допустимое отклонение от радиуса инструмента R для обнаружения поломки. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода: от 0 до 0,9999 мм Допуск на поломку: радиус 188 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
