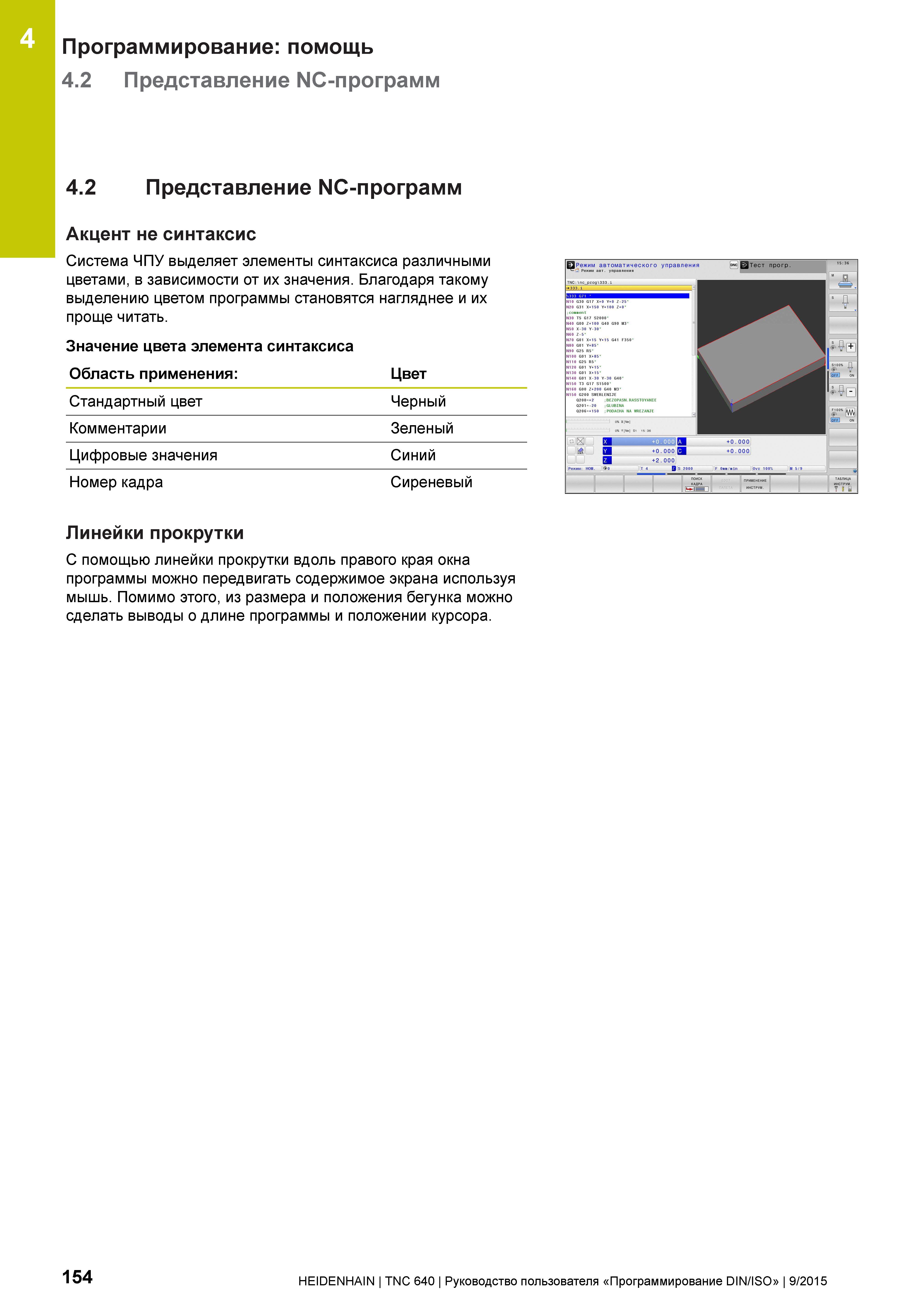

Программирование: помощь 4.2 Представление NC-программ 4.2 Представление NC-программ Акцент не синтаксис Система ЧПУ выделяет элементы синтаксиса различными цветами, в зависимости от их значения. Благодаря такому выделению цветом программы становятся нагляднее и их проще читать. Значение цвета элемента синтаксиса Область применения: Цвет Стандартный цвет Черный Комментарии Зеленый Цифровые значения Синий Номер кадра Сиреневый ИРежим автоматического управлени Режим авт. управления Я Н0Тест прогр. 15:36 дЗ - 333.1 ф N10 G30 G17 Х+0 Y+0 Z-25 N20 G31 Х+150 Y+100 Z+0 N30 Т5 G17 S2000 N40 G00 Z+100 G40 G90 М3 N70 G01 Х+15 Y+15 G41 F350 N80 G01 Y+85 N90 G25 R5 N100 G01 Х+85 N140 G01 Х-30 Y-30 G40 N150 ТЗ G17 S1500 N160 G00 Z+200 G40 М3 N150 G200 SWERLENIJE Q200=+2 ;BEZOPASN.RASSTOYANIЕ 0201 = - 20 ;GLUBINA 0206=+150 ;PODACHA NA WREZANJE 44 Щ та% lOFF-l ON 5 пи < "Щ\ i , IО Kill I О Ш ' +0.000 ffill I Я +о.ооо Я +о.ооо Ш +2.000 Режим: НОМ. 0 Т 4 0S 2000 F Omm/min Ovr 100% М 5/9 jjyi: ИНСТРУМ. т о а Линейки прокрутки С помощью линейки прокрутки вдоль правого края окна программы можно передвигать содержимое экрана используя мышь. Помимо этого, из размера и положения бегунка можно сделать выводы о длине программы и положении курсора. 154 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
