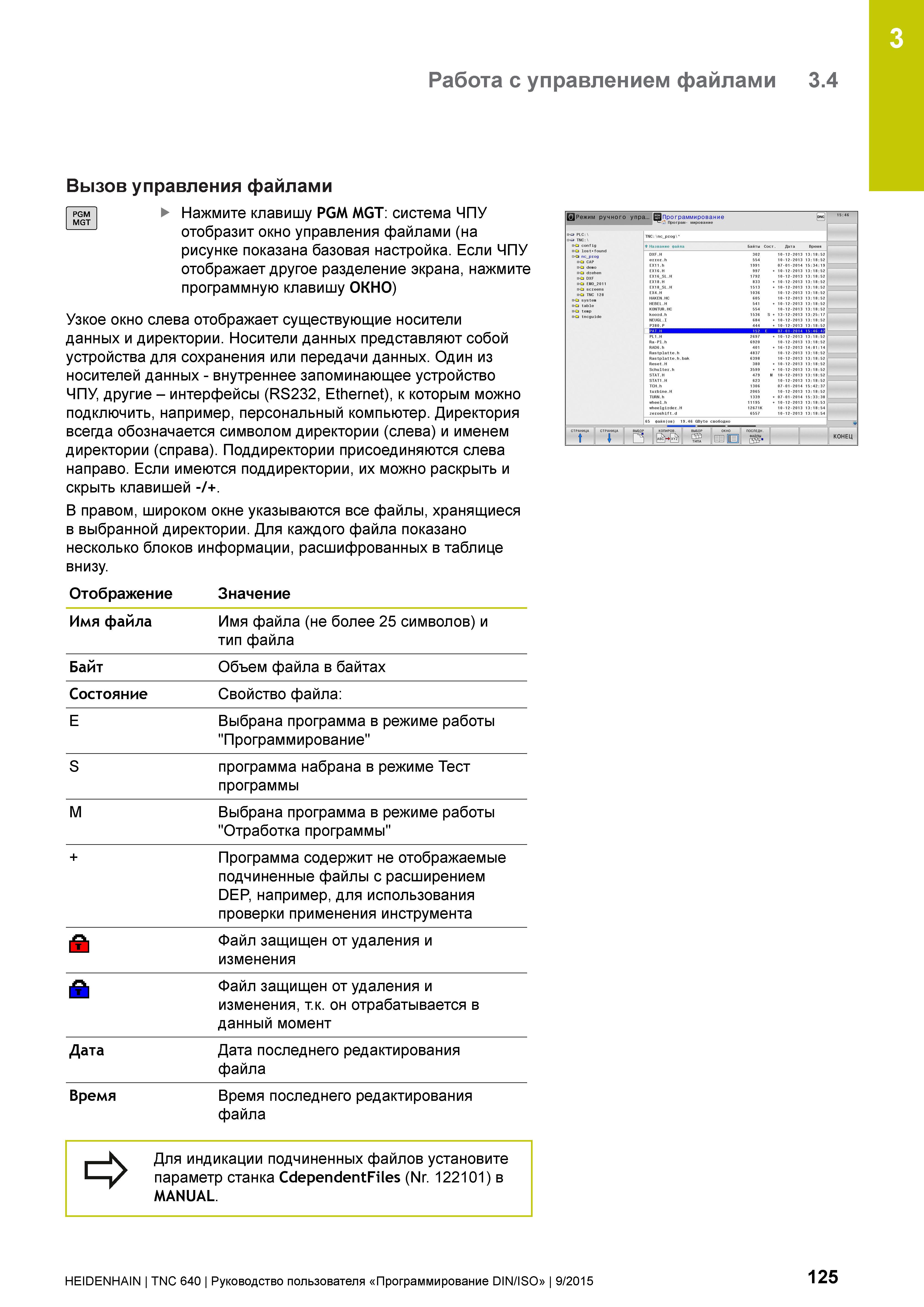

125 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.125

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 125 0125 Lab2u

3 Работа с управлением файлами 3.4 Вызов управления файлами PGM MGT Нажмите клавишу PGM MGT: система ЧПУ отобразит окно управления файлами (на рисунке показана базовая настройка. Если ЧПУ отображает другое разделение экрана, нажмите программную клавишу ОКНО) Узкое окно слева отображает существующие носители данных и директории. Носители данных представляют собой устройства для сохранения или передачи данных. Один из носителей данных - внутреннее запоминающее устройство ЧПУ, другие - интерфейсы (RS232, Ethernet), к которым можно подключить, например, персональный компьютер. Директория всегда обозначается символом директории (слева) и именем директории (справа). Поддиректории присоединяются слева направо. Если имеются поддиректории, их можно раскрыть и скрыть клавишей -/+. В правом, широком окне указываются все файлы, хранящиеся в выбранной директории. Для каждого файла показано несколько блоков информации, расшифрованных в таблице внизу. Отображение Значение Имя файла Имя файла (не более 25 символов) и тип файла Байт Объем файла в байтах Состояние Свойство файла: E Выбрана программа в режиме работы "Программирование" S программа набрана в режиме Тест программы M Выбрана программа в режиме работы "Отработка программы" + Программа содержит не отображаемые подчиненные файлы с расширением DEP, например, для использования проверки применения инструмента а Файл защищен от удаления и изменения А Файл защищен от удаления и изменения, т.к. он отрабатывается в данный момент Дата Дата последнего редактирования файла Время Время последнего редактирования файла Для индикации подчиненных файлов установите параметр станка CdependentFiles (Nr. 122101) в MANUAL. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 125
