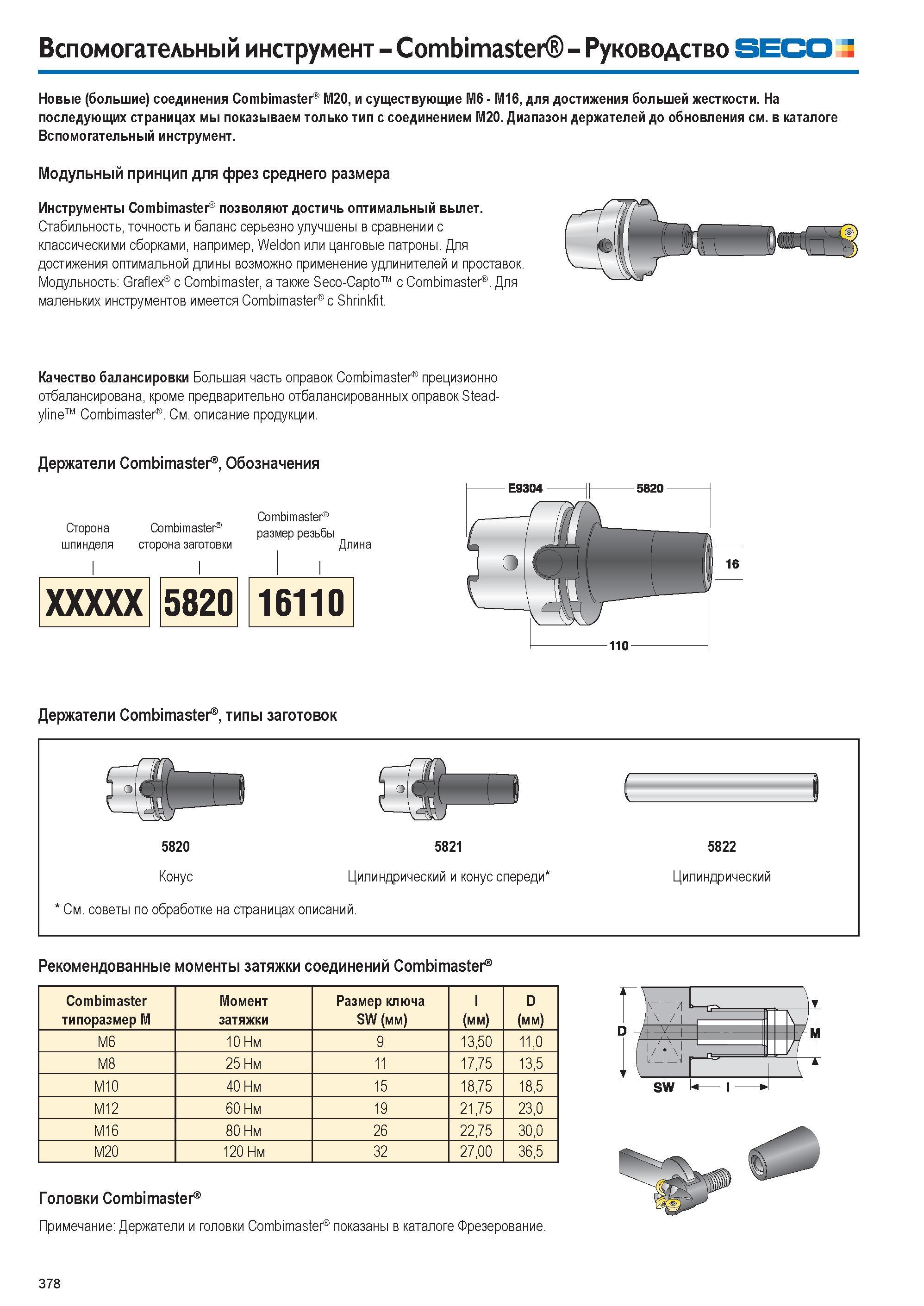

Руководство по вспомогательному инструменту Seco Combimaster Новые (большие) соединения M20, и существующие M6 M16, для достижения большей жесткости _ На последующих страницах мы показываем только тип с соединением M20. Диапазон держателей до обновления см. в каталоге Вспомогательный инструмент. Модульный принцип для фрез среднего размера Инструменты Combimaster позволяют достичь оптимальный вылет. Стабильность, точность и баланс серьезно улучшены в сравнении с классическими сборками, например, Weldon или цанговые патроны. Для достижения оптимальной длины возможно применение удлинителей и проставок Модульность Graflex с Combimaster, а также Seco-Capto с Combimaster Для маленьких инструментов имеется Combimaster с Shrinkfit. Качество балансировки Большая часть оправок Combimaster прецизионно отбалансирована, кроме предварительно отбалансированных оправок Steadyline Combimaster См. описание продукции. Держатели Combimaster , Обозначения Combimaster Сторот Combimaster размер резьбы шпинделя сторона заготовки Длина ХХХХХ 5820 16110 Е9304 -I 5820 110 Держатели Combimaster , типы заготовок Рекомендованные моменты затяжки соединений Combimaster Combimaster типоразмер M Момент затяжки Размер ключа SW (мм) (мм) D (мм) M6 10 Нм 9 13,50 11,0 M8 25 Нм 11 17,75 13,5 M10 40 Нм 15 18,75 18,5 M12 60 Нм 19 21,75 23,0 M16 80 Нм 26 22,75 30,0 M20 120 Нм 32 27,00 36,5 Головки Combimaster Примечание Держатели и головки Combimaster показаны в каталоге Фрезерование. SW и 378 Combimaster
