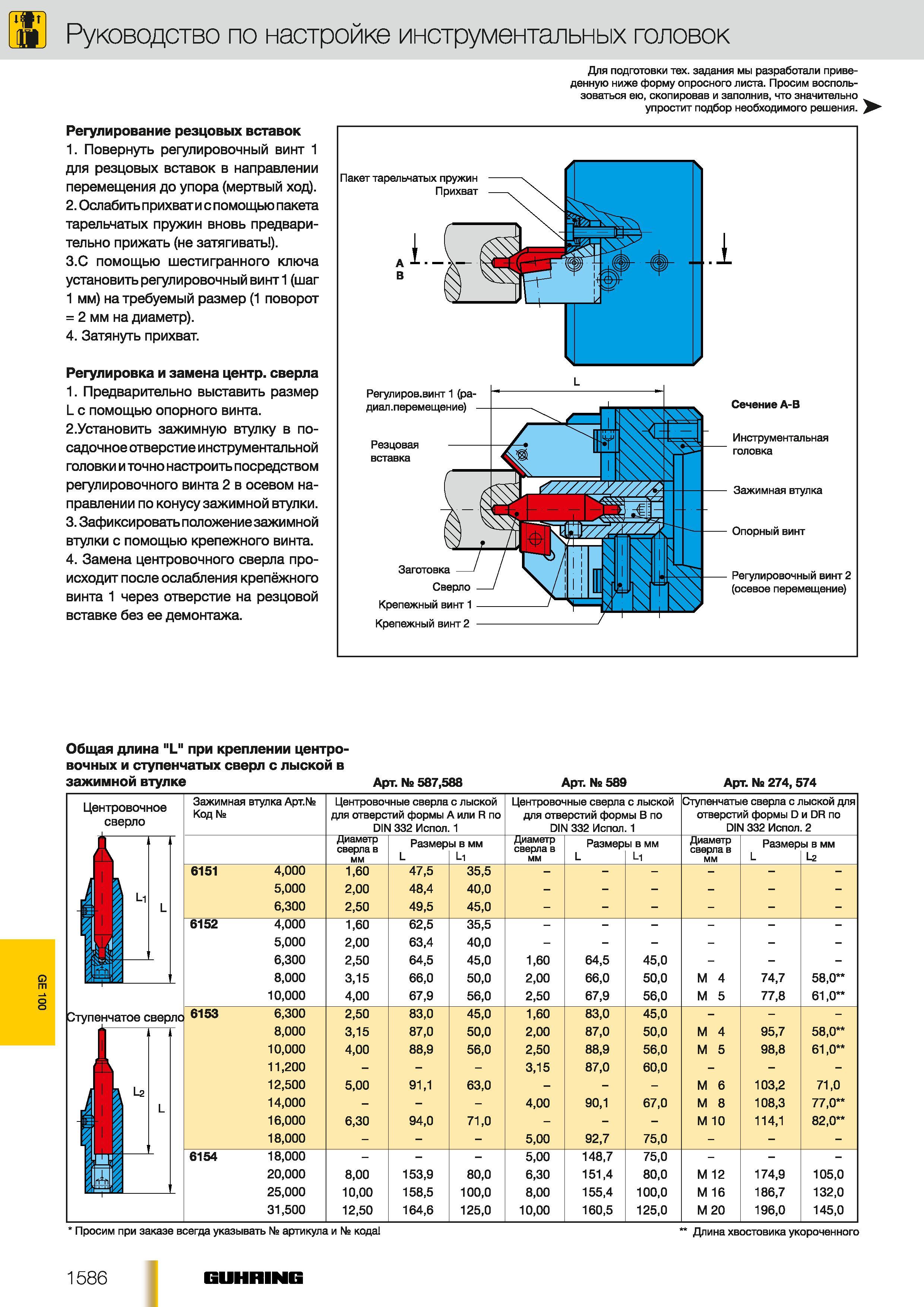

Руководство по настройке специальных режущих инструментальных головок Guhring Регулирование резцовых вставок Повернуть регулировочный винт 1 для —> _ резцовых вставок в направлении перемещения до упора (мертвый ход). 2. Ослабить прихвати с помощью пакета тарельчатых пружин вновь предварительно прижать (не затягивать ). 3.С помощью шестигранного ключа установить регулировочный винт 1 (шаг 1 мм) на требуемый размер (1 поворот 2 мм на диаметр). 4. Затянуть прихват. Регулировка и замена центр сверла 1. Предварительно выставить размер L с помощью опорного винта. 2.Установить зажимную втулку в посадочное отверстие инструментальной головки и точно настроить посредством регулировочного винта 2 в осевом направлении по конусу зажимной втулки. 3. Зафиксировать положение зажимной втулки с помощью крепежного винта. 4. Замена центровочного сверла происходит после ослабления крепжного винта 1 через отверстие на резцовой вставке без ее демонтажа. Общая длина "L" при креплении центровочных и ступенчатых сверл с лыской в зажимной втулке Арт. 587588 Арт. 589 Арт. 274574 Центровочное сверло Зажимная втулка Арт. Код Центровочные сверла с лыской для отверстий формы А или R по DIN 332 Испол. 1 Центровочные сверла с лыской для отверстий формы В по DIN 332 Испол. 1 Ступенчатые сверла с лыской для отверстий формы D и DR по DIN 332 Испол. 2 J L Диаметр сверла в мм Размер L ы в мм Li Диаметр сверла в мм Размер L ы в мм L1 Диаметр сверла в мм Размер L ы в мм L2 6151 4000 160 475 355 5000 200 484 400 1-1 L 6300 250 495 450 1 6152 4000 160 625 355 Чу 5000 200 634 400 Jfv 6300 250 645 450 160 645 450 4п ГЦ'у 8000 315 660 500 200 660 500 М 4 747 580 10000 400 679 560 250 679 560 М 5 778 610 Ступенчатое сверла 6153 6300 250 830 450 160 830 450 - 8000 315 870 500 200 870 500 М 4 957 580 10000 400 889 560 250 889 560 М 5 988 610 11200 - 315 870 600 - 1L 12500 500 911 630 - М 6 1032 710 14000 - 400 901 670 М 8 1083 770 16000 630 940 710 - М 10 1141 820 18000 - 500 927 750 - 6154 18000 - 500 1487 750 - кг 20000 800 1539 800 630 1514 800 М 12 1749 1050 25000 1000 1585 1000 800 1554 1000 М 16 1867 1320 31500 1250 1646 1250 1000 1605 1250 М 20 1960 1450 Пакет тарельчатых пружин Прихват Сечение А-В Инструментальная головка Зажимная втулка Опорный винт Регулировочный винт 2 (осевое перемещение) Резцовая вставка Заготовка Сверло Крепежный винт 1 Крепежный винт 2 Регулиров.винт 1 (ра-диал.перемещение) - Просим при заказе всегда указывать артикула и кода 1586 GUHRING Длина хвостовика укороченного GE 100 дев Для подготовки тех. задания мы разработали приведенную ниже форму опросного листа. Просим воспользоваться ею скопировав и заполнив что значительно упростит подбор необходимого решения.
