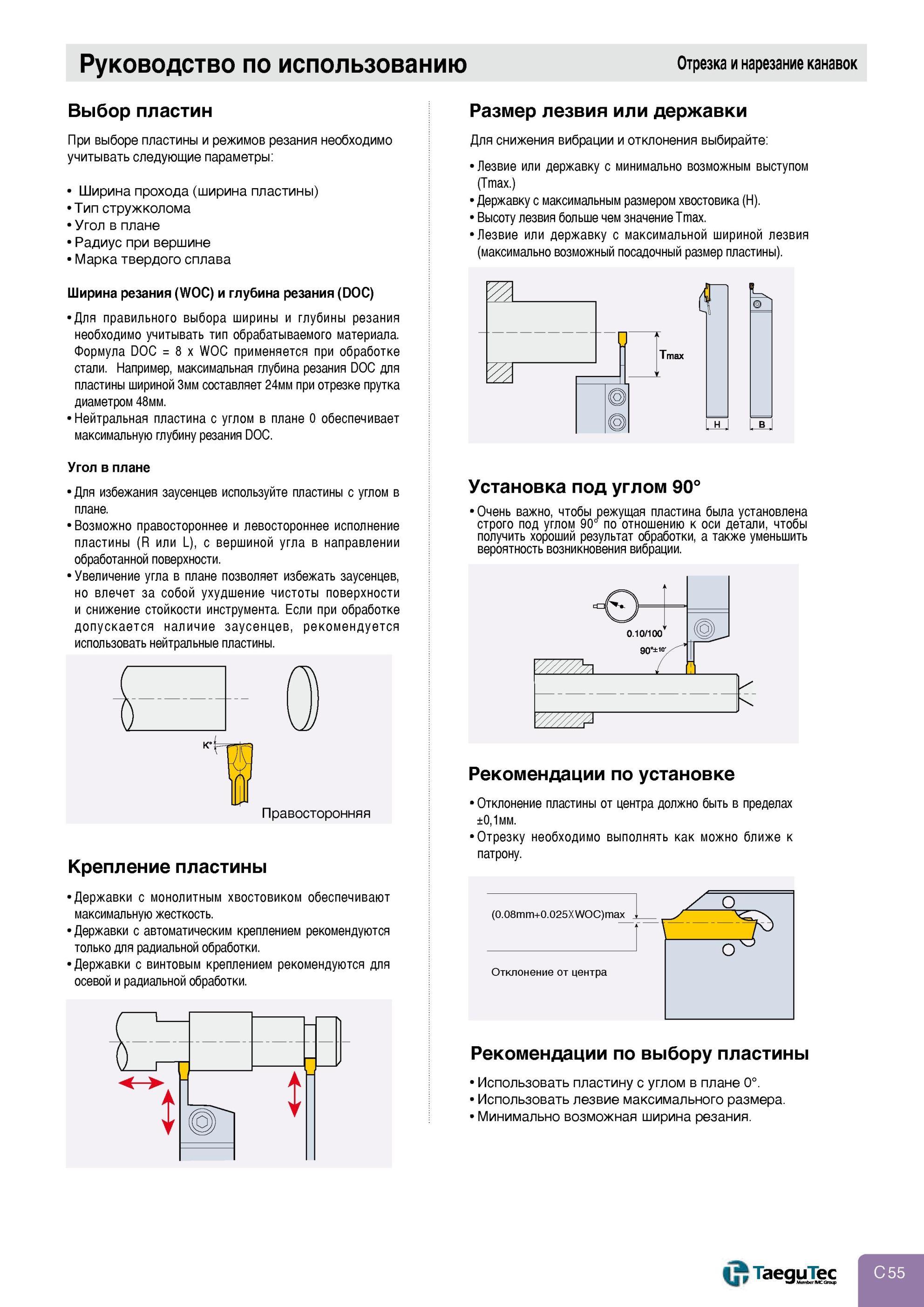

Руководство по металлообработке на токарных станках Отрезка и обработка канавок Выбор твердосплавных режущих канавочных пластин Taegutec При выборе пластины и режимов резания необходимо учитывать следующие параметры Ширина прохода (ширина пластины) Тип стружколома Угол в плане Радиус при вершине Марка твердого сплава Ширина резания (WOC) и глубина резания (DOC) Для правильного выбора ширины и глубины резания необходимо учитывать тип обрабатываемого материала. Формула DOC = 8 x WOC применяется при обработке стали. Например, максимальная глубина резания DOC для пластины шириной 3мм составляет 24мм при отрезке прутка диаметром 48мм. Нейтральная пластина с углом в плане 0 обеспечивает максимальную глубину резания DOC. Угол в плане Для избежания заусенцев используйте пластины с углом в плане. Возможно правостороннее и левостороннее исполнение пластины (R или L), с вершиной угла в направлении обработанной поверхности. Увеличение угла в плане позволяет избежать заусенцев, но влечет за собой ухудшение чистоты поверхности и снижение стойкости инструмента. Если при обработке допускается наличие заусенцев, рекомендуется использовать нейтральные пластины. в- о Крепление пластины Державки с монолитным хвостовиком обеспечивают максимальную жесткость. Державки с автоматическим креплением рекомендуются только для радиальной обработки. Державки с винтовым креплением рекомендуются для осевой и радиальной обработки. Размер лезвия или державки Для снижения вибрации и отклонения выбирайте Лезвие или державку с минимально возможным выступом (Tmax.) Державку с максимальным размером хвостовика (H). Высоту лезвия больше чем значение Tmax. Лезвие или державку с максимальной шириной лезвия (максимально возможный посадочный размер пластины). Tmax Установка под углом 90° Очень важно, чтобы режущая пластина была установлена строго под углом 90° по отношению к оси детали, чтобы получить хороший результат обработки, а также уменьшить вероятность возникновения вибрации. Рекомендации по установке Отклонение пластины от центра должно быть в пределах ±0,1мм. Отрезку необходимо выполнять как можно ближе к патрону. (0.08mm+0.025XW0C)max Отклонение от центра Рекомендации по выбору пластины использовать пластину с углом в плане 0°. использовать лезвие максимального размера. Минимально возможная ширина резания. Правосторонняя Точение Руководство по использованию Крепление сменной режущей пластины Державки с монолитным хвостовиком обеспечивают жесткость Руководство по использованию Отрезка и нарезание канавок
