649 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E181 |
|||||

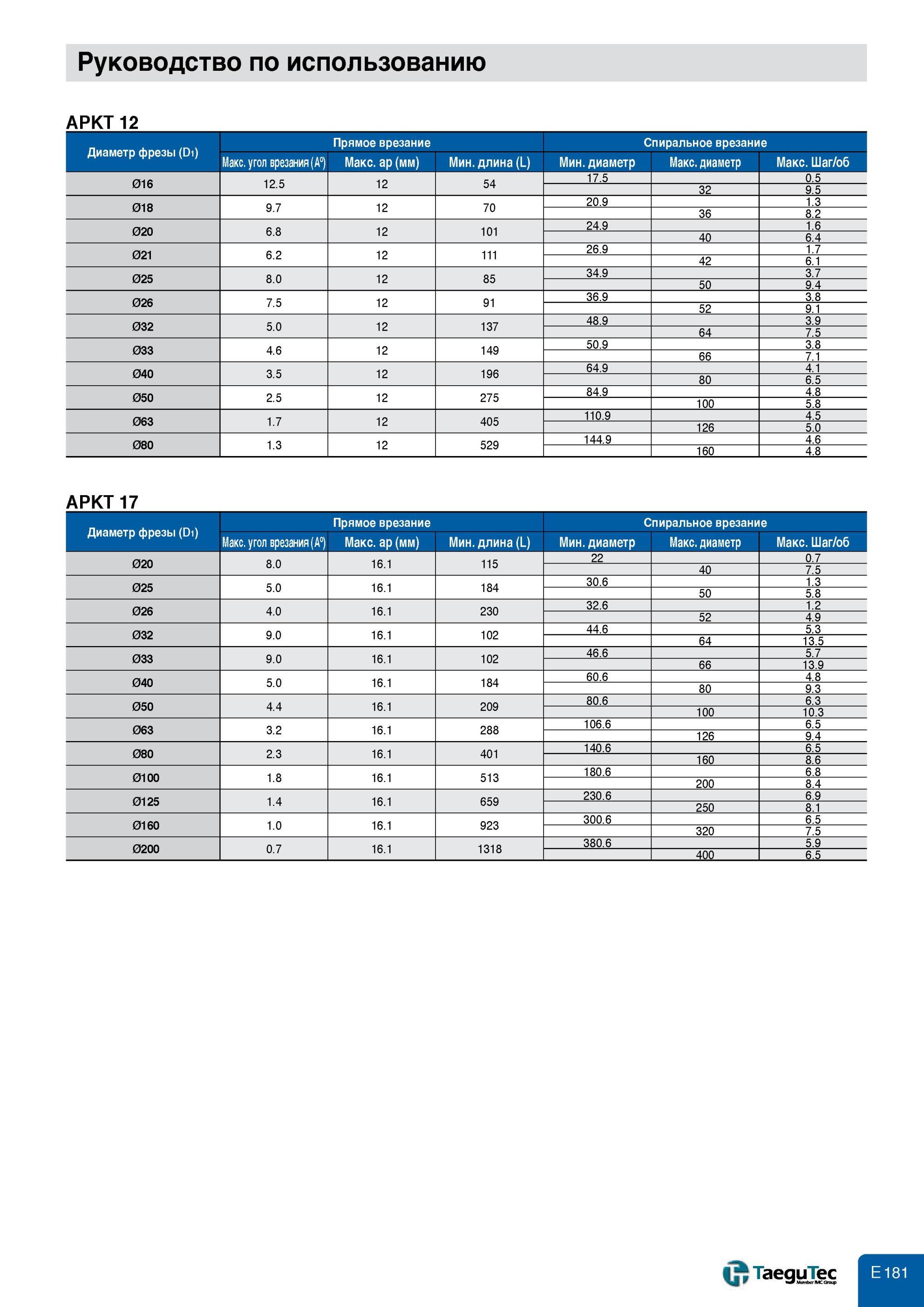

Руководство по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Прямое и спиральное врезание Диаметр фрезы МаксимальныйРуководство по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Прямое и спиральное врезание Диаметр фрезы Максимальный угол Руководство по использованию APKT12 Диаметр фрезы (Di) Макс. угол врезания (А°) Прямое врезание Макс. ap (мм) Мин. длина (L) Спиральное врезание Мин. диаметр Макс. диаметр Макс. Шаг/об 016 12.5 12 54 17.5 0.5 32 9.5 018 9.7 12 70 20.9 1.3 36 8.2 020 6.8 12 101 24.9 1.6 40 6.4 021 6.2 12 111 26.9 1.7 42 6.1 025 8.0 12 85 34.9 3.7 50 9.4 026 7.5 12 91 36.9 3.8 52 9.1 032 5.0 12 137 48.9 3.9 64 7.5 033 4.6 12 149 50.9 3.8 66 7.1 040 3.5 12 196 64.9 4.1 80 6.5 050 2.5 12 275 84.9 4.8 100 5.8 063 1.7 12 405 110.9 4.5 126 5.0 080 1.3 12 529 144.9 4.6 160 4.8 APKT17 Диаметр фрезы (Di) Макс. угол врезания (А°) Прямое врезание Макс. ap (мм) Мин. длина (L) Спиральное врезание Мин. диаметр Макс. диаметр Макс. Шаг/об 020 8.0 16.1 115 22 0.7 40 7.5 025 5.0 16.1 184 30.6 1.3 50 5.8 026 4.0 16.1 230 32.6 1.2 52 4.9 032 9.0 16.1 102 44.6 5.3 64 13.5 033 9.0 16.1 102 46.6 5.7 66 13.9 040 5.0 16.1 184 60.6 4.8 80 9.3 050 4.4 16.1 209 80.6 6.3 100 10.3 063 3.2 16.1 288 106.6 6.5 126 9.4 080 2.3 16.1 401 140.6 6.5 160 8.6 0100 1.8 16.1 513 180.6 6.8 200 8.4 0125 1.4 16.1 659 230.6 6.9 250 8.1 0160 1.0 16.1 923 300.6 6.5 320 7.5 0200 0.7 16.1 1318 380.6 5.9 400 6.5 |
|||||
