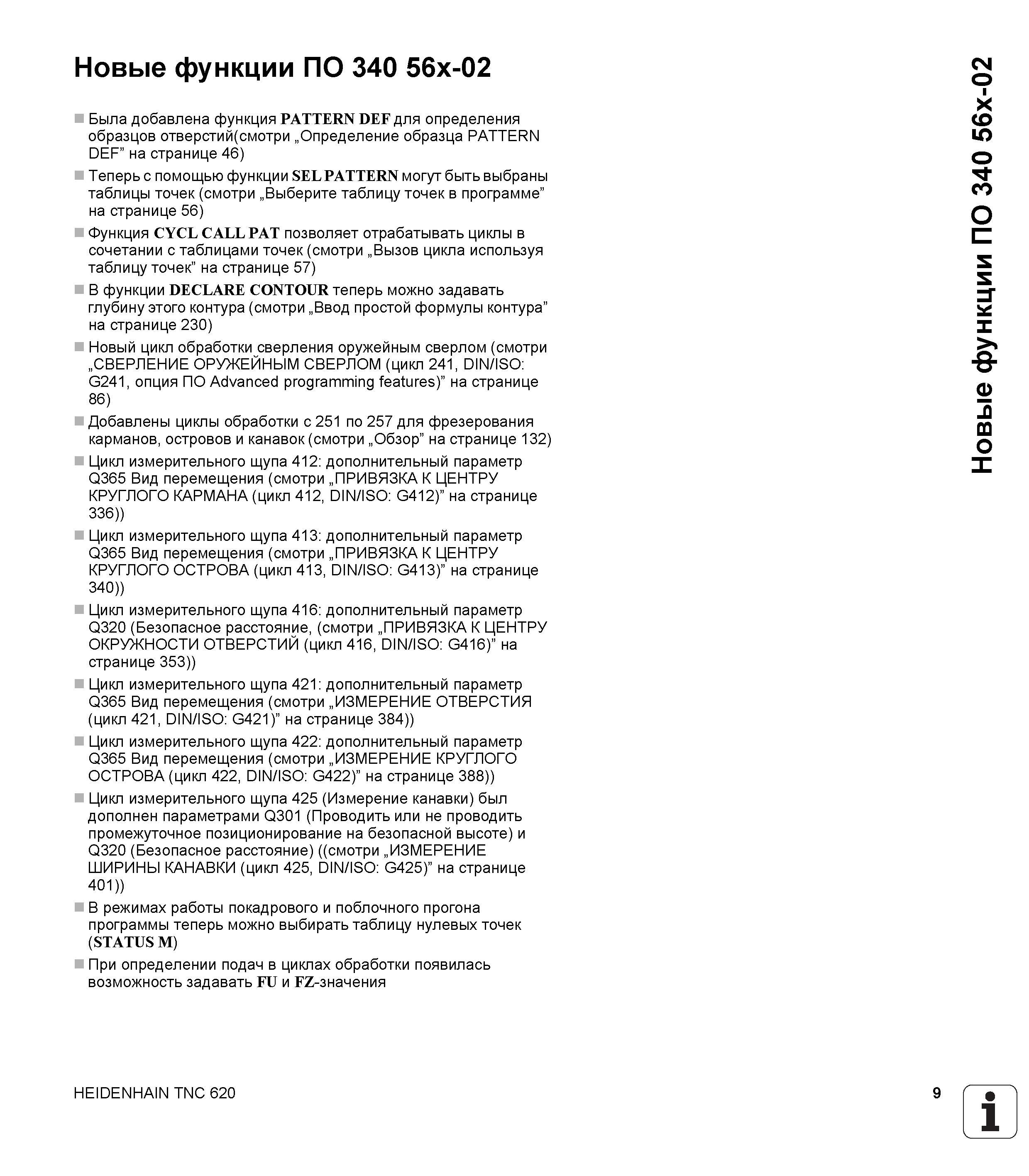

Новые функции ПО 340 56x-02 Была добавлена функция PATTERN DEF для определения образцов отверстий(смотри „Определение образца PATTERN DEF” на странице 46) Теперь с помощью функции SEL PATTERN могут быть выбраны таблицы точек (смотри „Выберите таблицу точек в программе” на странице 56) Функция CYCL CALL PAT позволяет отрабатывать циклы в сочетании с таблицами точек (смотри „Вызов цикла используя таблицу точек” на странице 57) В функции DECLARE CONTOUR теперь можно задавать глубину этого контура (смотри „Ввод простой формулы контура” на странице 230) Новый цикл обработки сверления оружейным сверлом (смотри „СВЕРЛЕНИЕ ОРУЖЕЙНЫМ СВЕРЛОМ (цикл 241, DIN/ISO G241, опция ПО Advanced programming features)” на странице 86) Добавлены циклы обработки с 251 по 257 для фрезерования карманов, островов и канавок (смотри „Обзор” на странице 132) Цикл измерительного щупа 412 дополнительный параметр Q365 Вид перемещения (смотри „ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412)” на странице 336)) Цикл измерительного щупа 413 дополнительный параметр Q365 Вид перемещения (смотри „ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО ОСТРОВА (цикл 413, DIN/ISO G413)” на странице 340)) Цикл измерительного щупа 416 дополнительный параметр Q320 (Безопасное расстояние, (смотри „ПРИВЯЗКА К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416)” на странице 353)) Цикл измерительного щупа 421 дополнительный параметр Q365 Вид перемещения (смотри „ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421)” на странице 384)) Цикл измерительного щупа 422 дополнительный параметр Q365 Вид перемещения (смотри „ИЗМЕРЕНИЕ КРУГЛОГО ОСТРОВА (цикл 422, DIN/ISO G422)” на странице 388)) Цикл измерительного щупа 425 (Измерение канавки) был дополнен параметрами Q301 (Проводить или не проводить промежуточное позиционирование на безопасной высоте) и Q320 (Безопасное расстояние) ((смотри „ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425)” на странице 401)) В режимах работы покадрового и поблочного прогона программы теперь можно выбирать таблицу нулевых точек (STATUS M) При определении подач в циклах обработки появилась возможность задавать FU и FZ-значения HEIDENHAIN TNC 620 9 1 Ч Новые функции ПО 340 56x-02
