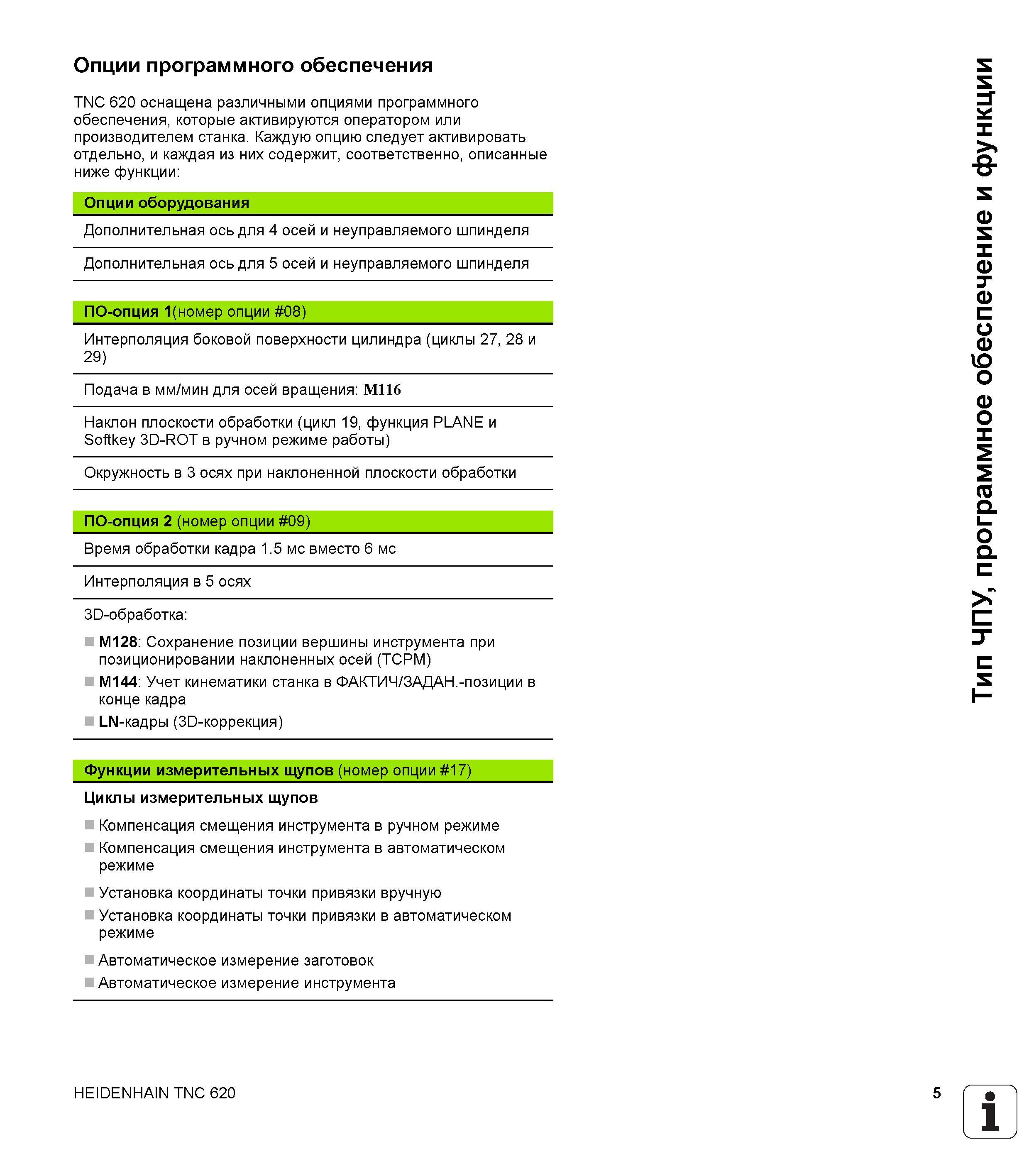

Опции программного обеспечения TNC 620 оснащена различными опциями программного обеспечения, которые активируются оператором или производителем станка. Каждую опцию следует активировать отдельно, и каждая из них содержит, соответственно, описанные ниже функции Опции оборудования Дополнительная ось для 4 осей и неуправляемого шпинделя Дополнительная ось для 5 осей и неуправляемого шпинделя ПО-опция 1(номер опции 08) Интерполяция боковой поверхности цилиндра (циклы 27, 28 и 29) Подача в мм/мин для осей вращения M116 Наклон плоскости обработки (цикл 19, функция PLANE и Softkey 3D-ROT в ручном режиме работы) Окружность в 3 осях при наклоненной плоскости обработки ПО-опция 2 (номер опции 09) Время обработки кадра 1.5 мс вместо 6 мс Интерполяция в 5 осях 3D-обработка M128 Сохранение позиции вершины инструмента при позиционировании наклоненных осей (TCPM) M144 Учет кинематики станка в ФАКТИЧ/ЗАДАН.-позиции в конце кадра LN-кадры (3D-коррекция) Функции измерительных щупов (номер опции 17) Циклы измерительных щупов Компенсация смещения инструмента в ручном режиме Компенсация смещения инструмента в автоматическом режиме Установка координаты точки привязки вручную Установка координаты точки привязки в автоматическом режиме Автоматическое измерение заготовок Автоматическое измерение инструмента HEIDENHAIN TNC 620 5 1 Ч Тип ЧПУ, программное обеспечение и функции
