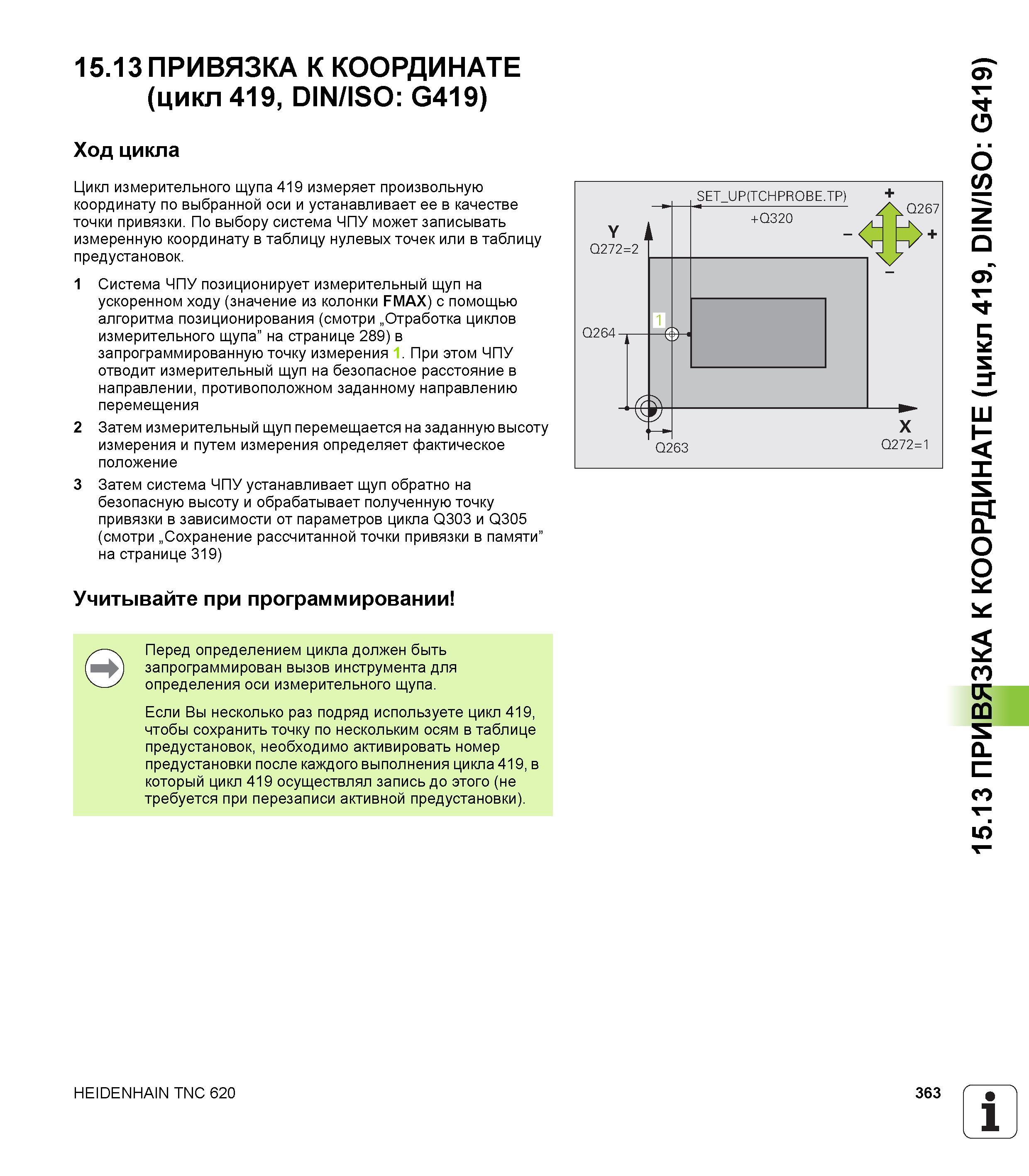

15.13 ПРИВЯЗКА К КООРДИНАТЕ (цикл 419, DIN/ISO G419) Ход цикла Цикл измерительного щупа 419 измеряет произвольную координату по выбранной оси и устанавливает ее в качестве точки привязки. По выбору система ЧПУ может записывать измеренную координату в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в запрограммированную точку измерения 1. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем измерения определяет фактическое положение 3 Затем система ЧПУ устанавливает щуп обратно на безопасную высоту и обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) Учитывайте при программировании SET_UP(TCHPROBE.TP) + Q267 Q264 Q263 Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Если Вы несколько раз подряд используете цикл 419, чтобы сохранить точку по нескольким осям в таблице предустановок, необходимо активировать номер предустановки после каждого выполнения цикла 419, в который цикл 419 осуществлял запись до этого (не требуется при перезаписи активной предустановки). HEIDENHAIN TNC 620 363 1 15.13 ПРИВЯЗКА К КООРДИНАТЕ (цикл 419, DIN/ISO G419)
