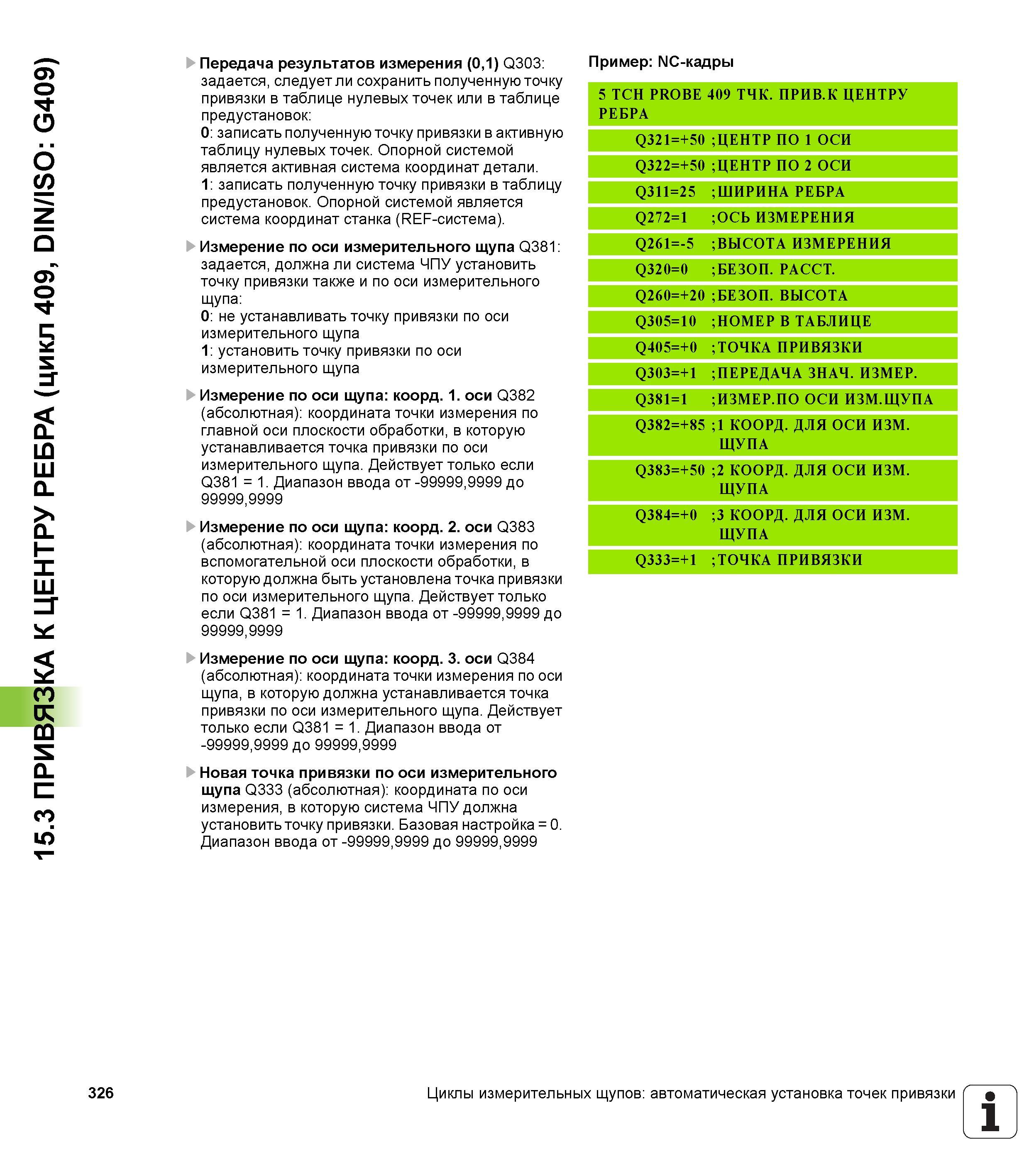

15.3 ПРИВЯЗКА К ЦЕНТРУ РЕБРА (цикл 409, DIN/ISO G409) Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок 0 записать полученную точку привязки в активную таблицу нулевых точек. Опорной системой является активная система координат детали. 1 записать полученную точку привязки в таблицу предустановок. Опорной системой является система координат станка (REF-система). Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа кooрд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (aбсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 409 ТЧК. ПРИВ.К ЦЕНТРУ РЕБРА Q321=+50 ЦЕНТР ПО 1 ОСИ Q322=+50 ЦЕНТР ПО 2 ОСИ Q311=25 ШИРИНА РЕБРА Q272=1 ОСЬ ИЗМЕРЕНИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q305=10 НОМЕР В ТАБЛИЦЕ Q405=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧ. ИЗМЕР. Q381=1 ИЗМЕР.ПО ОСИ ИЗМ.ЩУПА Q382=+85 1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+50 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 ;3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+1 ; ТОЧКА ПРИВЯЗКИ 326 Циклы измерительных щупов автоматическая установка точек привязки 1
