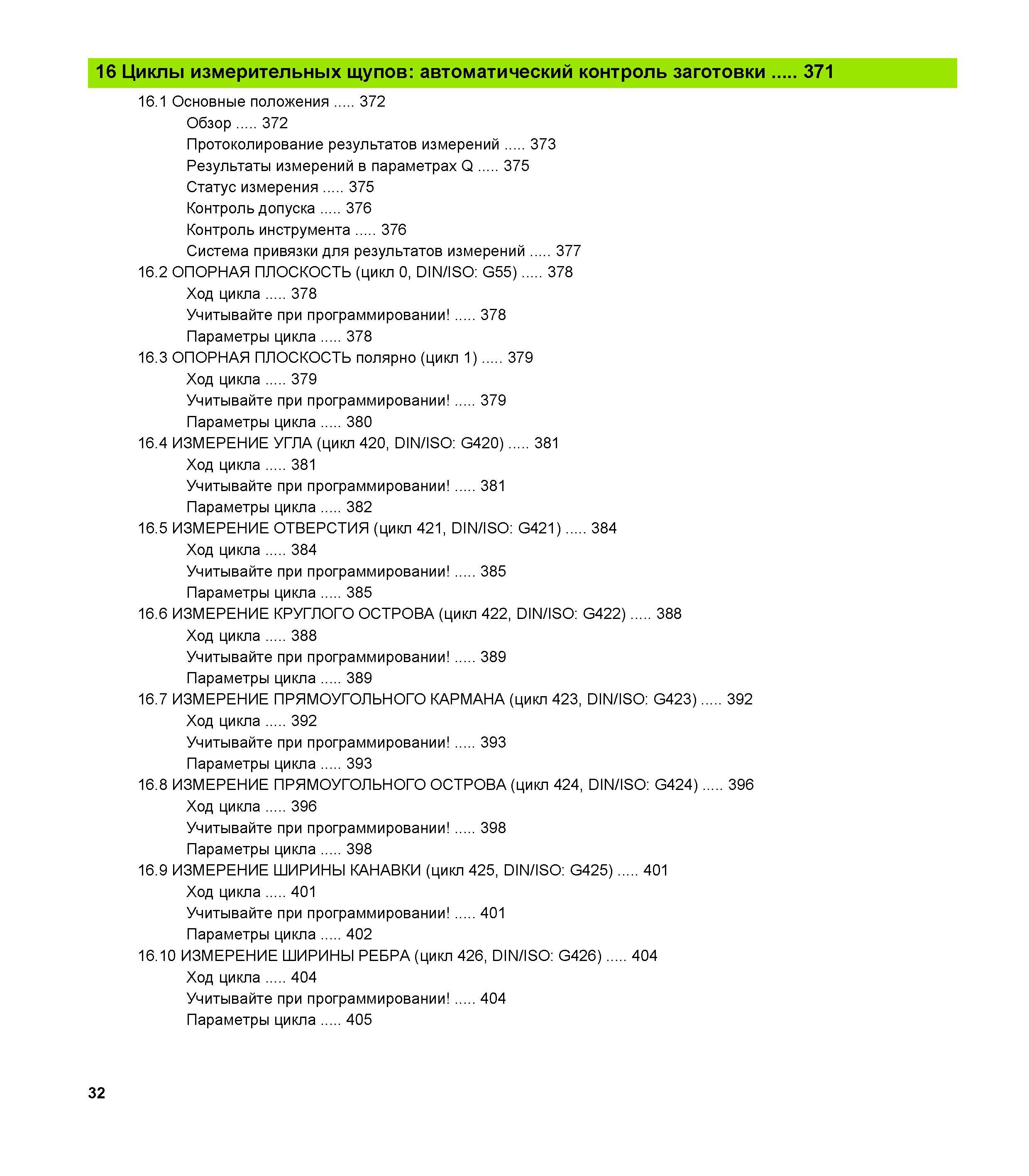

32 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.32

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 32 0032 Lab2u

16 Циклы измерительных щупов автоматический контроль заготовки .371 16.1 Основные положения..372 Обзор 372 Протоколирование результатов измерений 373 Результаты измерений в параметрах Q 375 Статус измерения 375 Контроль допуска 376 Контроль инструмента 376 Система привязки для результатов измерений.377 16.2 ОПОРНАЯ ПЛОСКОСТЬ (цикл 0, DIN/ISO G55) . 378 Ход цикла 378 Учитывайте при программировании 378 Параметры цикла .378 16.3 ОПОРНАЯ ПЛОСКОСТЬ полярно (цикл 1) 379 Ход цикла 379 Учитывайте при программировании 379 Параметры цикла .380 16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420).. 381 Ход цикла 381 Учитывайте при программировании 381 Параметры цикла .382 16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421) . 384 Ход цикла 384 Учитывайте при программировании 385 Параметры цикла .385 16.6 ИЗМЕРЕНИЕ КРУГЛОГО ОСТРОВА (цикл 422, DIN/ISO G422) . 388 Ход цикла 388 Учитывайте при программировании 389 Параметры цикла .389 16.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 423, DIN/ISO G423) 392 Ход цикла 392 Учитывайте при программировании 393 Параметры цикла .393 16.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 424, DIN/ISO G424) 396 Ход цикла 396 Учитывайте при программировании 398 Параметры цикла .398 16.9 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425) 401 Ход цикла 401 Учитывайте при программировании 401 Параметры цикла .402 16.10 ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА (цикл 426, DIN/ISO G426) 404 Ход цикла 404 Учитывайте при программировании 404 Параметры цикла .405 32
