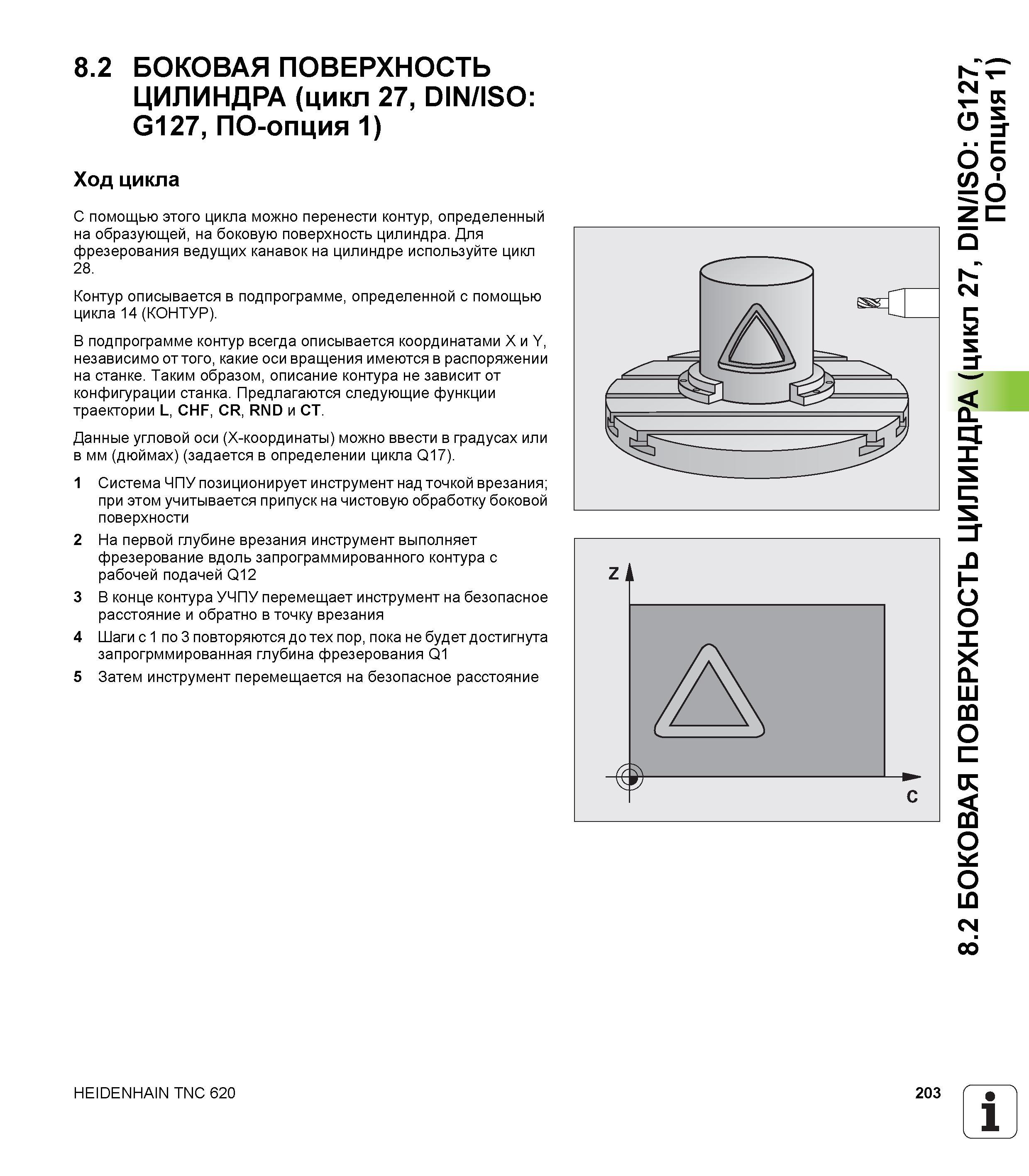

8.2 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO G127, ПО-опция 1) Ход цикла С помощью этого цикла можно перенести контур, определенный на образующей, на боковую поверхность цилиндра. Для фрезерования ведущих канавок на цилиндре используйте цикл 28. Контур описывается в подпрограмме, определенной с помощью цикла 14 (КОНТУР). В подпрограмме контур всегда описывается координатами X и Y, независимо от того, какие оси вращения имеются в распоряжении на станке. Таким образом, описание контура не зависит от конфигурации станка. Предлагаются следующие функции траектории L, CHF, CR, rNd и CT. Данные угловой оси (X-координаты) можно ввести в градусах или в мм (дюймах) (задается в определении цикла Q17). 1 Система ЧПУ позиционирует инструмент над точкой врезания; при этом учитывается припуск на чистовую обработку боковой поверхности 2 На первой глубине врезания инструмент выполняет фрезерование вдоль запрограммированного контура с рабочей подачей Q12 3 В конце контура УЧПУ перемещает инструмент на безопасное расстояние и обратно в точку врезания 4 Шаги с 1 по 3 повторяются до тех пор, пока не будет достигнута запрогрммированная глубина фрезерования Q1 5 Затем инструмент перемещается на безопасное расстояние HEIDENHAIN TNC 620 203 1 8.2 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА (цикл 27, DIN/ISO G127, Н ПО-опция 1)
