HEIDENHAIN | Руководство HEIDENHAIN 2011 TNC 620 Программирование циклов (Всего 471 стр.)




179 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.179
179 Подпрограммы перекрывающие друг друга карманы В последующих примерах программирования приведены подпрограммы контура, вызываемые в главной програ Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов систем числового программного управления станочного металлообрабатывающего оборудования 2011 Стр. 179

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 179 0179 Lab2u

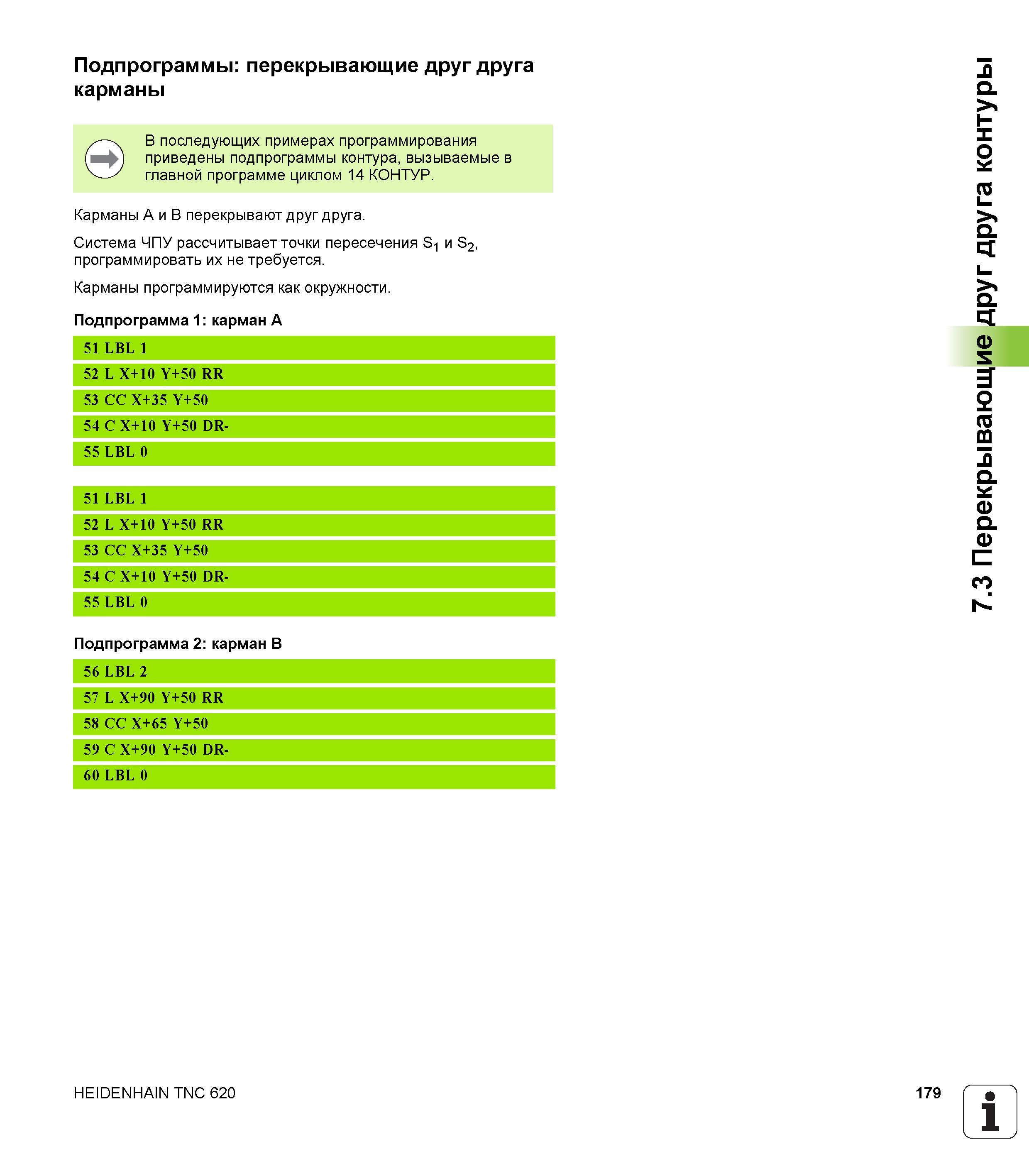

Подпрограммы перекрывающие друг друга карманы В последующих примерах программирования приведены подпрограммы контура, вызываемые в главной программе циклом 14 КОНТУР. Карманы A и B перекрывают друг друга. Система ЧПУ рассчитывает точки пересечения S1 и S2, программировать их не требуется. Карманы программируются как окружности. Подпрограмма 1 карман A Подпрограмма 2 карман B HEIDENHAIN TNC 620 179 1 7.3 Перекрывающие друг друга контуры
