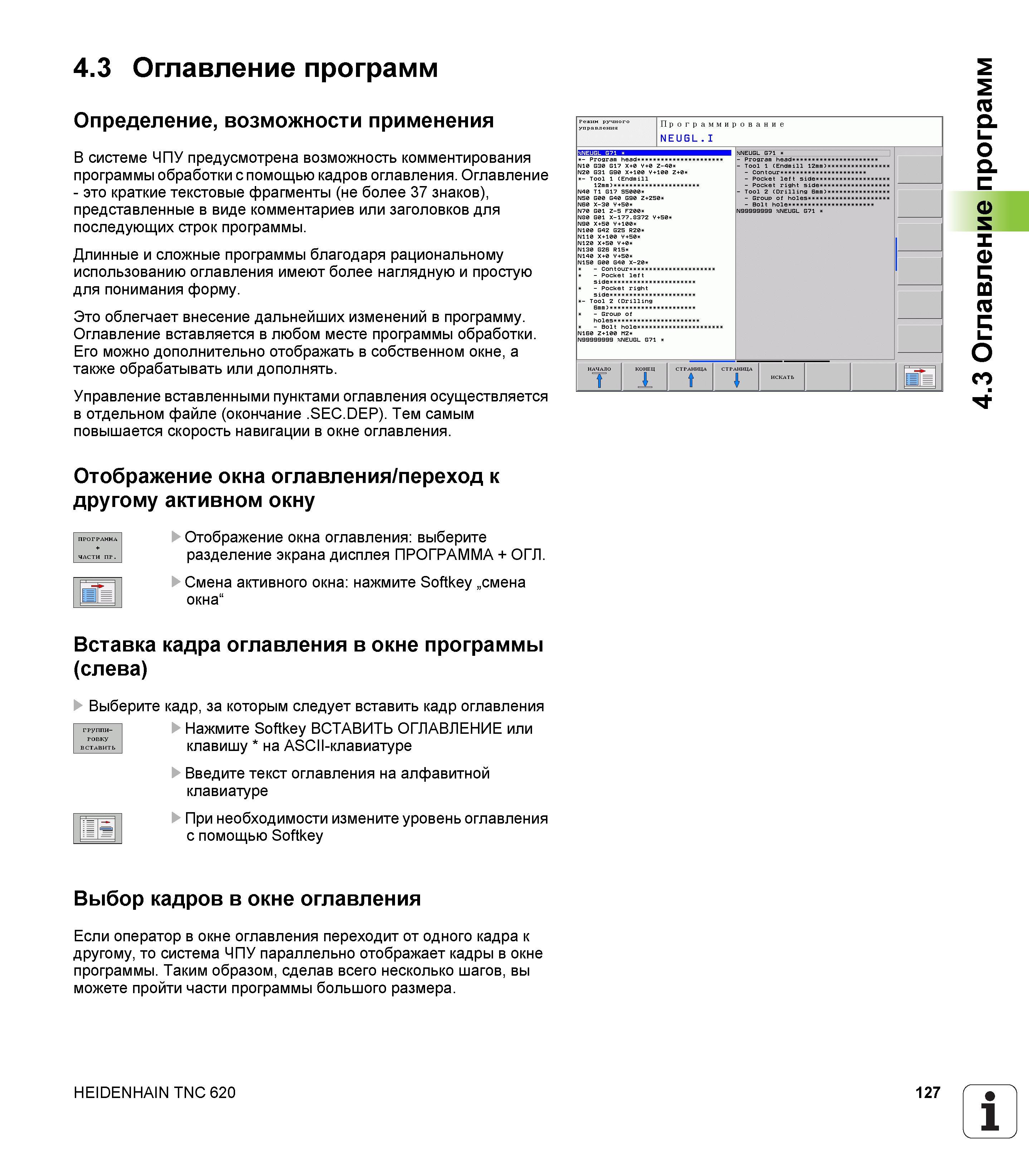

В системе ЧПУ предусмотрена возможность комментирования программы обработки с помощью кадров оглавления. Оглавление - это краткие текстовые фрагменты (не более 37 знаков) представленные в виде комментариев или заголовков для последующих строк программы. Длинные и сложные программы благодаря рациональному использованию оглавления имеют более наглядную и простую для понимания форму. Это облегчает внесение дальнейших изменений в программу. Оглавление вставляется в любом месте программы обработки. Его можно дополнительно отображать в собственном окне а также обрабатывать или дополнять. Управление вставленными пунктами оглавления осуществляется в отдельном файле (окончание .SEC.DEP). Тем самым повышается скорость навигации в окне оглавления. Отображение окна оглавления переход к другому активном окну ПРОГРАММА Отображение окна оглавления выберите ЧАСТИ ПР. разделение экрана дисплея ПРОГРАММА + ОГЛ. Смена активного окна нажмите Softkey смена окна Вставка кадра оглавления в окне программы (слева) U Выберите кадр за которым следует вставить кадр оглавления Нажмите Softkey ВСТАВИТЬ ОГЛАВЛЕНИЕ или клавишу на ASCII-клавиатуре U Введите текст оглавления на алфавитной клавиатуре U При необходимости измените уровень оглавления с помощью Softkey группи- ровку ВСТАВИТЬ Выбор кадров в окне оглавления Если оператор в окне оглавления переходит от одного кадра к другому то система ЧПУ параллельно отображает кадры в окне программы. Таким образом сделав всего несколько шагов вы можете пройти части программы большого размера. HEIDENHAIN TNC 620 127 1 4.3 Оглавление программ 4.3 Оглавление программ Определение возможности применения
