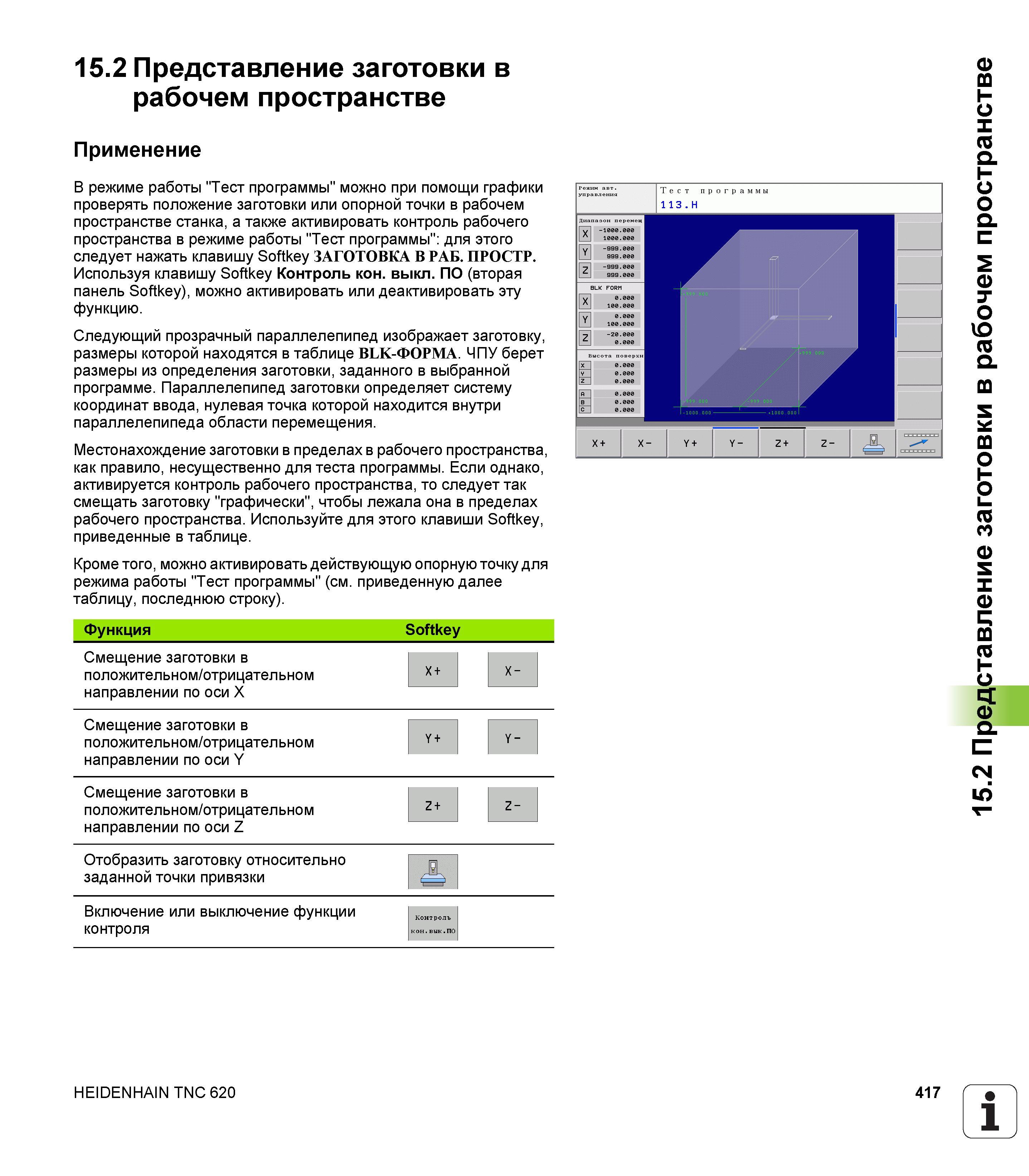

В режиме работы "Тест программы" можно при помощи графики проверять положение заготовки или опорной точки в рабочем пространстве станка а также активировать контроль рабочего пространства в режиме работы "Тест программы" для этого следует нажать клавишу Softkey ЗАГОТОВКА В РАБ. ПРОСТР. Используя клавишу Softkey Контроль кон. выкл. ПО (вторая панель Softkey) можно активировать или деактивировать эту функцию. Следующий прозрачный параллелепипед изображает заготовку размеры которой находятся в таблице BLK-фОрмА. ЧПУ берет размеры из определения заготовки заданного в выбранной программе. Параллелепипед заготовки определяет систему координат ввода нулевая точка которой находится внутри параллелепипеда области перемещения. Местонахождение заготовки в пределах в рабочего пространства как правило несущественно для теста программы. Если однако активируется контроль рабочего пространства то следует так смещать заготовку "графически" чтобы лежала она в пределах рабочего пространства. Используйте для этого клавиши Softkey приведенные в таблице. Кроме того можно активировать действующую опорную точку для режима работы "Тест программы" (см. приведенную далее таблицу последнюю строку). Функция Softkey Смещение заготовки в положительном отрицательном направлении по оси X Смещение заготовки в положительном отрицательном направлении по оси Y Смещение заготовки в положительном отрицательном направлении по оси Z z- Отобразить заготовку относительно заданной точки привязки Включение или выключение функции контроля HEIDENHAIN TNC 620 417 1 15.2 Представление заготовки в рабочем пространстве 15.2 Представление заготовки в рабочем пространстве Применение
