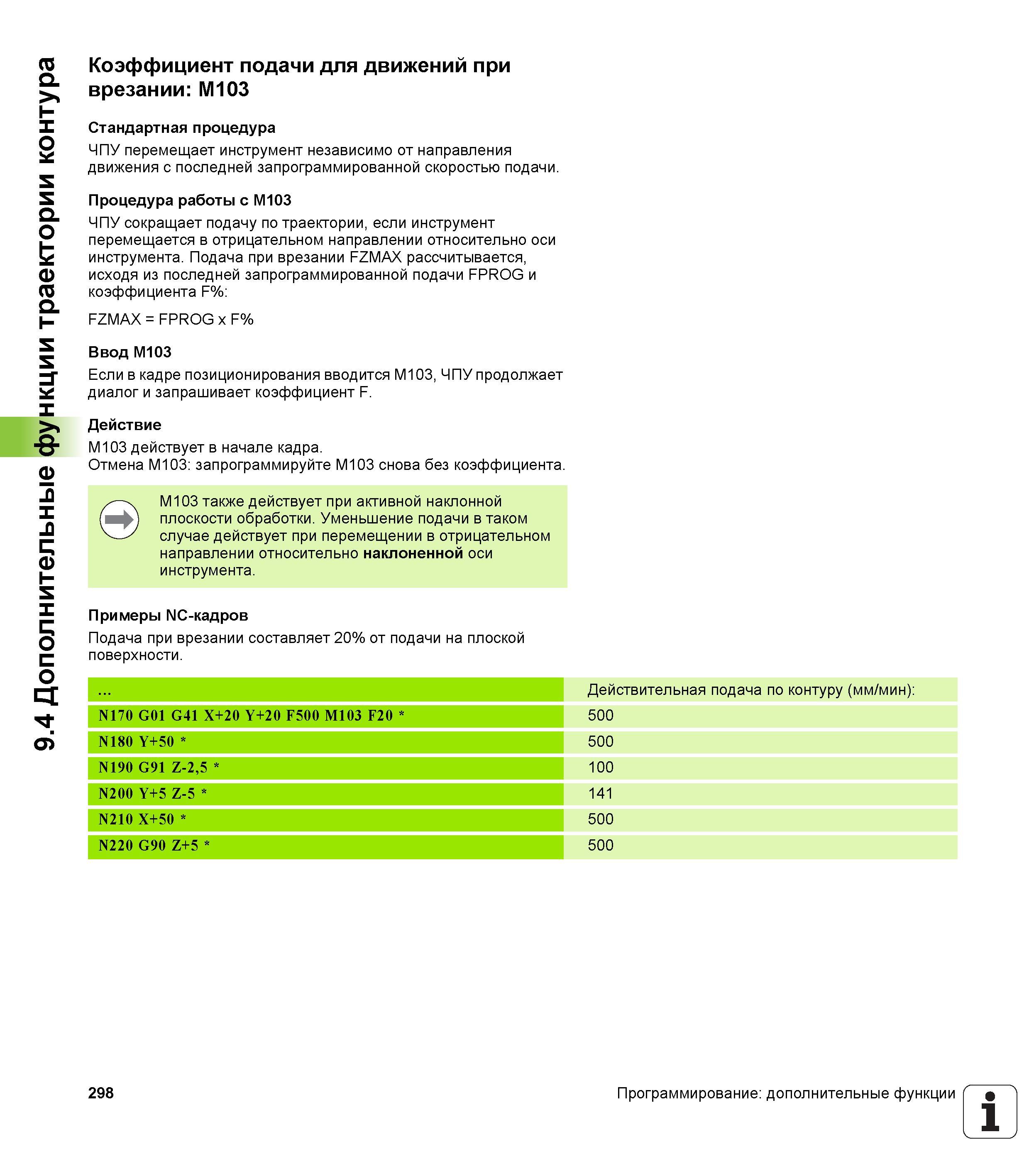

Стандартная процедура ЧПУ перемещает инструмент независимо от направления движения с последней запрограммированной скоростью подачи. Процедура работы с M103 ЧПУ сокращает подачу по траектории если инструмент перемещается в отрицательном направлении относительно оси инструмента. Подача при врезании FZMAX рассчитывается исходя из последней запрограммированной подачи FPROG и коэффициента F% FZMAX FPROG x F% Ввод M103 Если в кадре позиционирования вводится M103 ЧПУ продолжает диалог и запрашивает коэффициент F. Действие M103 действует в начале кадра. Отмена M103 запрограммируйте M103 снова без коэффициента. M103 также действует при активной наклонной плоскости обработки. Уменьшение подачи в таком случае действует при перемещении в отрицательном направлении относительно наклоненной оси инструмента. Примеры NC-кадров Подача при врезании составляет 20% от подачи на плоской поверхности . Действительная подача по контуру (мм/мин) 500 500 100 141 500 500 N170 G01 G41 X+20 Y+20 F500 M103 F20 N180 Y+50 N190 G91 Z-25 N200 Y+5 Z-5 N210 X+50 N220 G90 Z+5 298 Программирование дополнительные функции 1 9.4 Дополнительные функции траектории контура Коэффициент подачи для движений при врезании M103
