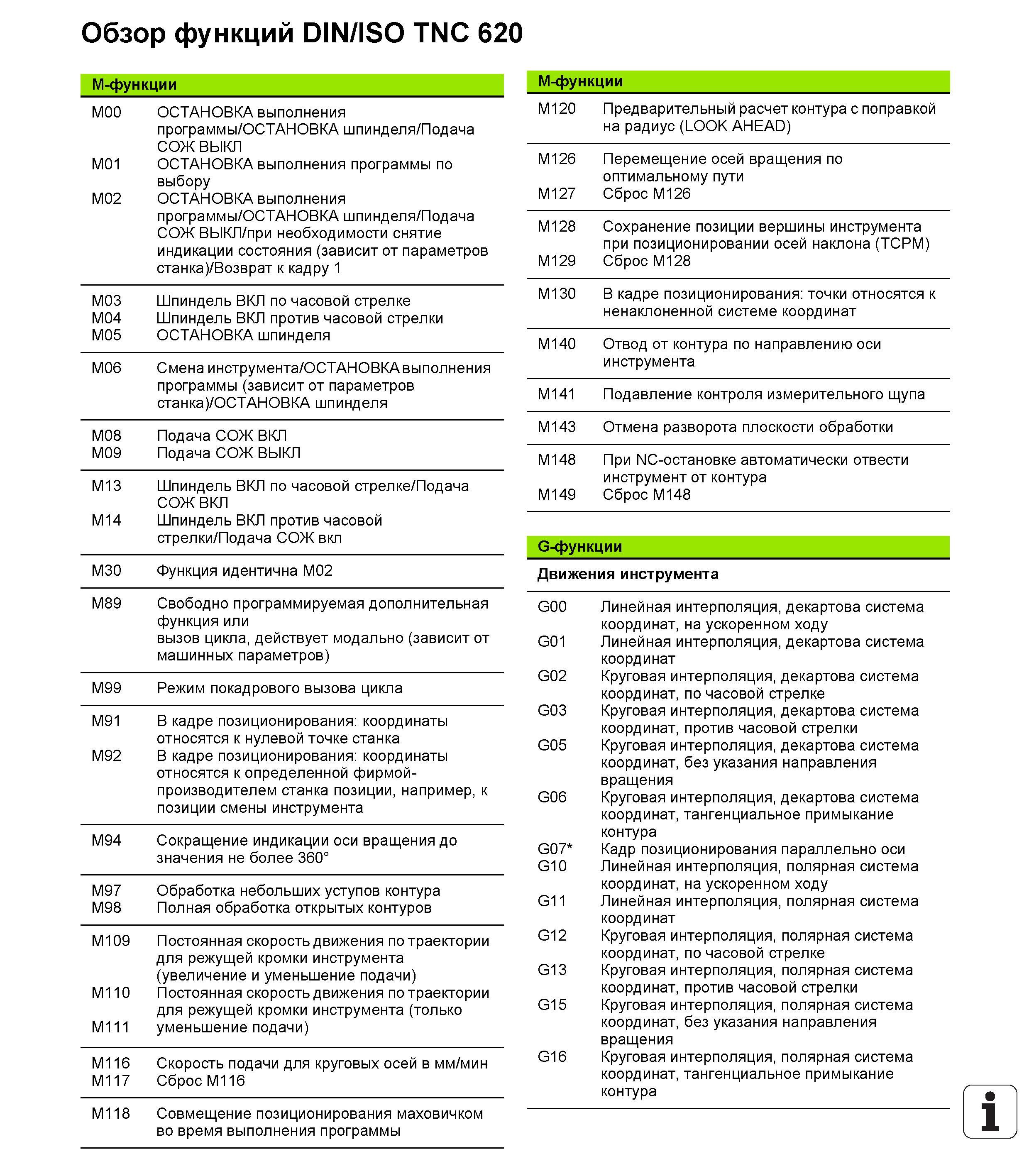

Справочная информация по ЧПУ программированию Обзор DIN ISO M-функций системы числового программного управления Heidenhain TNC 620 M00 ОСТАНОВКА выполнения программы ОСТАНОВКА шпинделя Подача СОЖ ВЫКЛ M01 ОСТАНОВКА выполнения программы по выбору M02 ОСТАНОВКА выполнения программы ОСТАНОВКА шпинделя Подача СОЖ ВЫКЛ при необходимости снятие индикации состояния (зависит от параметров станка ) Возврат к кадру 1 M03 Шпиндель ВКЛ по часовой стрелке M04 Шпиндель ВКЛ против часовой стрелки M05 ОСТАНОВКА шпинделя M06 Смена инструмента ОСТАНОВКА выполнения программы (зависит от параметров станка ) ОСТАНОВКА шпинделя M08 Подача СОЖ ВКЛ M09 Подача СОЖ ВЫКЛ M13 Шпиндель ВКЛ по часовой стрелке Подача СОЖ ВКЛ M14 Шпиндель ВКЛ против часовой стрелки Подача СОЖ вкл M30 Функция идентична M02 M89 Свободно программируемая дополнительная функция или вызов цикла действует модально (зависит от машинных параметров) M99 Режим покадрового вызова цикла M91 В кадре позиционирования координаты относятся к нулевой точке станка M92 В кадре позиционирования координаты относятся к определенной фирмой-производителем станка позиции например к позиции смены инструмента M94 Сокращение индикации оси вращения до значения не более 360 M97 Обработка небольших уступов контура M98 Полная обработка открытых контуров M109 Постоянная скорость движения по траектории для режущей кромки инструмента (увеличение и уменьшение подачи) M110 Постоянная скорость движения по траектории для режущей кромки инструмента (только M111 уменьшение подачи) M116 Скорость подачи для круговых осей в мм/мин M117 Сброс M116 M118 Совмещение позиционирования маховичком во время выполнения программы M-функции M120 Предварительный расчет контура с поправкой на радиус (LOOK AHEAD) M126 M127 Перемещение осей вращения по оптимальному пути Сброс M126 M128 M129 Сохранение позиции вершины инструмента при позиционировании осей наклона (TCPM) Сброс M128 M130 В кадре позиционирования точки относятся к ненаклоненной системе координат M140 Отвод от контура по направлению оси инструмента M141 Подавление контроля измерительного щупа M143 Отмена разворота плоскости обработки M148 M149 При NC-остановке автоматически отвести инструмент от контура Сброс M148 G-функции Движения инструмента G00 Линейная интерполяция декартова система координат на ускоренном ходу G01 Линейная интерполяция декартова система координат G02 Круговая интерполяция декартова система координат по часовой стрелке G03 Круговая интерполяция декартова система координат против часовой стрелки G05 Круговая интерполяция декартова система координат без указания направления вращения G06 Круговая интерполяция декартова система координат тангенциальное примыкание контура G07 Кадр позиционирования параллельно оси G10 Линейная интерполяция полярная система координат на ускоренном ходу G11 Линейная интерполяция полярная система координат G12 Круговая интерполяция полярная система координат по часовой стрелке G13 Круговая интерполяция полярная система координат против часовой стрелки G15 Круговая интерполяция полярная система координат без указания направления вращения G16 Круговая интерполяция полярная система координат тангенциальное примыкание контура
