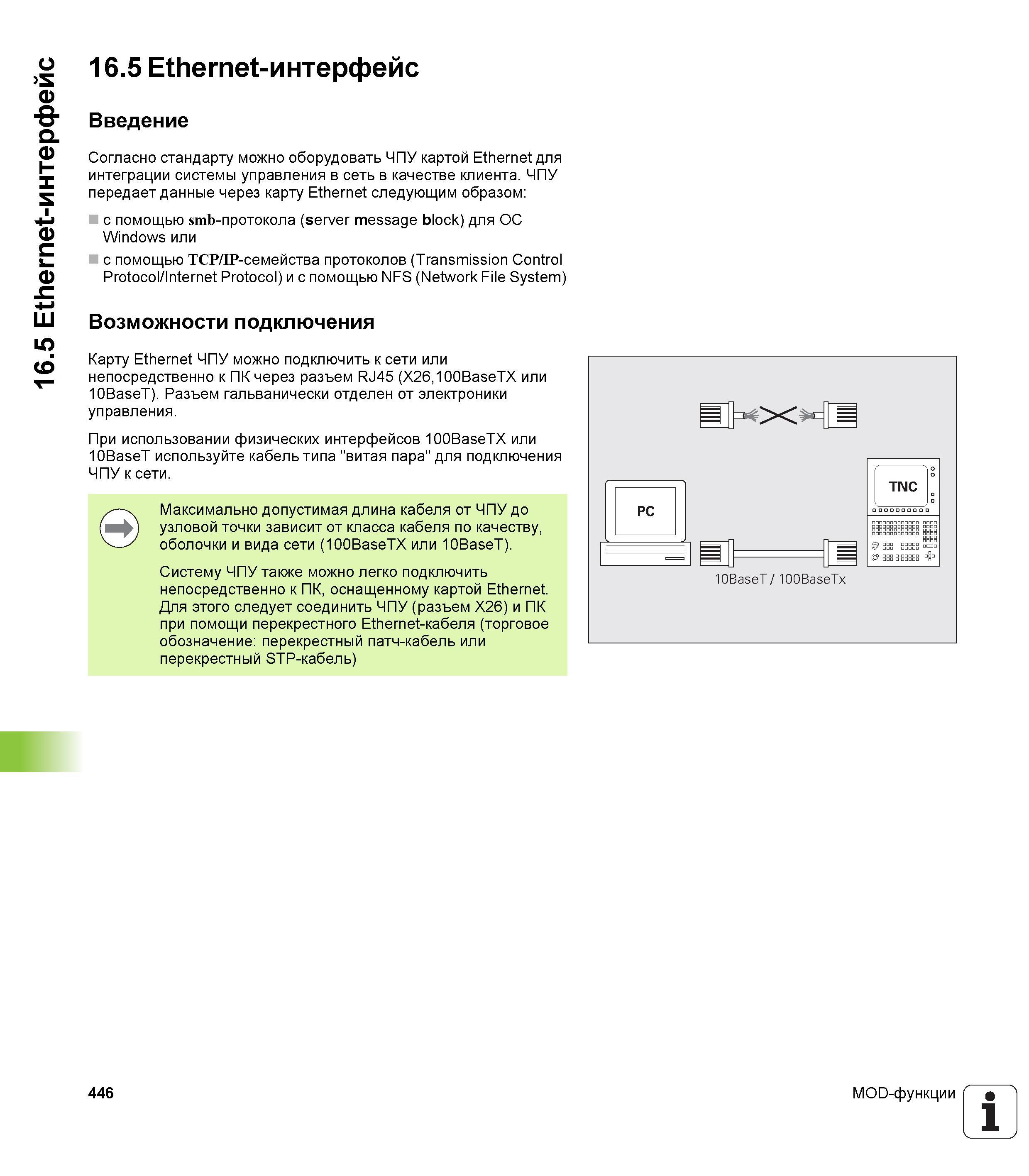

Согласно принятому стандарту можно оборудовать ЧПУ Heidenhain TNC 620 картой Ethernet для интеграции системы управления металлорежущим станком в сеть в качестве клиента. ЧПУ передает данные через карту Ethernet следующим образом с помощью smb-протокола (server message block) для ОС Windows или с помощью TCP IP-семейства протоколов (Transmission Control Protocol Internet Protocol) и с помощью NFS (Network File System) Возможности подключения Карту Ethernet ЧПУ можно подключить к сети или непосредственно к ПК через разъем RJ45 (X26100BaseTX или 10BaseT). Разъем гальванически отделен от электроники управления. При использовании физических интерфейсов 100BaseTX или 10BaseT используйте кабель типа "витая пара" для подключения ЧПУ к сети . Максимально допустимая длина кабеля от ЧПУ до узловой точки зависит от класса кабеля по качеству оболочки и вида сети (100BaseTX или 10BaseT). Систему ЧПУ также можно легко подключить непосредственно к ПК оснащенному картой Ethernet. Для этого следует соединить ЧПУ (разъем X26) и ПК при помощи перекрестного Ethernet-кабеля (торговое обозначение перекрестный патч-кабель или перекрестный STP-кабель) 446 MOD-функции 1 16.5 Ethernet-интерфейс 16.5 Ethernet-интерфейс Введение
