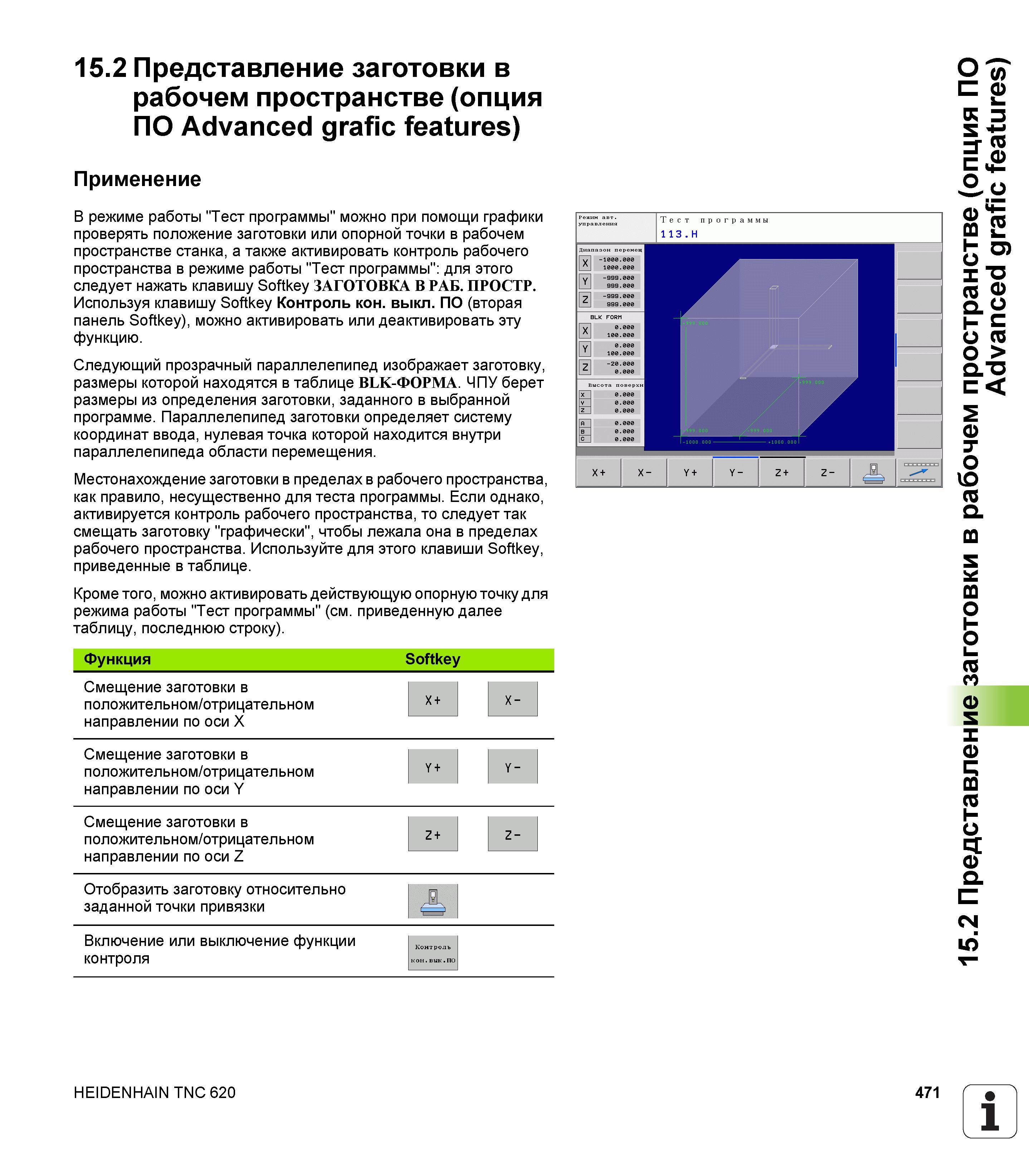

В режиме работы "Тест программы" можно при помощи графики проверять положение заготовки или опорной точки в рабочем пространстве станка, а также активировать контроль рабочего пространства в режиме работы "Тест программы" для этого следует нажать клавишу Softkey ЗАГОТОВКА В РАБ. ПРОСТР. Используя клавишу Softkey Контроль кон. выкл. ПО (вторая панель Softkey), можно активировать или деактивировать эту функцию. Следующий прозрачный параллелепипед изображает заготовку, размеры которой находятся в таблице BLK-фОрмА. ЧПУ берет размеры из определения заготовки, заданного в выбранной программе. Параллелепипед заготовки определяет систему координат ввода, нулевая точка которой находится внутри параллелепипеда области перемещения. Местонахождение заготовки в пределах в рабочего пространства, как правило, несущественно для теста программы. Если однако, активируется контроль рабочего пространства, то следует так смещать заготовку "графически", чтобы лежала она в пределах рабочего пространства. Используйте для этого клавиши Softkey, приведенные в таблице. Кроме того, можно активировать действующую опорную точку для режима работы "Тест программы" (см. приведенную далее таблицу, последнюю строку). Функция Softkey Смещение заготовки в положительном/отрицательном направлении по оси X Смещение заготовки в положительном/отрицательном направлении по оси Y Y- Смещение заготовки в положительном/отрицательном направлении по оси Z z- Отобразить заготовку относительно заданной точки привязки Включение или выключение функции контроля HEIDENHAIN TNC 620 471 1 15.2 Представление заготовки в рабочем пространстве (опция ПО Н Advanced grafic features) 15.2 Представление заготовки в рабочем пространстве (опция ПО Advanced grafic features) Применение
