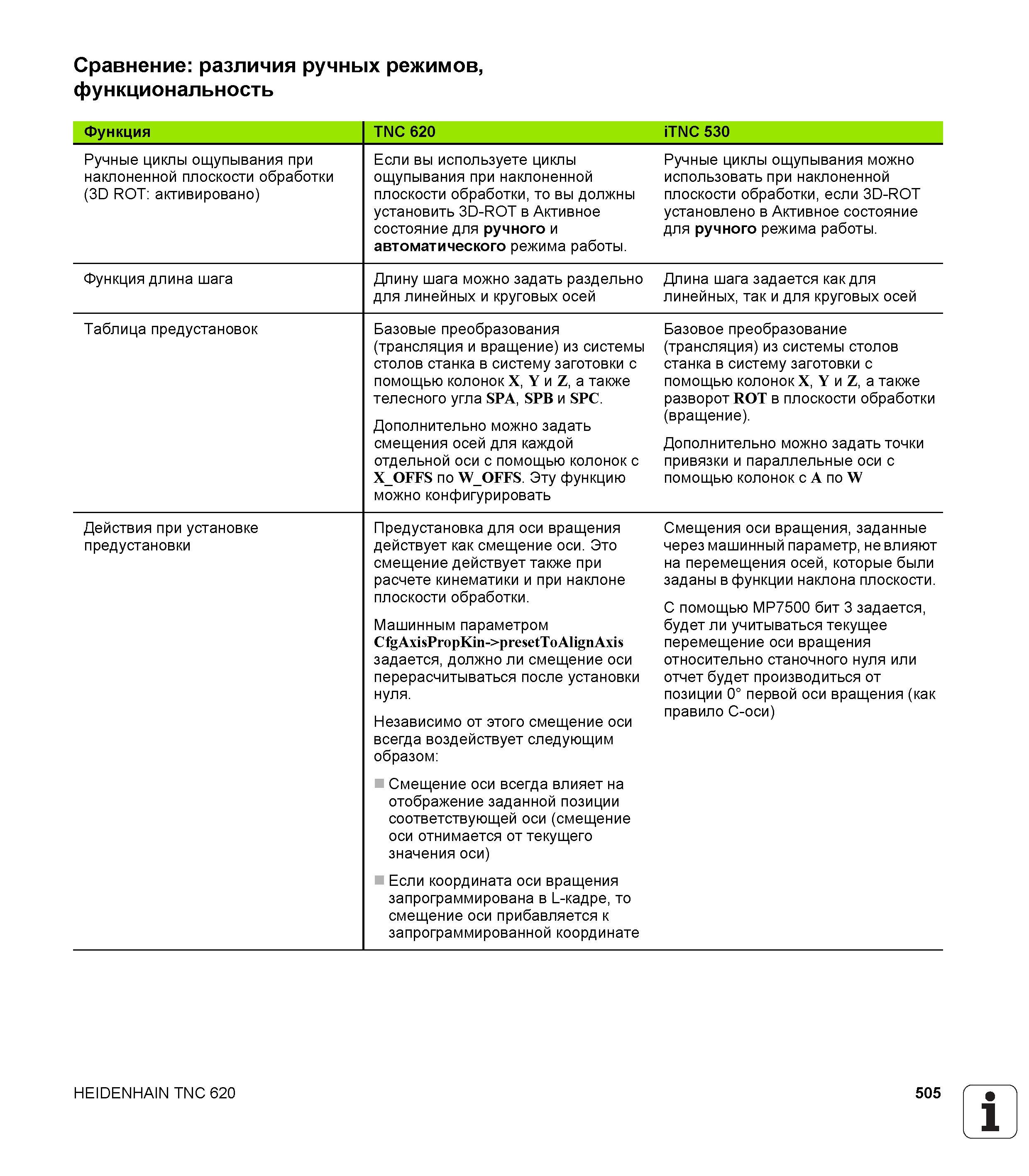

Ручные циклы ощупывания при наклоненной плоскости обработки (3D ROT активировано) Если вы используете циклы ощупывания при наклоненной плоскости обработки то вы должны установить 3D-ROT в Активное состояние для ручного и автоматического режима работы. Ручные циклы ощупывания можно использовать при наклоненной плоскости обработки если 3D-ROT установлено в Активное состояние для ручного режима работы. Функция длина шага Длину шага можно задать раздельно для линейных и круговых осей Длина шага задается как для линейных так и для круговых осей Таблица предустановок Базовые преобразования (трансляция и вращение) из системы столов станка в систему заготовки с помощью колонок X Y и Z а также телесного угла SPA SPB и SPC. Дополнительно можно задать смещения осей для каждой отдельной оси с помощью колонок с XOFFS по WOFFS. Эту функцию можно конфигурировать Базовое преобразование (трансляция) из системы столов станка в систему заготовки с помощью колонок X Y и Z а также разворот ROT в плоскости обработки (вращение). Дополнительно можно задать точки привязки и параллельные оси с помощью колонок с A по W Действия при установке предустановки Предустановка для оси вращения действует как смещение оси. Это смещение действует также при расчете кинематики и при наклоне плоскости обработки. Машинным параметром CfgAxisPropKin-presetToAlignAxis задается должно ли смещение оси перерасчитываться после установки нуля. Независимо от этого смещение оси всегда воздействует следующим образом Смещение оси всегда влияет на отображение заданной позиции соответствующей оси (смещение оси отнимается от текущего значения оси) Если координата оси вращения запрограммирована в L-кадре то смещение оси прибавляется к запрограммированной координате Смещения оси вращения заданные через машинный параметр не влияют на перемещения осей которые были заданы в функции наклона плоскости. С помощью MP7500 бит 3 задается будет ли учитываться текущее перемещение оси вращения относительно станочного нуля или отчет будет производиться от позиции 0 первой оси вращения (как правило С-оси) HEIDENHAIN TNC 620 505 1 Сравнение различия ручных режимов функциональность Функция TNC 620 iTNC 530
