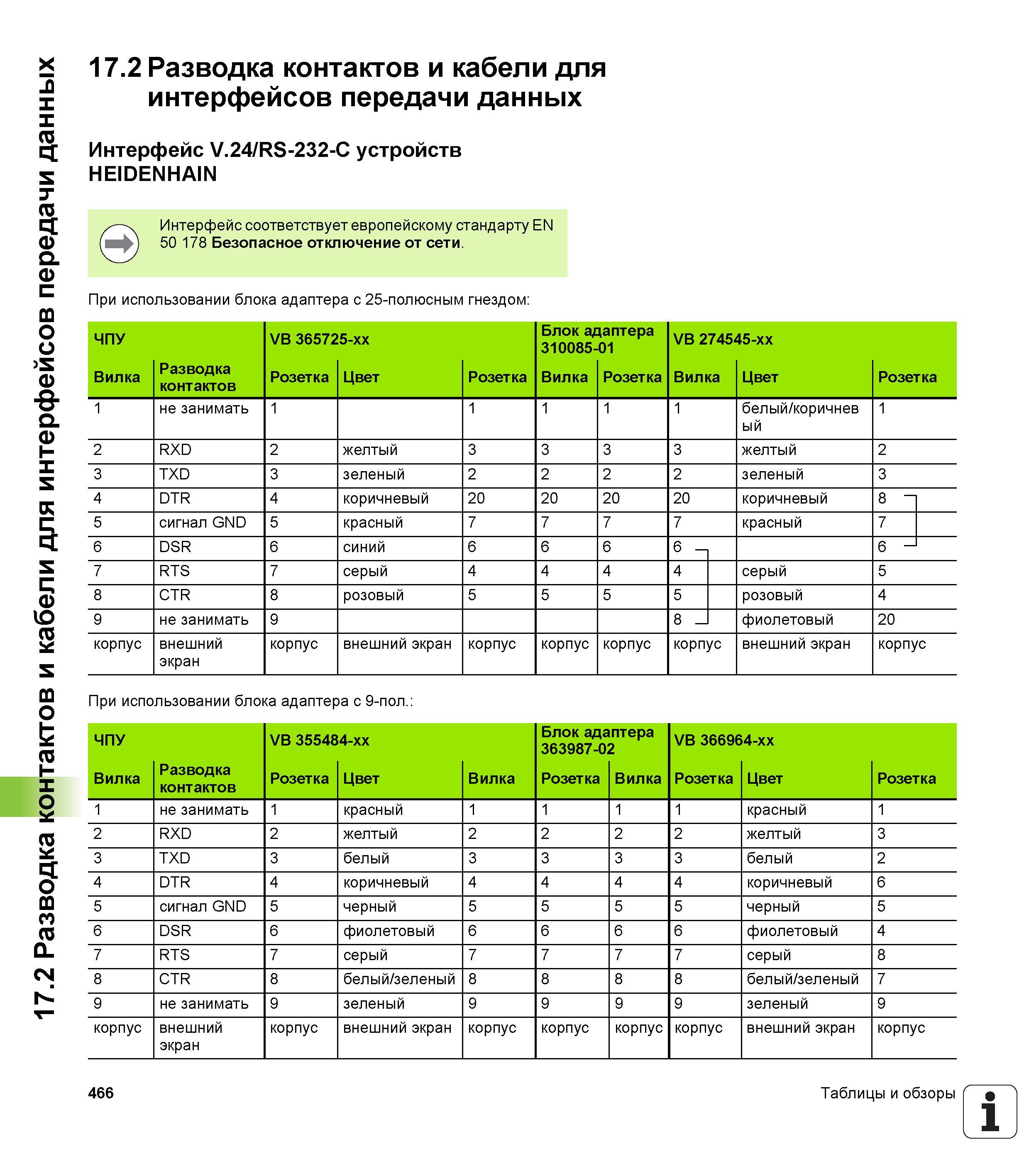

Разводка контактов и кабели для интерфейсов передачи данных Интерфейс V.24 RS-232-C устройств HEIDENHAIN Интерфейс соответствует европейскому стандарту EN 50 178 Безопасное отключение от сети. При использовании блока адаптера с 25-полюсным гнездом ЧПУ VB 365725-xx Блок адаптера 310085-01 VB 274545-xx Вилка Разводка контактов Розетка Цвет Розетка Вилка Розетка Вилка Цвет Розетка 1 не занимать 1 1 1 1 1 белый коричнев ый 1 2 RXD 2 желтый 3 3 3 3 желтый 2 3 TXD 3 зеленый 2 2 2 2 зеленый 3 4 DTR 4 коричневый 20 20 20 20 коричневый 8 1 5 сигнал GND 5 красный 7 7 7 7 красный 7 6 DSR 6 синий 6 6 6 6 I 6 7 RTS 7 серый 4 4 4 4 серый 5 8 CTR 8 розовый 5 5 5 5 розовый 4 9 не занимать 9 8 J фиолетовый 20 корпус внешний экран корпус внешний экран корпус корпус корпус корпус внешний экран корпус При использовании блока адаптера с 9-пол. ЧПУ VB 355484-xx Блок адаптера 363987-02 VB 366964-xx Вилка Разводка контактов Розетка Цвет Вилка Розетка Вилка Розетка Цвет Розетка 1 не занимать 1 красный 1 1 1 1 красный 1 2 RXD 2 желтый 2 2 2 2 желтый 3 3 TXD 3 белый 3 3 3 3 белый 2 4 DTR 4 коричневый 4 4 4 4 коричневый 6 5 сигнал GND 5 черный 5 5 5 5 черный 5 6 DSR 6 фиолетовый 6 6 6 6 фиолетовый 4 7 RTS 7 серый 7 7 7 7 серый 8 8 CTR 8 белый зеленый 8 8 8 8 белый зеленый 7 9 не занимать 9 зеленый 9 9 9 9 зеленый 9 корпус внешний экран корпус внешний экран корпус корпус корпус корпус внешний экран корпус 466 Таблицы и обзоры 17.2 Разводка контактов и кабели для интерфейсов передачи данных 17.2
