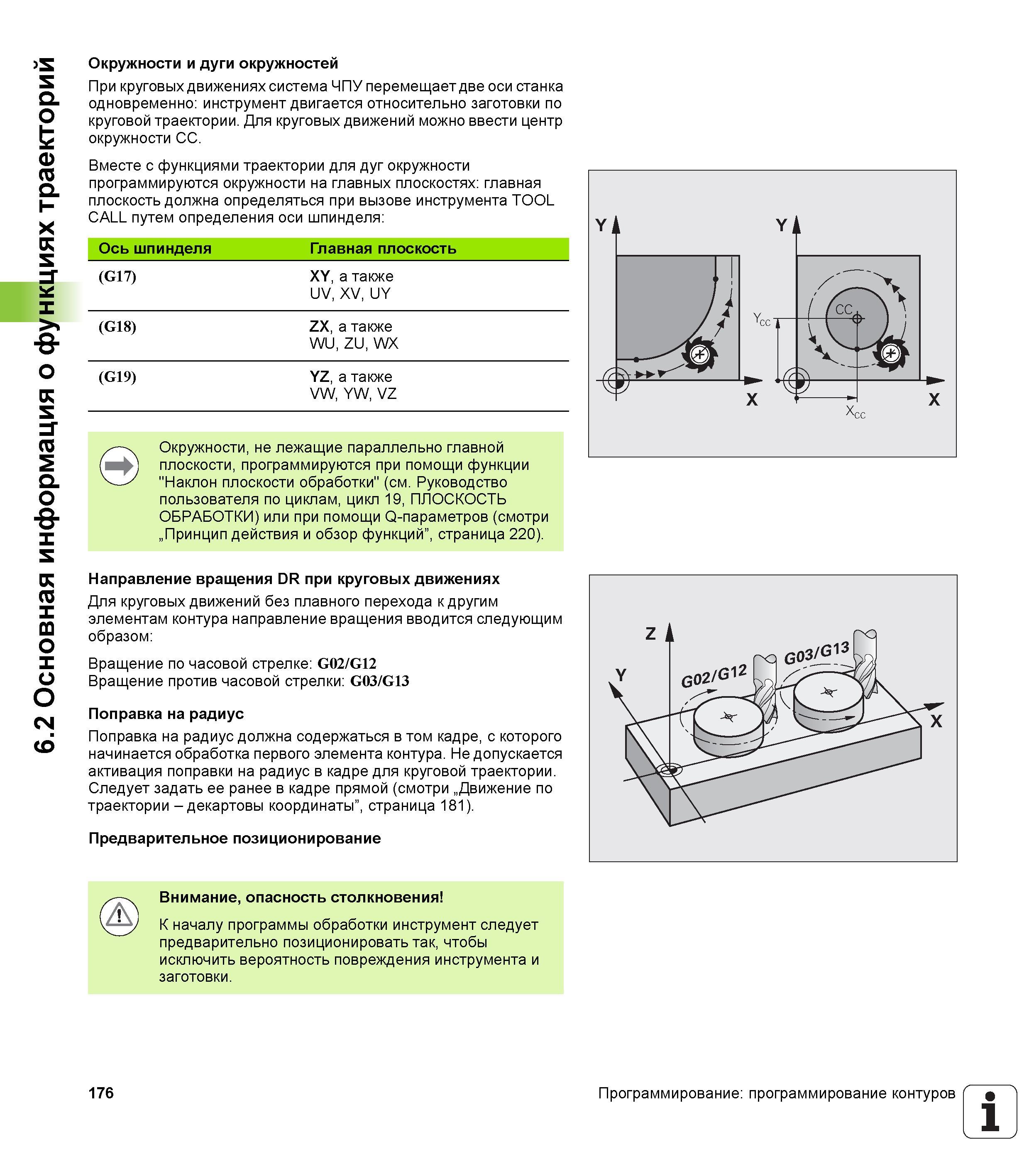

При круговых движениях система ЧПУ перемещает две оси станка одновременно инструмент двигается относительно заготовки по круговой траектории. Для круговых движений можно ввести центр окружности CC. Вместе с функциями траектории для дуг окружности программируются окружности на главных плоскостях главная плоскость должна определяться при вызове инструмента TOOL CALL путем определения оси шпинделя Ось шпинделя Главная плоскость (G17) XY а также UV XV UY (G18) ZX а также WU ZU WX (G19) YZ а также VW YW VZ Окружности не лежащие параллельно главной плоскости программируются при помощи функции "Наклон плоскости обработки" (см. Руководство пользователя по циклам цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ) или при помощи Q-параметров (смотри Принцип действия и обзор функций страница 220). Направление вращения DR при круговых движениях Для круговых движений без плавного перехода к другим элементам контура направление вращения вводится следующим образом Вращение по часовой стрелке G02 G12 Вращение против часовой стрелки G03 G13 Поправка на радиус Поправка на радиус должна содержаться в том кадре с которого начинается обработка первого элемента контура. Не допускается активация поправки на радиус в кадре для круговой траектории. Следует задать ее ранее в кадре прямой (смотри Движение по траектории - декартовы координаты страница 181). Предварительное позиционирование Внимание опасность столкновения К началу программы обработки инструмент следует предварительно позиционировать так чтобы исключить вероятность повреждения инструмента и заготовки. 176 Программирование программирование контуров 1 6.2 Основная информация о функциях траекторий Окружности и дуги окружностей
