Последняя запрограммированная позиция инструмента перед круговой траекторией является ее точкой старта Направление вращения По часовой стрел

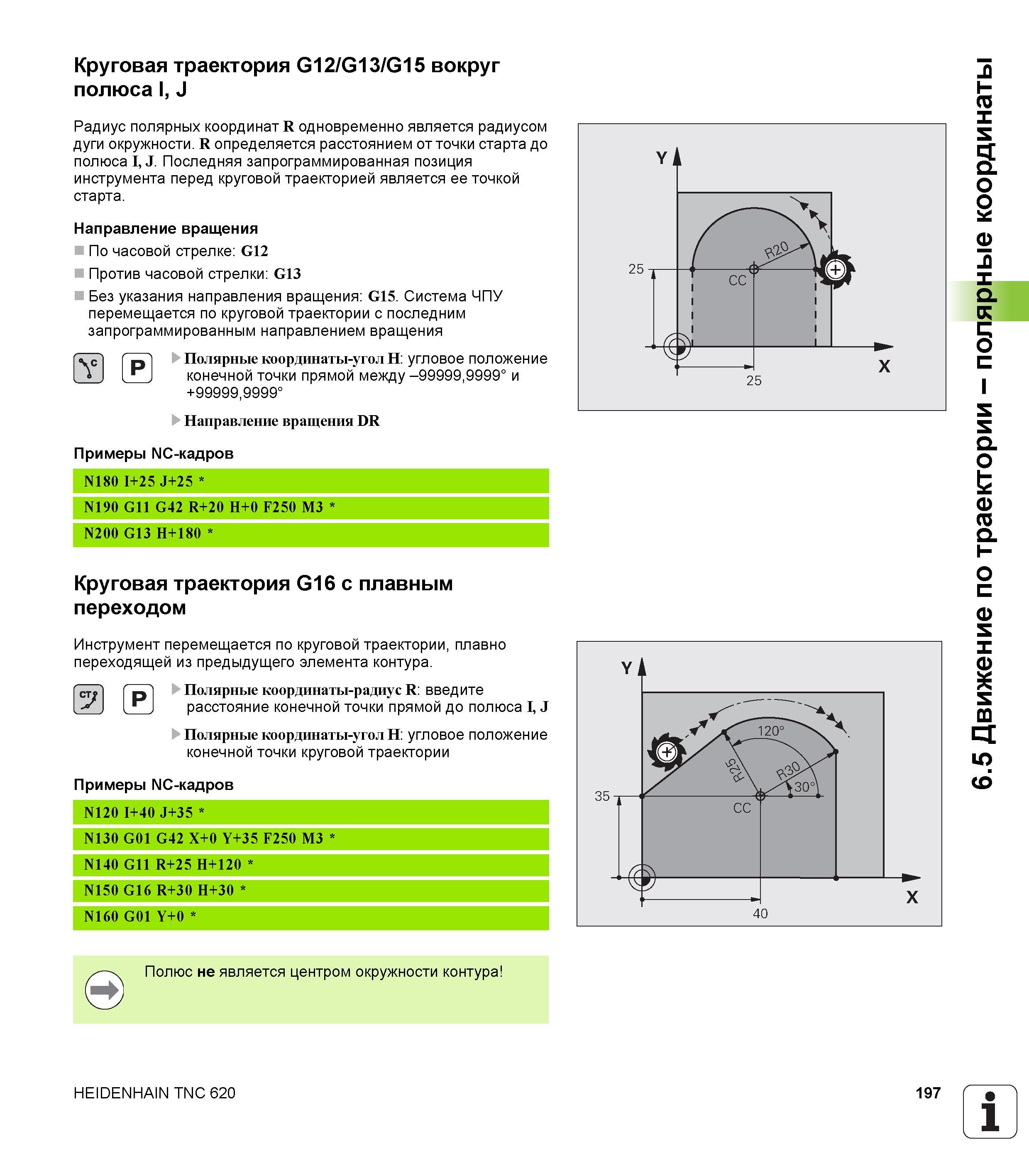

Последняя запрограммированная позиция инструмента перед круговой траекторией является ее точкой старта. Направление вращения По часовой стрелке G12 Против часовой стрелки G13 Без указания направления вращения G15. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения Полярные координаты-угол H угловое положение конечной точки прямой между -999999999 и +999999999 Направление вращения DR Примеры NC-кадров V Круговая траектория G16 с плавным переходом Инструмент перемещается по круговой траектории плавно переходящей из предыдущего элемента контура. Полярные координаты-радиус R введите расстояние конечной точки прямой до полюса I J Полярные координаты-угол H угловое положение конечной точки круговой траектории Примеры NC-кадров Полюс не является центром окружности контура HEIDENHAIN TNC 620 197 1 6.5 Движение по траектории - полярные координаты Круговая траектория G12 G13 G15 вокруг полюса I J Радиус полярных координат R одновременно является радиусом дуги окружности. R определяется расстоянием от точки старта до полюса I J.
