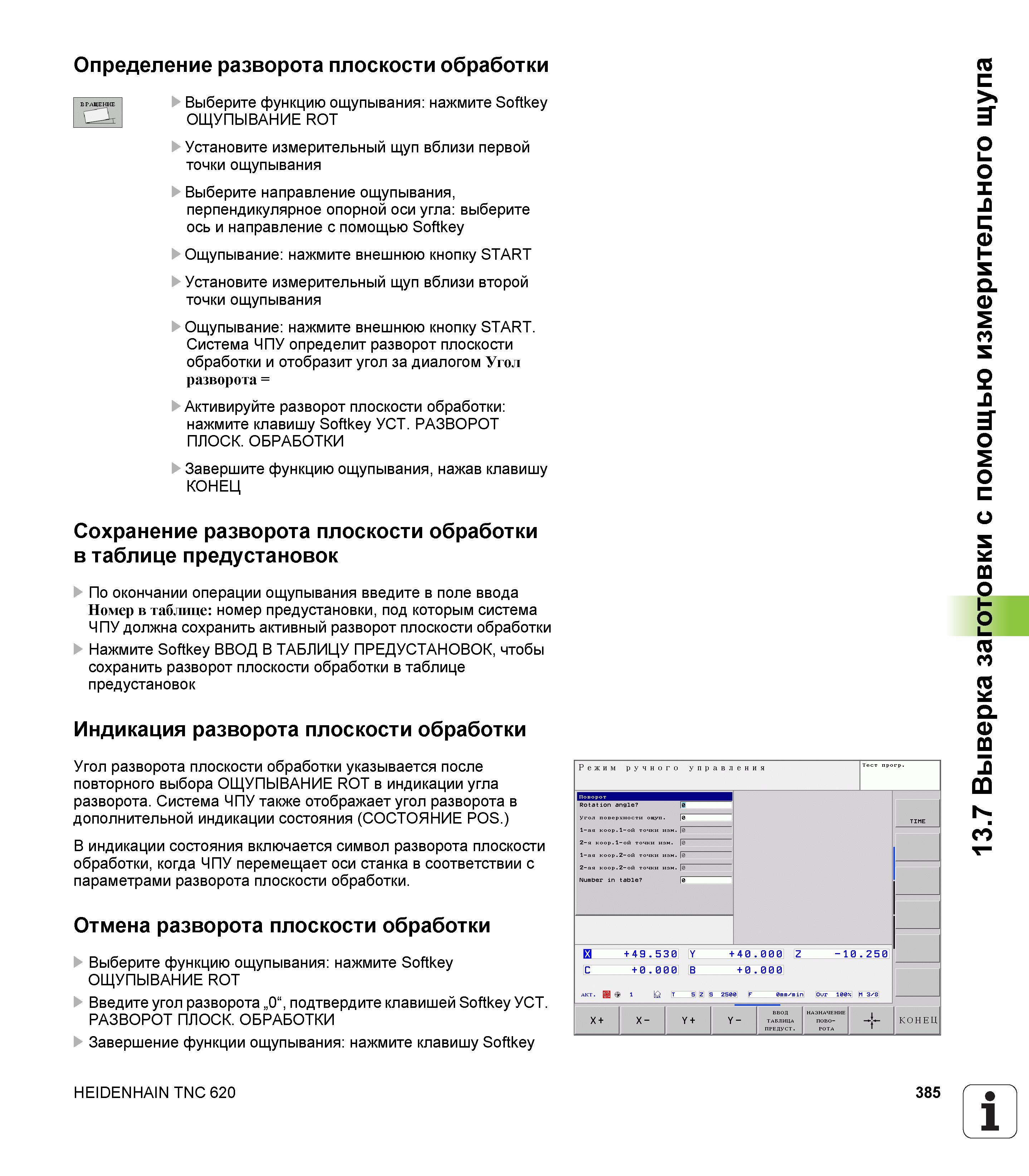

Определение разворота плоскости обработки Выберите функцию ощупывания нажмите Softkey СА ОЩУПЫВАНИЕ ROT Установите измерительный щуп вблизи

Определение разворота плоскости обработки Выберите функцию ощупывания нажмите Softkey СА ОЩУПЫВАНИЕ ROT Установите измерительный щуп вблизи первой точки ощупывания Выберите направление ощупывания перпендикулярное опорной оси угла выберите ось и направление с помощью Softkey Ощупывание нажмите внешнюю кнопку START Установите измерительный щуп вблизи второй точки ощупывания Ощупывание нажмите внешнюю кнопку START. Система ЧПУ определит разворот плоскости обработки и отобразит угол за диалогом Угол разворота Активируйте разворот плоскости обработки нажмите клавишу Softkey УСТ. РАЗВОРОТ ПЛОСК. ОБРАБОТКИ Завершите функцию ощупывания нажав клавишу КОНЕЦ Сохранение разворота плоскости обработки в таблице предустановок По окончании операции ощупывания введите в поле ввода Номер в таблице номер предустановки под которым система ЧПУ должна сохранить активный разворот плоскости обработки Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК чтобы сохранить разворот плоскости обработки в таблице предустановок Индикация разворота плоскости обработки Угол разворота плоскости обработки указывается после повторного выбора ОЩУПЫВАНИЕ ROT в индикации угла разворота. Система ЧПУ также отображает угол разворота в дополнительной индикации состояния (СОСТОЯНИЕ POS.) В индикации состояния включается символ разворота плоскости обработки когда ЧПУ перемещает оси станка в соответствии с параметрами разворота плоскости обработки. Отмена разворота плоскости обработки Выберите функцию ощупывания нажмите Softkey ОЩУПЫВАНИЕ ROT Введите угол разворота 0 подтвердите клавишей Softkey УСТ. РАЗВОРОТ ПЛОСК. ОБРАБОТКИ Завершение функции ощупывания нажмите клавишу Softkey HEIDENHAIN TNC 620 385 13.7 Выверка заготовки с помощью измерительного щупа
