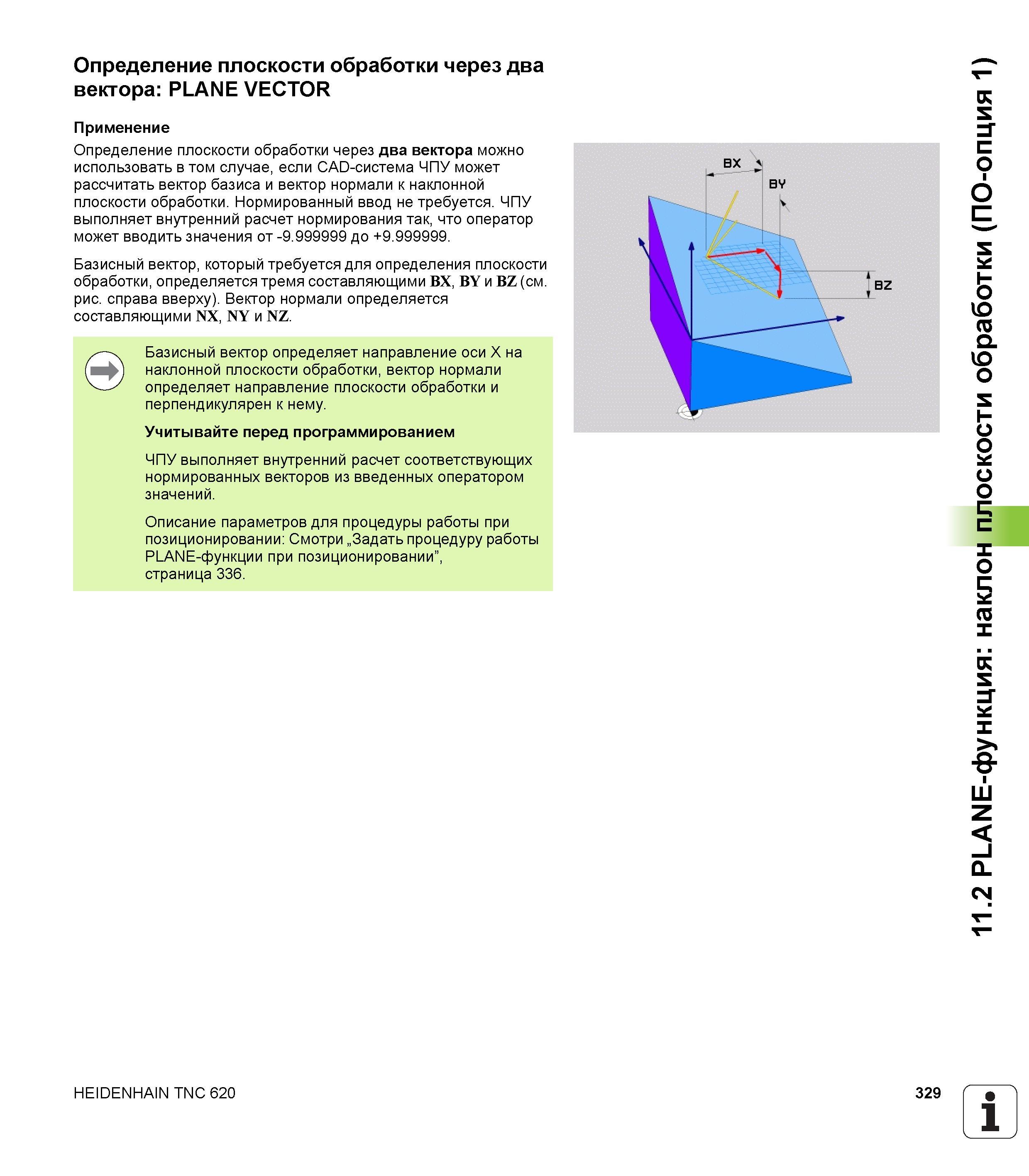

Определение плоскости обработки через два вектора можно использовать в том случае если CAD-система ЧПУ может рассчитать вектор базиса и вектор нормали к наклонной плоскости обработки. Нормированный ввод не требуется. ЧПУ выполняет внутренний расчет нормирования так что оператор может вводить значения от -9.999999 до +9.999999. Базисный вектор который требуется для определения плоскости обработки определяется тремя составляющими BX BY и BZ (см. рис. справа вверху). Вектор нормали определяется составляющими NX NY и NZ. Базисный вектор определяет направление оси X на наклонной плоскости обработки вектор нормали определяет направление плоскости обработки и перпендикулярен к нему. Учитывайте перед программированием ЧПУ выполняет внутренний расчет соответствующих нормированных векторов из введенных оператором значений. Описание параметров для процедуры работы при позиционировании Смотри Задать процедуру работы PLANE-функции при позиционировании страница 336. HEIDENHAIN TNC 620 329 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Определение плоскости обработки через два вектора PLANE VECTOR Применение
