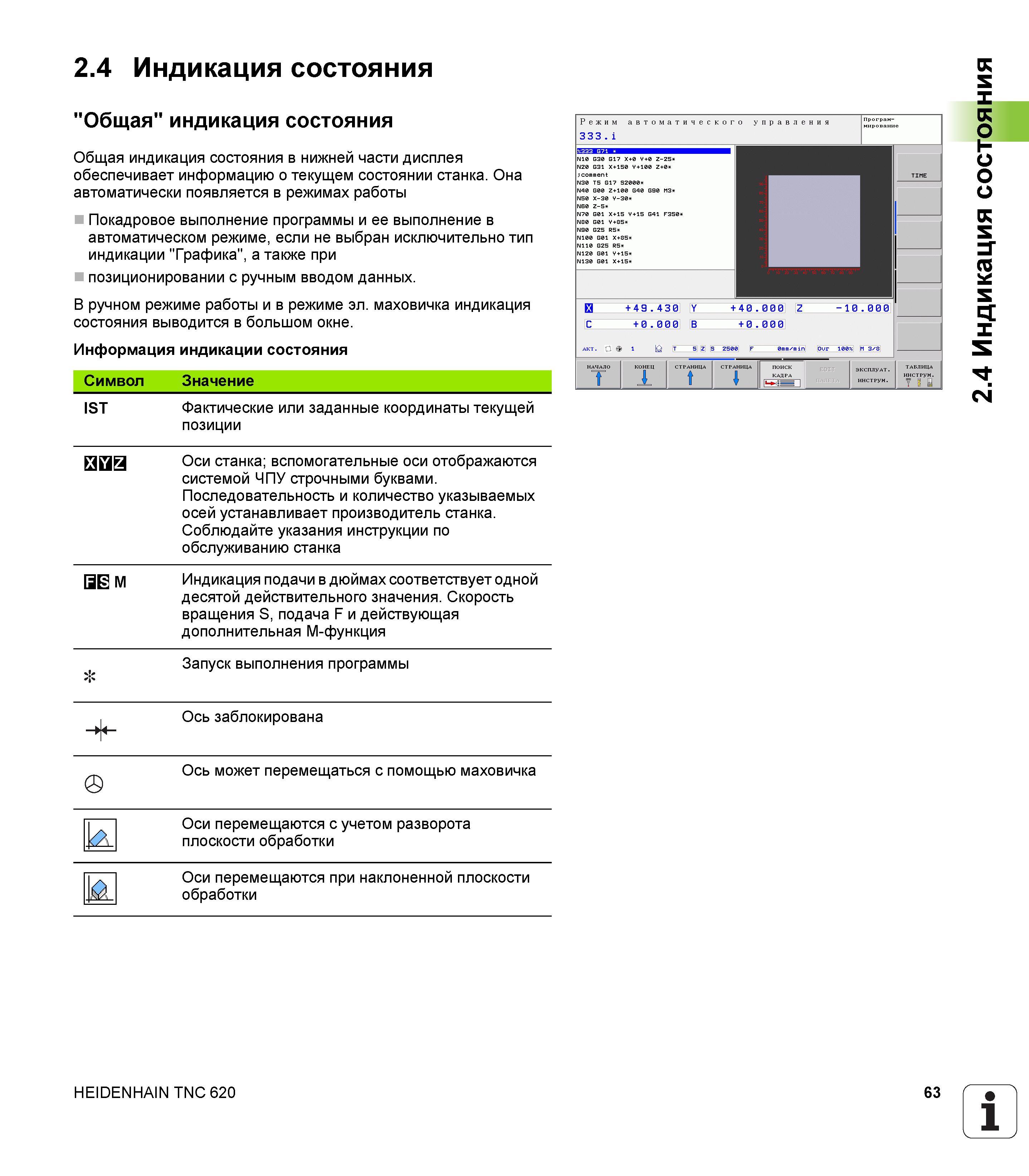

63 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.63 |
|||||
Общая индикация состояния в нижней части дисплея обеспечивает информацию о текущем состоянии станка Она автоматически появляется в режимах рОбщая индикация состояния в нижней части дисплея обеспечивает информацию о текущем состоянии станка. Она автоматически появляется в режимах работы Покадровое выполнение программы и ее выполнение в автоматическом режиме если не выбран исключительно тип индикации "Графика" а также при позиционировании с ручным вводом данных. В ручном режиме работы и в режиме эл. маховичка индикация состояния выводится в большом окне. Информация индикации состояния Символ Значение 1ST Фактические или заданные координаты текущей позиции xrnzl Оси станка вспомогательные оси отображаются системой ЧПУ строчными буквами. Последовательность и количество указываемых осей устанавливает производитель станка. Соблюдайте указания инструкции по обслуживанию станка Rg M Индикация подачи в дюймах соответствует одной десятой действительного значения. Скорость вращения S подача F и действующая дополнительная М-функция Запуск выполнения программы Ось заблокирована Ось может перемещаться с помощью маховичка Оси перемещаются с учетом разворота плоскости обработки 7 Оси перемещаются при наклоненной плоскости &Д обработки HEIDENHAIN TNC 620 63 1 У 2.4 Индикация состояния 2.4 Индикация состояния "Общая" индикация состояния |
|||||
