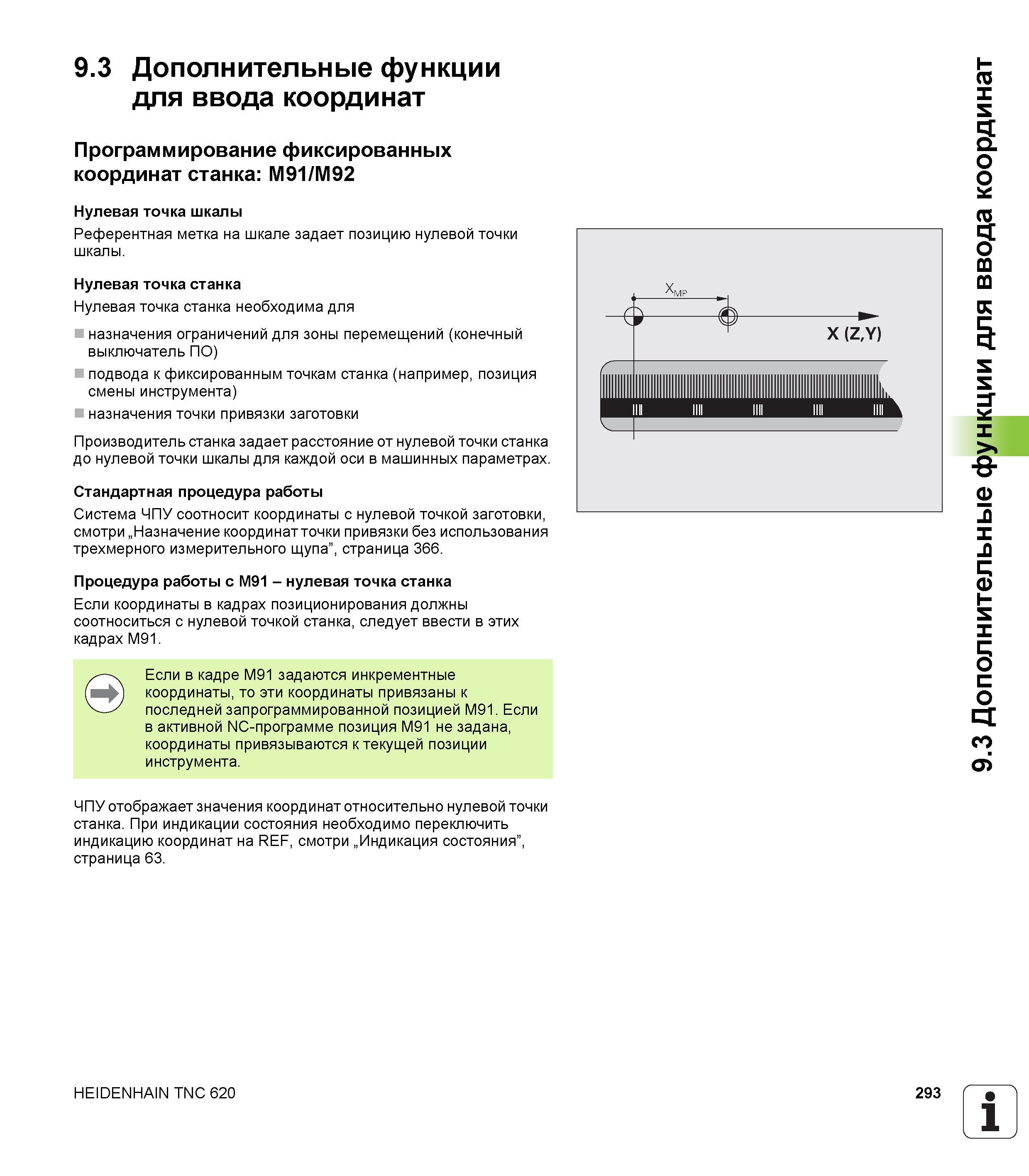

Нулевая точка станка необходима для назначения ограничений для зоны перемещений (конечный выключатель ПО) подвода к фиксированным точкам станка (например позиция смены инструмента) назначения точки привязки заготовки Производитель станка задает расстояние от нулевой точки станка до нулевой точки шкалы для каждой оси в машинных параметрах. Стандартная процедура работы Система ЧПУ соотносит координаты с нулевой точкой заготовки смотри Назначение координат точки привязки без использования трехмерного измерительного щупа страница 366. Процедура работы с M91 - нулевая точка станка Если координаты в кадрах позиционирования должны соотноситься с нулевой точкой станка следует ввести в этих кадрах M91. Если в кадре M91 задаются инкрементные координаты то эти координаты привязаны к последней запрограммированной позицией M91. Если в активной NC-программе позиция M91 не задана координаты привязываются к текущей позиции инструмента. ЧПУ отображает значения координат относительно нулевой точки станка. При индикации состояния необходимо переключить индикацию координат на REF смотри Индикация состояния страница 63. HEIDENHAIN TNC 620 293 1 9.3 Дополнительные функции для ввода координат 9.3 Дополнительные функции для ввода координат Программирование фиксированных координат станка M91 M92 Нулевая точка шкалы Референтная метка на шкале задает позицию нулевой точки шкалы. Нулевая точка станка
