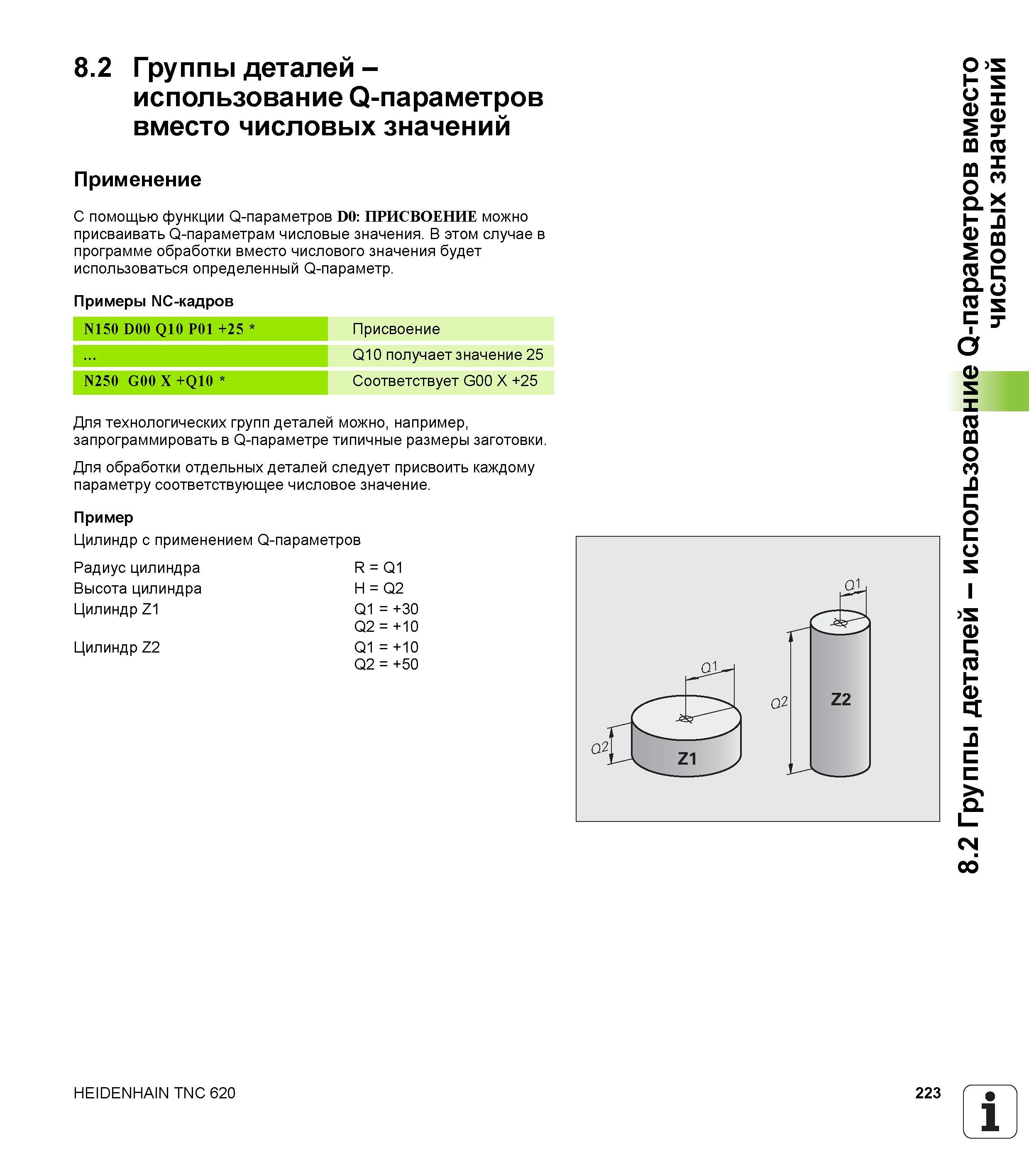

223 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.223 |
|||||
Группы деталей использование Q-параметров вместо числовых значений Применение С помощью функции Q-параметров D0 ПРИСВОЕНИЕ можно присваиватьГруппы деталей использование Q-параметров вместо числовых значений Применение С помощью функции Q-параметров D0 ПРИСВОЕНИЕ можно присваивать Q-параметрам числовые значения. В этом случае в программе обработки вместо числового значения будет использоваться определенный Q-параметр. Примеры NC-кадров N150 D00 Q10 P01 +25 Присвоение Q10 получает значение 25 Соответствует G00 X +25 N250 G00 X +Q10 Для технологических групп деталей можно например запрограммировать в Q-параметре типичные размеры заготовки. Для обработки отдельных деталей следует присвоить каждому параметру соответствующее числовое значение. Пример Цилиндр с применением Q-параметров Радиус цилиндра R Q1 Высота цилиндра H Q2 Цилиндр Z1 Q1 +30 Q2 +10 Цилиндр Z2 Q1 +10 Q2 +50 HEIDENHAIN TNC 620 223 1 8.2 Группы деталей - использование Q-параметров вместо числовых значений |
|||||
