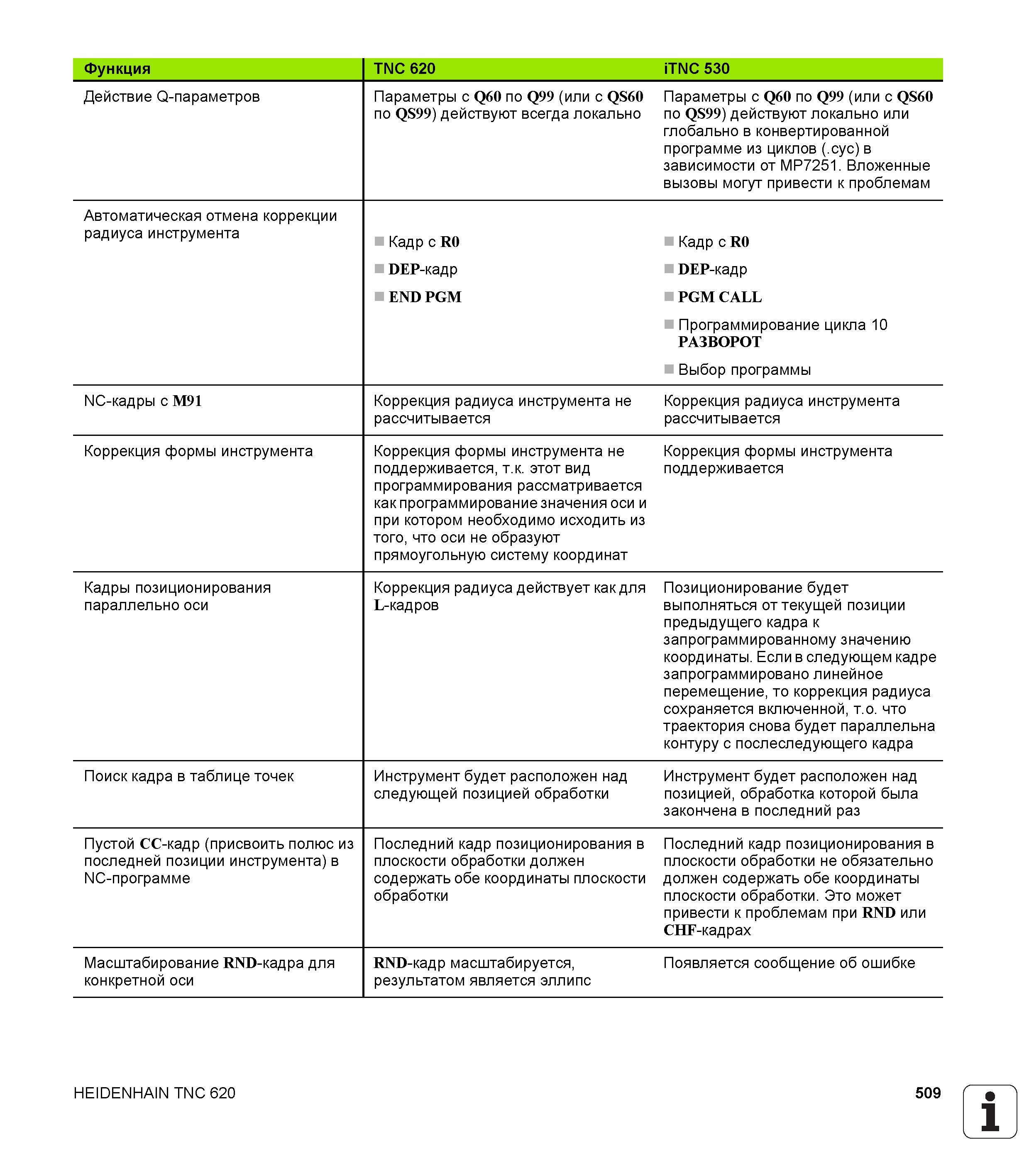

Функция TNC 620 iTNC 530 Действие Q-параметров Параметры с Q60 по Q99 (или с QS60 по QS99) действуют всегда локально Параметры с Q60 по Q99

Функция TNC 620 iTNC 530 Действие Q-параметров Параметры с Q60 по Q99 (или с QS60 по QS99) действуют всегда локально Параметры с Q60 по Q99 (или с QS60 по QS99) действуют локально или глобально в конвертированной программе из циклов (.cyc) в зависимости от MP7251. Вложенные вызовы могут привести к проблемам Автоматическая отмена коррекции радиуса инструмента Кадр с R0 Кадр с R0 DEP-кадр DEP-кадр END PGM PGM CALL Программирование цикла 10 РАЗВОРОТ Выбор программы NC-кадры с M91 Коррекция радиуса инструмента не рассчитывается Коррекция радиуса инструмента рассчитывается Коррекция формы инструмента Коррекция формы инструмента не поддерживается т.к. этот вид программирования рассматривается как программирование значения оси и при котором необходимо исходить из того что оси не образуют прямоугольную систему координат Коррекция формы инструмента поддерживается Кадры позиционирования параллельно оси Коррекция радиуса действует как для L-кадров Позиционирование будет выполняться от текущей позиции предыдущего кадра к запрограммированному значению координаты. Если в следующем кадре запрограммировано линейное перемещение то коррекция радиуса сохраняется включенной т.о. что траектория снова будет параллельна контуру с послеследующего кадра Поиск кадра в таблице точек Инструмент будет расположен над следующей позицией обработки Инструмент будет расположен над позицией обработка которой была закончена в последний раз Пустой CC-кадр (присвоить полюс из последней позиции инструмента) в NC-программе Последний кадр позиционирования в плоскости обработки должен содержать обе координаты плоскости обработки Последний кадр позиционирования в плоскости обработки не обязательно должен содержать обе координаты плоскости обработки. Это может привести к проблемам при RND или CHF-кадрах Масштабирование RND-кадра для конкретной оси RND-кадр масштабируется результатом является эллипс Появляется сообщение об ошибке HEIDENHAIN TNC 620 509 1
