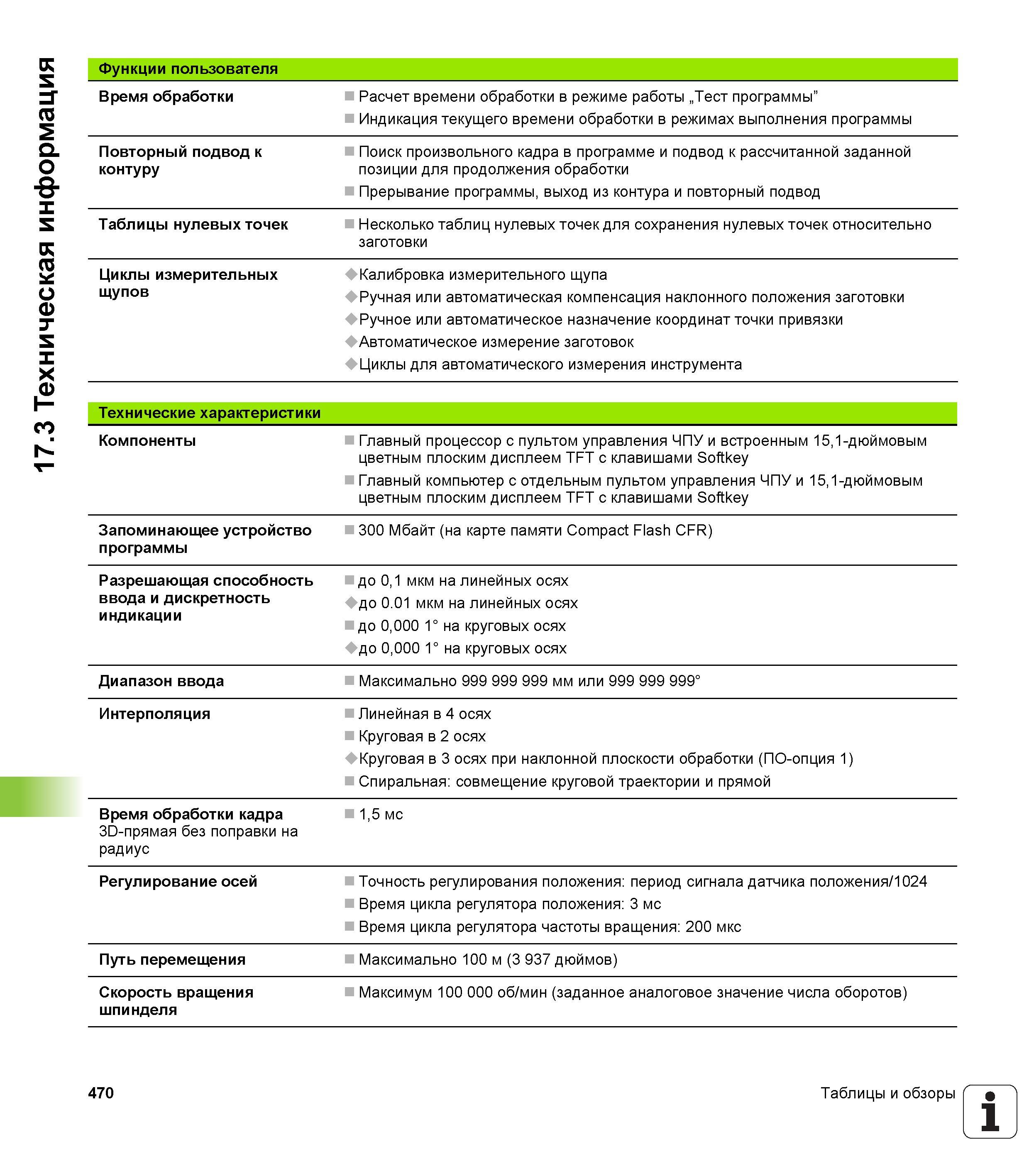

Функции пользователя Время обработки Расчет времени обработки в режиме работы Тест программы Индикация текущего времени обработки в режимах выполнения программы Повторный подвод к контуру Поиск произвольного кадра в программе и подвод к рассчитанной заданной позиции для продолжения обработки Прерывание программы выход из контура и повторный подвод Таблицы нулевых точек Несколько таблиц нулевых точек для сохранения нулевых точек относительно заготовки Циклы измерительных щупов Калибровка измерительного щупа Ручная или автоматическая компенсация наклонного положения заготовки 17.3 Техническая информация Ручное или автоматическое назначение координат точки привязки Автоматическое измерение заготовок Циклы для автоматического измерения инструмента Технические характеристики Компоненты Главный процессор с пультом управления ЧПУ и встроенным 151-дюймовым цветным плоским дисплеем TFT с клавишами Softkey Главный компьютер с отдельным пультом управления ЧПУ и 151-дюймовым цветным плоским дисплеем TFT с клавишами Softkey Запоминающее устройство программы 300 Mбайт (на карте памяти Compact Flash CFR) Разрешающая способность ввода и дискретность индикации до 01 мкм на линейных осях до 0.01 мкм на линейных осях до 0000 1 на круговых осях до 0000 1 на круговых осях Диапазон ввода Максимально 999 999 999 мм или 999 999 999 Интерполяция Линейная в 4 осях Круговая в 2 осях Круговая в 3 осях при наклонной плоскости обработки (ПО-опция 1) Спиральная совмещение круговой траектории и прямой Время обработки кадра зD-прямая без поправки на радиус 15 мс Регулирование осей Точность регулирования положения период сигнала датчика положения 1024 Время цикла регулятора положения 3 мс Время цикла регулятора частоты вращения 200 мкс Путь перемещения Максимально 100 м (3 937 дюймов) Скорость вращения шпинделя Максимум 100 000 об/мин (заданное аналоговое значение числа оборотов) 470 Таблицы и обзоры 1
