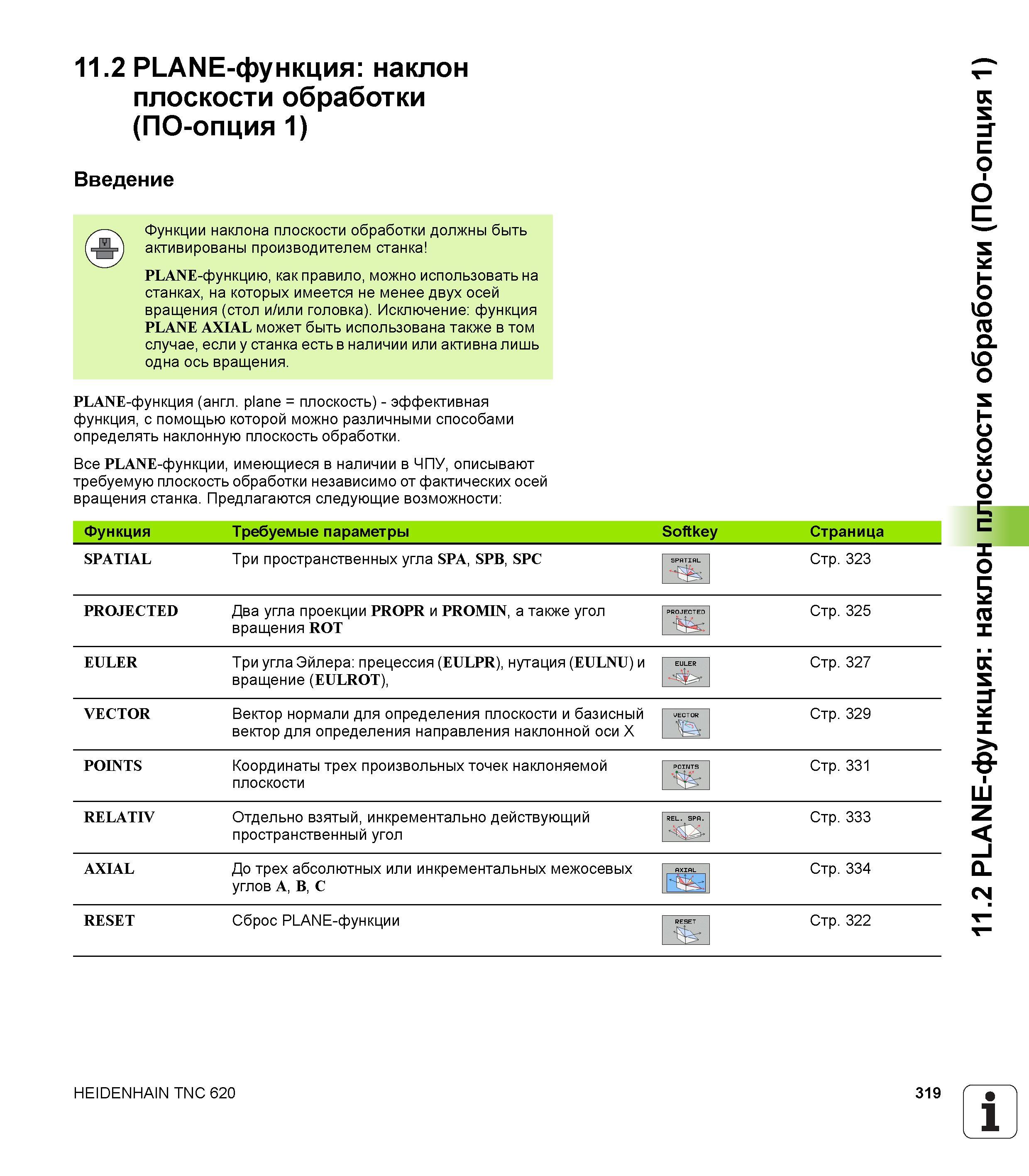

Функции наклона плоскости обработки должны быть активированы производителем станка PLANE-функцию как правило можно использовать на станках на которых имеется не менее двух осей вращения (стол и или головка). Исключение функция PLANE AXIAL может быть использована также в том случае если у станка есть в наличии или активна лишь одна ось вращения. PLANE-функция (англ. plane плоскость) - эффективная функция с помощью которой можно различными способами определять наклонную плоскость обработки. Все PLANE-функции имеющиеся в наличии в ЧПУ описывают требуемую плоскость обработки независимо от фактических осей вращения станка. Предлагаются следующие возможности Функция Требуемые параметры Softkey Страница SPATIAL Три пространственных угла SPA SPB SPC Стр. 323 PROJECTED Два угла проекции PROPR и PROMIN а также угол вращения ROT Стр. 325 EULER Три угла Эйлера прецессия (EULPR) нутация (EULNU) и вращение (EULROT) Стр. 327 VECTOR Вектор нормали для определения плоскости и базисный вектор для определения направления наклонной оси X Стр. 329 POINTS Координаты трех произвольных точек наклоняемой плоскости Стр. 331 RELATIV Отдельно взятый инкрементально действующий пространственный угол Стр. 333 AXIAL До трех абсолютных или инкрементальных межосевых углов A B C Стр. 334 RESET Сброс PLANE-функции Стр. 322 HEIDENHAIN TNC 620 319 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Введение
