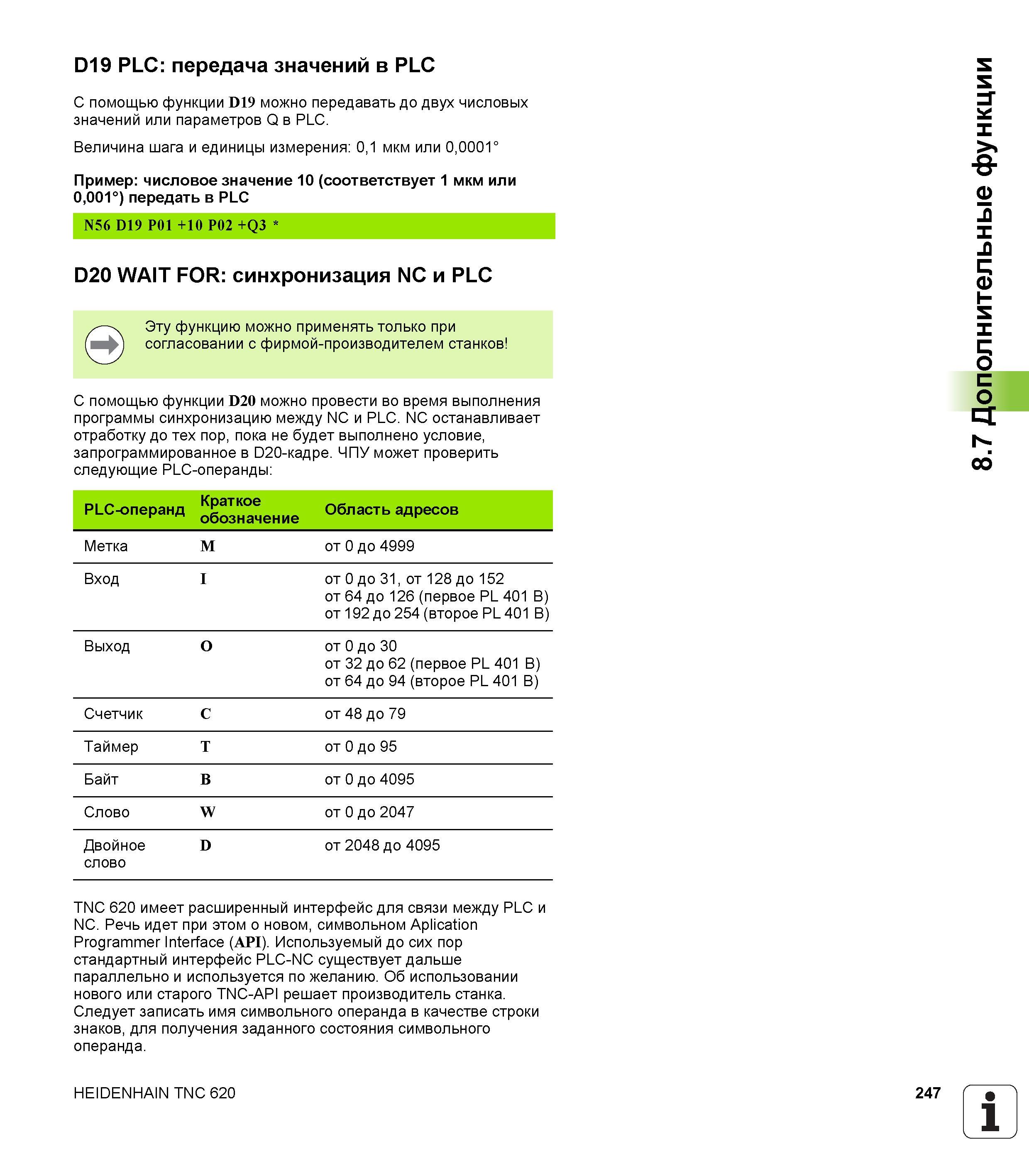

Эту функцию можно применять только при согласовании с фирмой-производителем станков С помощью функции D20 можно провести во время выполнения программы синхронизацию между NC и PLC. Nc останавливает отработку до тех пор пока не будет выполнено условие запрограммированное в D20-кадре. ЧПУ может проверить следующие PLC-операнды PLC-операнд Краткое обозначение Область адресов Метка M от 0 до 4999 Вход I от 0 до 31 от 128 до 152 от 64 до 126 (первое PL 401 B) от 192 до 254 (второе PL 401 B) Выход O от 0 до 30 от 32 до 62 (первое PL 401 B) от 64 до 94 (второе PL 401 B) Счетчик C от 48 до 79 Таймер T от 0 до 95 Байт B от 0 до 4095 Слово W от 0 до 2047 Двойное слово D от 2048 до 4095 TNC 620 имеет расширенный интерфейс для связи между PLC и NC. Речь идет при этом о новом символьном Aplication Programmer Interface (API). Используемый до сих пор стандартный интерфейс PLC-NC существует дальше параллельно и используется по желанию. Об использовании нового или старого TNC-API решает производитель станка. Следует записать имя символьного операнда в качестве строки знаков для получения заданного состояния символьного операнда. HEIDENHAIN TNC 620 247 1 8.7 Дополнительные функции D19 PLC:передача значений в PLC С помощью функции D19 можно передавать до двух числовых значений или параметров Q в PLC. Величина шага и единицы измерения 01 мкм или 00001 Пример числовое значение 10 (соответствует 1 мкм или 0001) передать в PLC N56 D19 P01 +10 P02 +Q3 D20 WAIT FOR синхронизация NC и PLC
