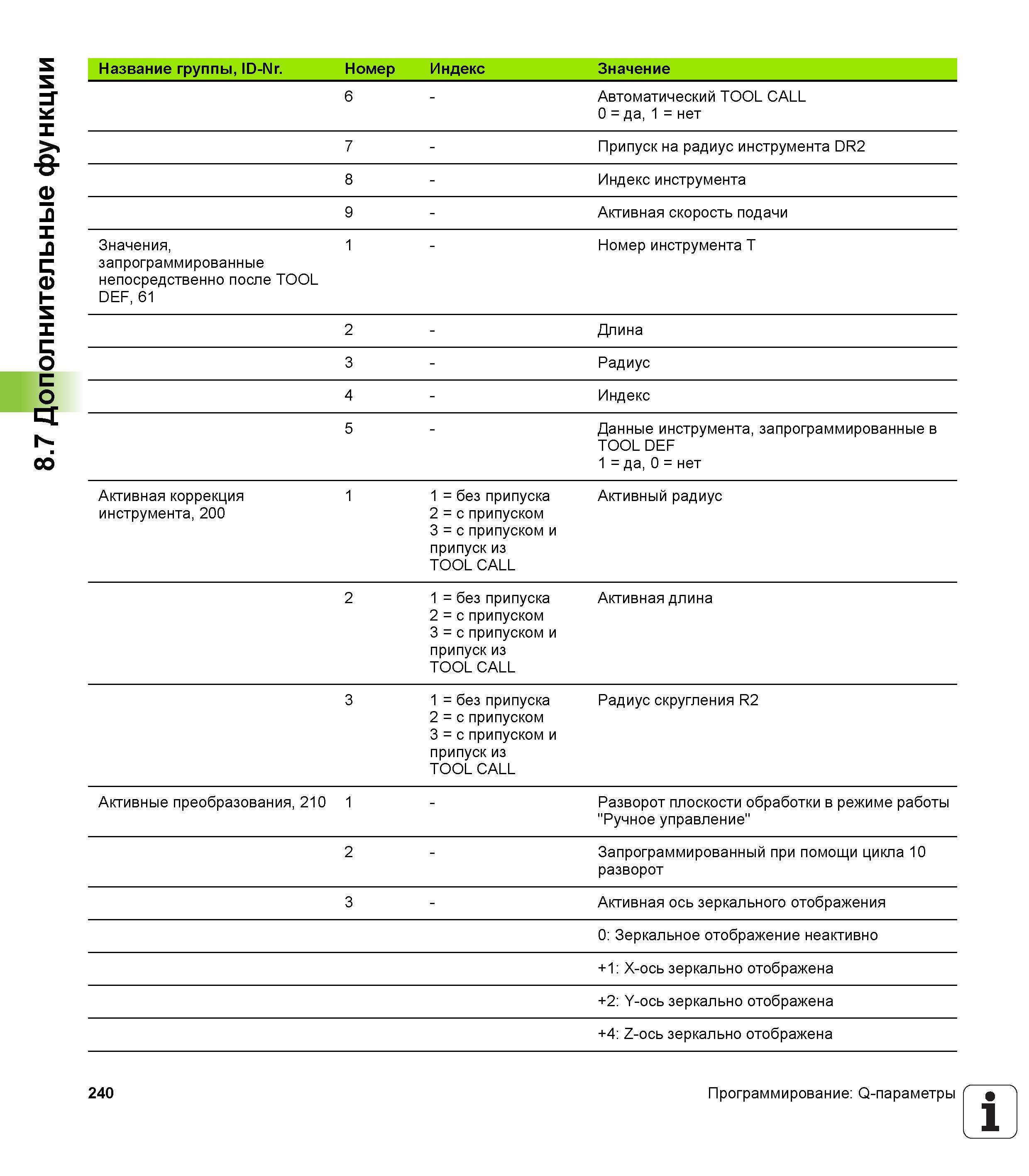

240 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.240 |
|||||
Дополнительные функции Название группы ID-Nr Номер Индекс Значение 6 - Автоматический TOOL CALL 0 да 1 нет 7 - Припуск на радиус инструментаДополнительные функции Название группы ID-Nr. Номер Индекс Значение 6 - Автоматический TOOL CALL 0 да 1 нет 7 - Припуск на радиус инструмента DR2 8 - Индекс инструмента 9 - Активная скорость подачи Значения запрограммированные непосредственно после TOOL DEF 61 1 Номер инструмента T 2 - Длина 3 - Радиус 4 - Индекс 5 - Данные инструмента запрограммированные в TOOL DEF 1 да 0 нет Активная коррекция инструмента 200 1 1 без припуска 2 с припуском 3 с припуском и припуск из TOOL CALL Активный радиус 2 1 без припуска 2 с припуском 3 с припуском и припуск из TOOL CALL Активная длина 3 1 без припуска 2 с припуском 3 с припуском и припуск из TOOL CALL Радиус скругления R2 Активные преобразования 210 1 - Разворот плоскости обработки в режиме работы "Ручное управление" 2 - Запрограммированный при помощи цикла 10 разворот 3 - Активная ось зеркального отображения 0 Зеркальное отображение неактивно + 1 X-ось зеркально отображена +2 Y-ось зеркально отображена +4 Z-ось зеркально отображена 240 Программирование Q-параметры 1 |
|||||
