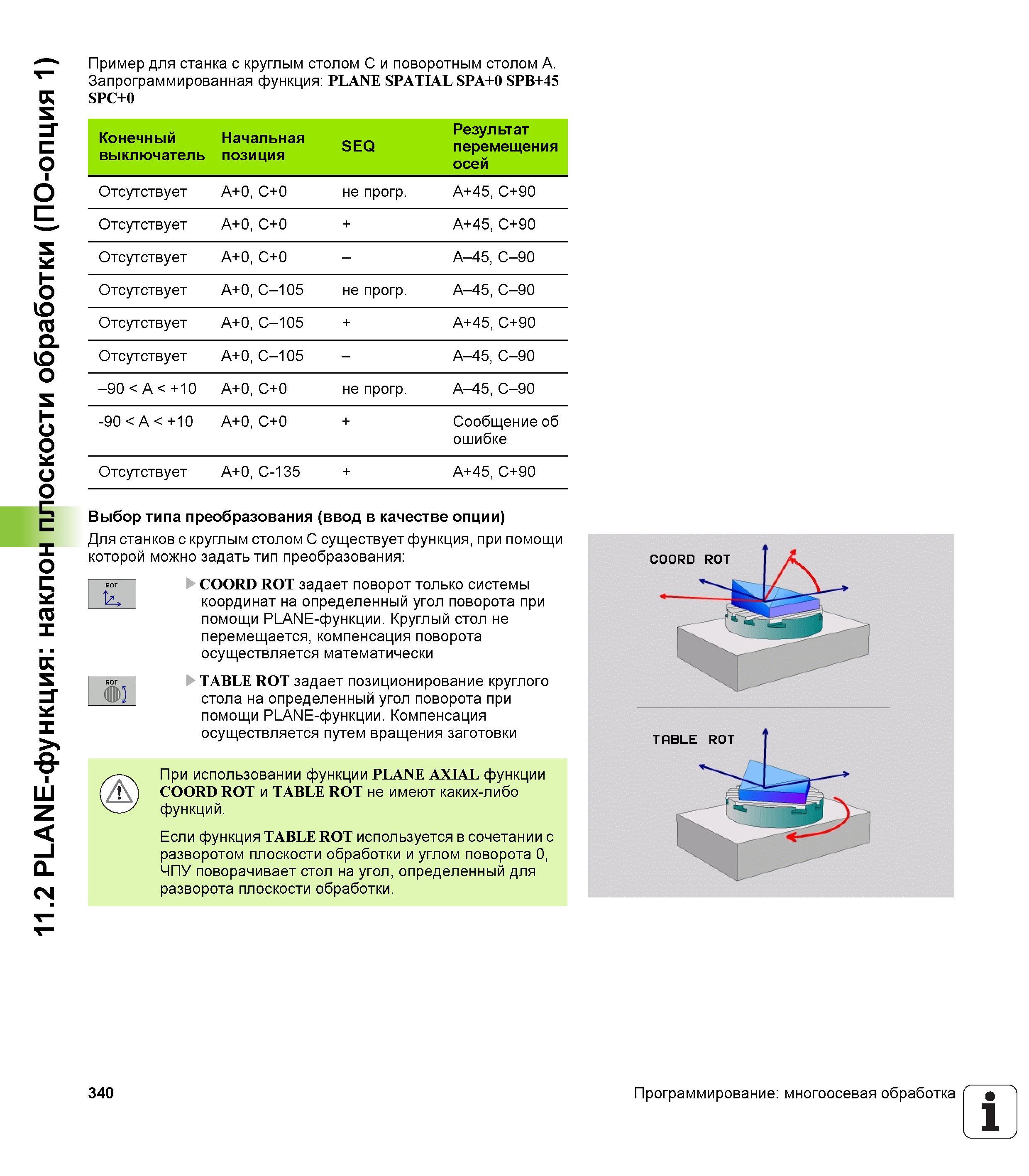

Для станков с круглым столом существует функция при помощи которой можно задать тип преобразования COORD ROT задает поворот только системы координат на определенный угол поворота при помощи PLANE-функции. Круглый стол не перемещается компенсация поворота осуществляется математически TABLE ROT задает позиционирование круглого стола на определенный угол поворота при помощи PLANE-функции. Компенсация осуществляется путем вращения заготовки При использовании функции PLANE AXIAL функции COORD ROT и TABLE ROT не имеют каких-либо функций. Если функция TABLE ROT используется в сочетании с разворотом плоскости обработки и углом поворота 0 ЧПУ поворачивает стол на угол определенный для разворота плоскости обработки. ROT К TRBLE ROT I 340 Программирование многоосевая обработка 1 11.2 PLANE-функция наклон плоскости обработки (ПО-опция 1) Пример для станка с круглым столом C и поворотным столом A. Запрограммированная функция PLANE SPATIAL SPA+0 SPB+45 SPC+0 Конечный Начальная SEQ Результат выключатель позиция перемещения осей Отсутствует A+0 C+0 не прогр. A+45 C+90 Отсутствует A+0 C+0 + A+45 C+90 Отсутствует A+0 C+0 - A-45 C-90 Отсутствует A+0 C-105 не прогр. A-45 C-90 Отсутствует A+0 C-105 + A+45 C+90 Отсутствует A+0 C-105 - A-45 C-90 -90 A +10 A+0 C+0 не прогр. A-45 C-90 -90 A +10 A+0 C+0 + Сообщение об ошибке Отсутствует A+0 C-135 + A+45 C+90 Выбор типа преобразования (ввод в качестве опции)
