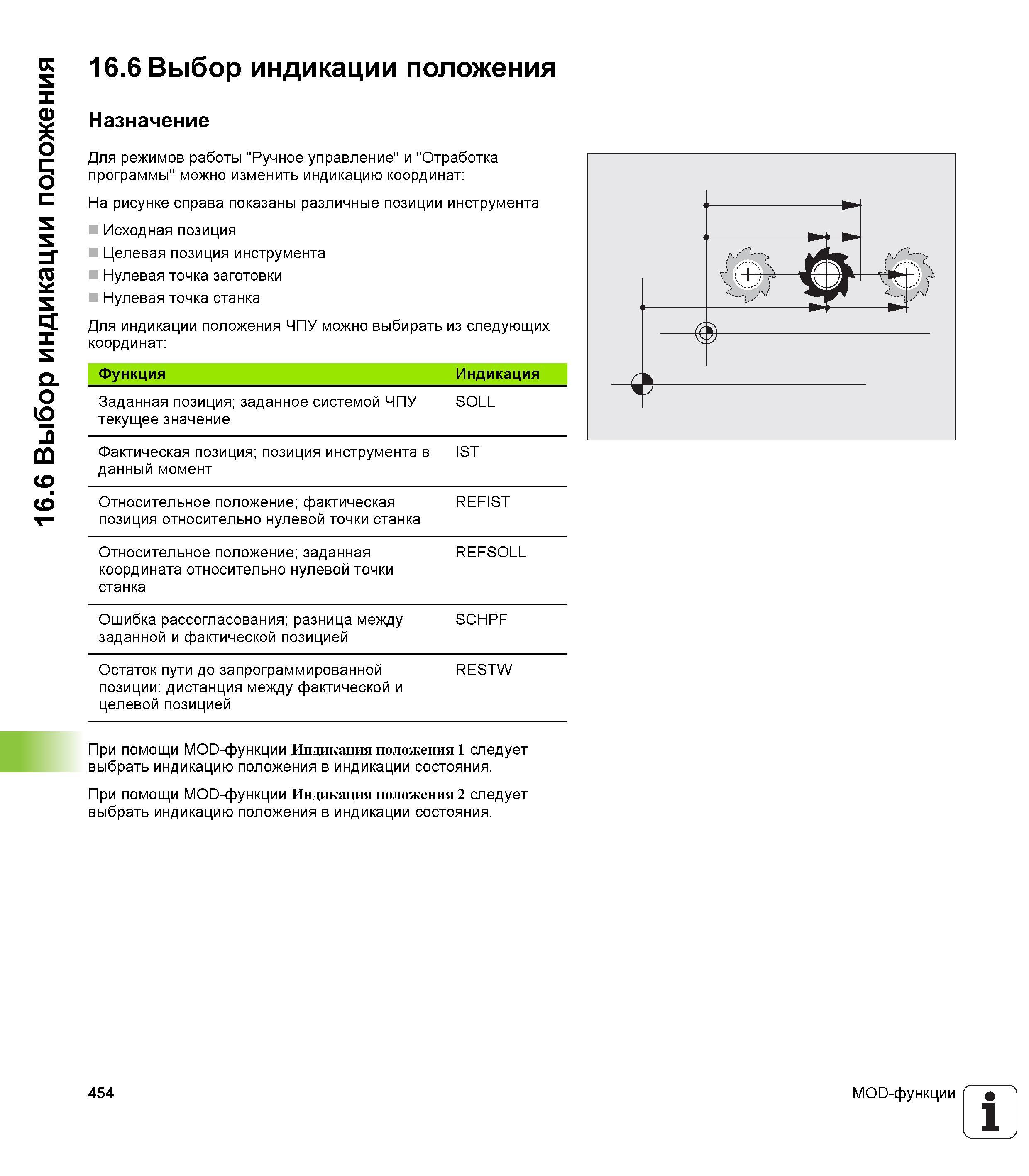

Для индикации положения ЧПУ Heidenhain TNC 620 можно выбирать из следующих координат Заданная позиция заданное системой ЧПУ текущее значение SOLL Фактическая позиция позиция инструмента в данный момент IST Относительное положение фактическая позиция относительно нулевой точки станка REFIST Относительное положение заданная координата относительно нулевой точки станка REFSOLL Ошибка рассогласования разница между заданной и фактической позицией SCHPF Остаток пути до запрограммированной позиции дистанция между фактической и целевой позицией RESTW При помощи MOD-функции Индикация положения 1 следует выбрать индикацию положения в индикации состояния. При помощи MOD-функции Индикация положения 2 следует выбрать индикацию положения в индикации состояния. 454 MOD-функции 1 16.6 Выбор индикации положения 16.6 Выбор индикации положения Назначение Для режимов работы "Ручное управление" и "Отработка программы" можно изменить индикацию координат На рисунке справа показаны различные позиции инструмента Исходная позиция Целевая позиция инструмента Нулевая точка заготовки Нулевая точка станка Функция Индикация
