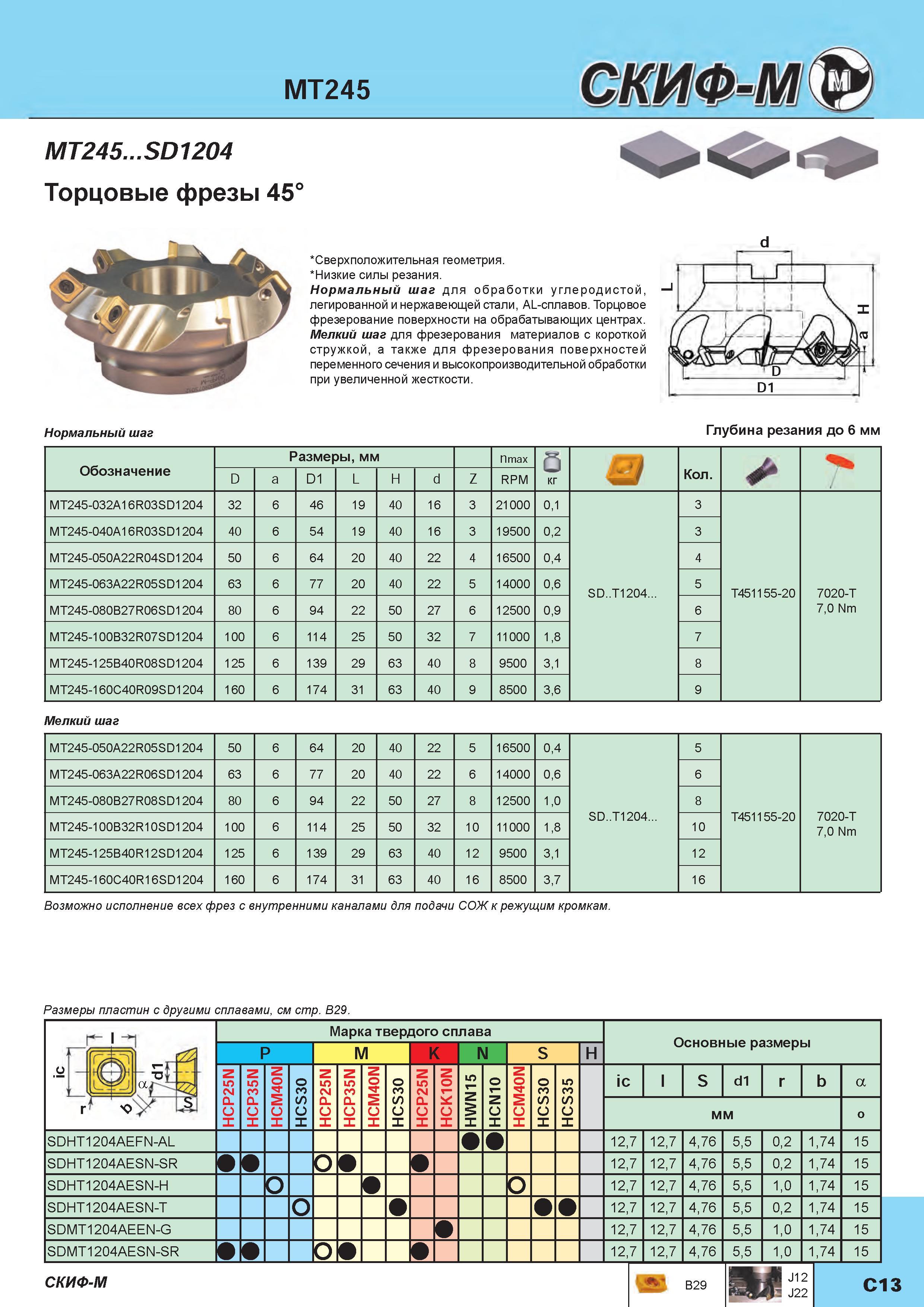

Российские торцовые насадные фрезы Скиф-М MT245 ... SD1204 со сверхположительной режущей геометрией для фрезерования с главным углом в плане 45 градусов Данный металлорежущий инструмент с нормальным шагом для механической обработки углеродистой легированной и нержавеющей стали, алюминиевых сплавов. Торцовое фрезерование поверхности на обрабатывающих центрах. Мелкий шаг для фрезерования материалов с короткой стружкой а также для фрезерования поверхностей переменного сечения и высокопроизводительной обработки при увеличенной жесткости. Нормальный шаг d Обозначение Размеры мм nmax 3 кг D a D1 L H d Z RPM MT245-032A16R03SD1204 32 6 46 19 40 16 3 21000 01 MT245-040A16R03SD1204 40 6 54 19 40 16 3 19500 02 MT245-050A22R04SD1204 50 6 64 20 40 22 4 16500 04 MT245-063A22R05SD1204 63 6 77 20 40 22 5 14000 06 MT245-080B27R06SD1204 80 6 94 22 50 27 6 12500 09 MT245-100B32R07SD1204 100 6 114 25 50 32 7 11000 18 MT245-125B40R08SD1204 125 6 139 29 63 40 8 9500 31 MT245-160C40R09SD1204 160 6 174 31 63 40 9 8500 36 SD..T1204.. Количество T451155-20 7020-T 70 Nm 3 3 4 5 6 7 8 9 Мелкий шаг MT245-050A22R05SD1204 50 6 64 20 40 22 5 16500 04 5 MT245-063A22R06SD1204 63 6 77 20 40 22 6 14000 06 6 MT245-080B27R08SD1204 80 6 94 22 50 27 8 12500 10 SD..T1204 8 T451155-20 7020-T 70 Nm MT245-100B32R10SD1204 100 6 114 25 50 32 10 11000 18 10 MT245-125B40R12SD1204 125 6 139 29 63 40 12 9500 31 12 MT245-160C40R16SD1204 160 6 174 31 63 40 16 8500 37 16 Возможно исполнение всех фрез с внутренними каналами для подачи СОЖ к режущим кромкам. Размеры пластин с другими сплавами см стр. B29. t Марка твердого сплава Основные размеры О 1 P 1 1 M 1 K N 1 S H 1 a HCP25N HCP35N HCM40N HCS30 HCP25N HCP35N HCM40N HCS30 HCP25N HCK10N HWN15 HCN10 HCM40N HCS30 HCS35 ic l S d1 r b a r" -S- мм o SDHT1204AEFN-AL 127 127 476 55 02 174 15 SDHT1204AESN-SR О 127 127 476 55 02 174 15 SDHT1204AESN-H 127 127 476 55 10 174 15 SDHT1204AESN-T О 127 127 476 55 02 174 15 SDMT1204AEEN-G 127 127 476 55 10 174 15 SDMT1204AESN-SR о 127 127 476 55 10 174 15 СКИФ-М B29 BJ12 J22 C13 Низкие силы резания.
