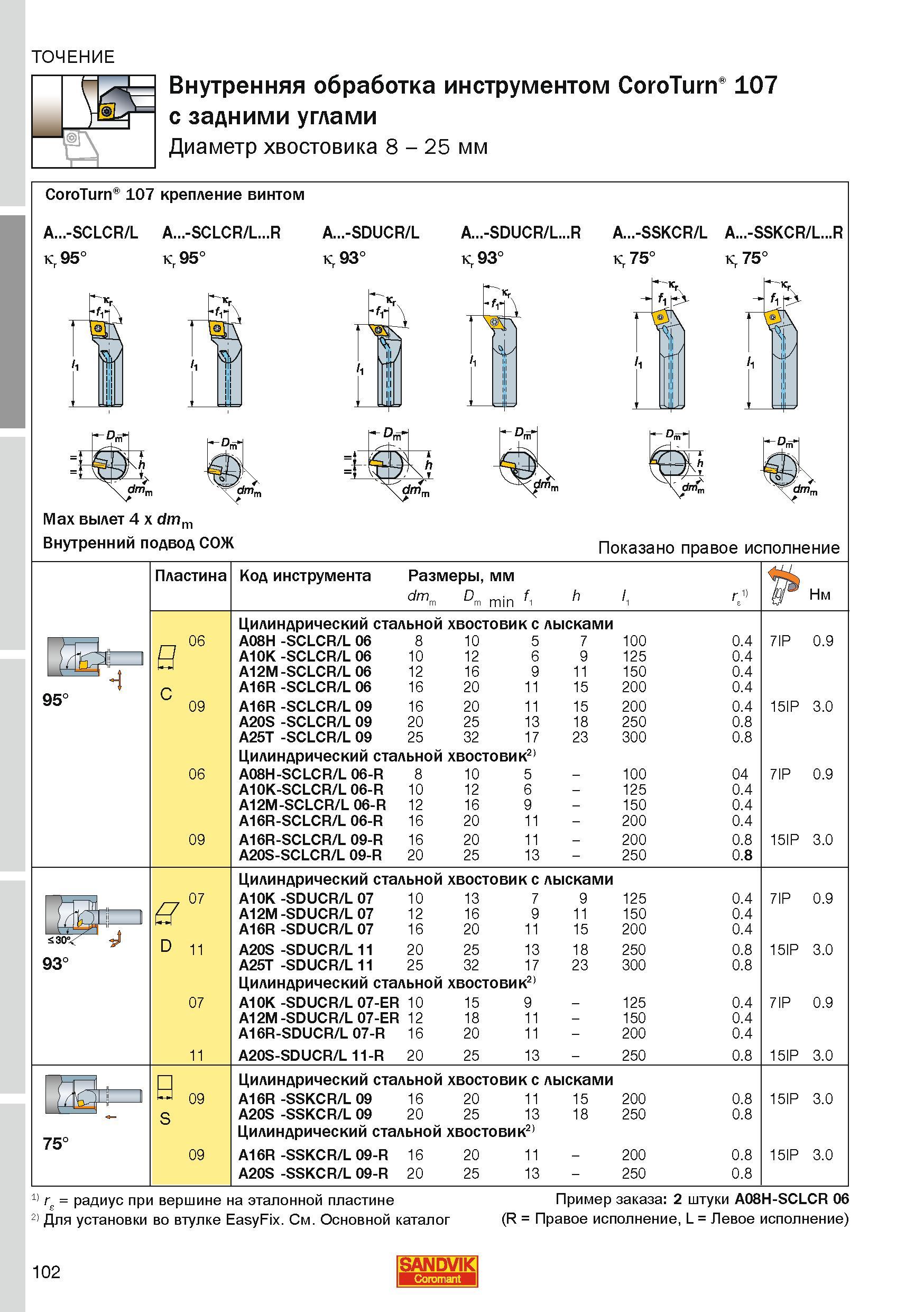

Резцы токарные расточные сборные Sandvik CoroTurn 107 с твердосплавными режущими пластинами и цилиндрическим хвостовиком. Типы и основные размеры102 Каталог SANDVIK COROMANT 2010 CoroKey Режущий инструмент для точения фрезерования сверления Стр.102 |
|||||
Резцы токарные расточные сборные Sandvik CoroTurn 107 с твердосплавными режущими пластинами и цилиндрическим хвостовиком. Типы и основные размеры Резцы токарные расточные сборные Sandvik CoroTurn 107 с твердосплавными режущими пластинами и цилиндрическим хвостовиком. Типы и основные размеры Внутренняя обработка металлрежущим инструментом с задними углами Диаметр хвостовика 8 - 25 мм CoroTurn 107 крепление винтом ТОЧЕНИЕ A...-SCLCR/L A...-SCLCR L...R A...-SDUCR/L Kr 93 A...-SDUCR L...R A...-SSKCR/L A...-SSKCR L...R K 93 Kr 75 Kr 75 Max вылет 4 x dmm Внутренний подвод СОЖ Показано правое исполнение 95 Пластина в C Код инструмента Размеры мм dm D f1 h l r11 U Нм m m min 1 Цилиндрический стальной хвостовик с лысками 06 A08H -SCLCR/L 06 8 10 5 7 100 0.4 7IP 0.9 A10K -SCLCR/L 06 10 12 6 9 125 0.4 A12M -SCLCR/L 06 12 16 9 11 150 0.4 A16R -SCLCR/L 06 16 20 11 15 200 0.4 09 A16R -SCLCR/L 09 16 20 11 15 200 0.4 15IP 3.0 A20S -SCLCR/L 09 20 25 13 18 250 0.8 A25T -SCLCR/L 09 25 32 17 23 300 0.8 Цилиндрический стальной хвостовик21 06 A08H-SCLCR/L 06-R 8 10 5 100 04 7IP 0.9 A10K-SCLCR/L 06-R 10 12 6 125 0.4 A12M-SCLCR/L 06-R 12 16 9 150 0.4 A16R-SCLCR/L 06-R 16 20 11 200 0.4 09 A16R-SCLCR/L 09-R 16 20 11 200 0.8 15IP 3.0 A20S-SCLCR/L 09-R 20 25 13 250 0.8 Цилиндрический стальной хвостовик с лысками 07 A10K -SDUCR/L 07 10 13 7 9 125 0.4 7IP 0.9 A12M -SDUCR/L 07 12 16 9 11 150 0.4 A16R -SDUCR/L 07 16 20 11 15 200 0.4 11 A20S -SDUCR/L 11 20 25 13 18 250 0.8 15IP 3.0 A25T -SDUCR/L 11 25 32 17 23 300 0.8 Цилиндрический стальной хвостовик21 07 A10K -SDUCR/L 07-ER 10 15 9 125 0.4 7IP 0.9 A12M -SDUCR/L 07-ER 12 18 11 150 0.4 A16R-SDUCR/L 07-R 16 20 11 200 0.4 11 A20S-SDUCR/L 11-R 20 25 13 250 0.8 15IP 3.0 Цилиндрический стальной хвостовик с лысками 09 A16R -SSKCR/L 09 16 20 11 15 200 0.8 15IP 3.0 A20S -SSKCR/L 09 20 25 13 18 250 0.8 Цилиндрический стальной хвостовик21 09 A16R -SSKCR/L 09-R 16 20 11 200 0.8 15IP 3.0 A20S -SSKCR/L 09-R 20 25 13 250 0.8 а S30V 93 75 радиус при вершине на эталонной пластине 1 Для установки во втулке EasyFix. См. Основной каталог (R Пример заказа 2 штуки A08H-SCLCR 06 Правое исполнение L Левое исполнение) 102 SANDVIK Kr 95 Kr 95 |
|||||
