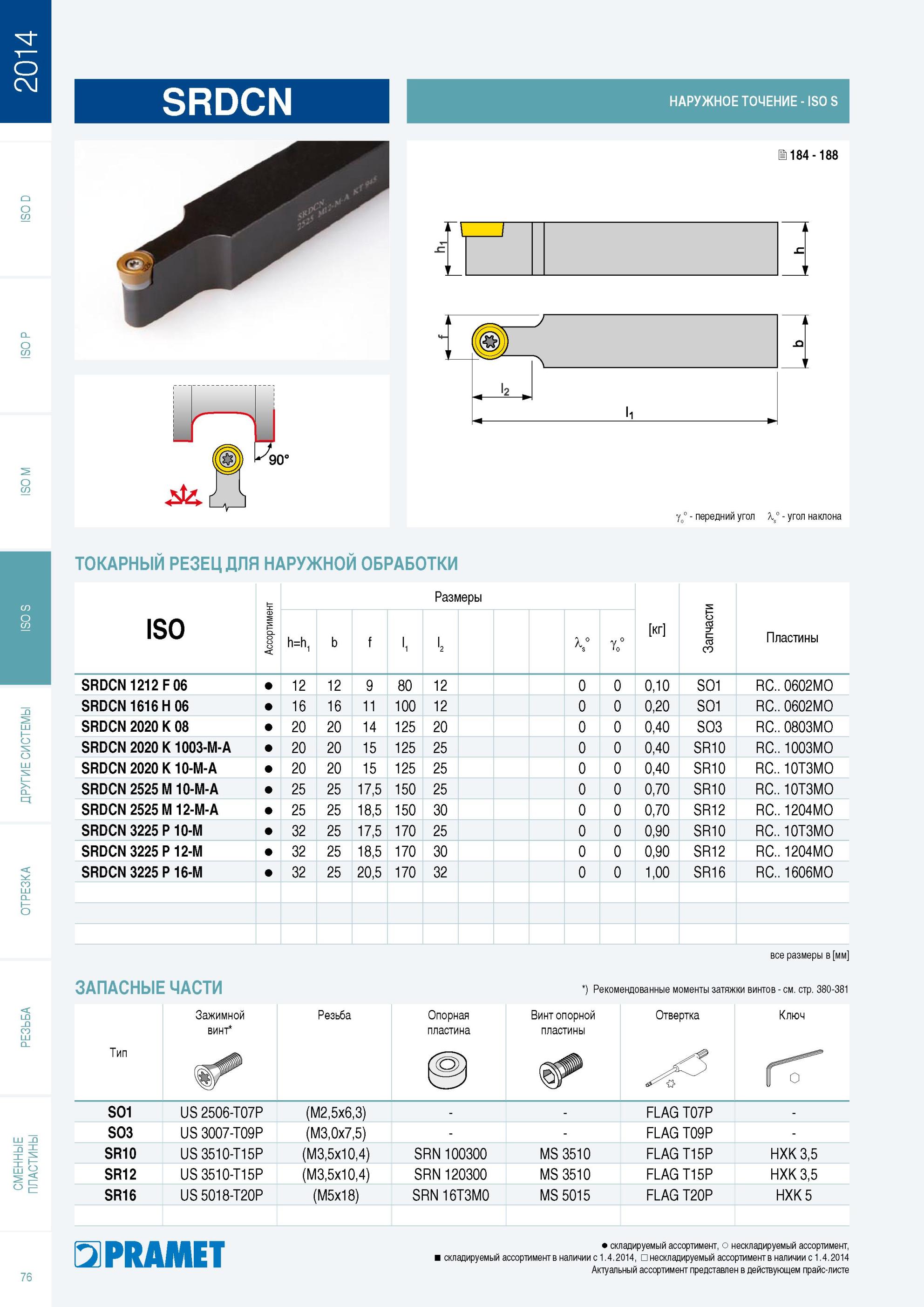

Резцы Pramet SRDCN для контурного наружного точения с механическим креплением сменных режущих пластин с задним углом круглой формы Траектория движения инструмента НАРУЖНОЕ ТОЧЕНИЕ ISO S SRDCN 2184 188 у0° передний угол А угол наклона Токарный резец ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO Ассортимент Размеры Вес указан в кг Запчасти Пластины h=h1 b f I1 l2 V Yo° SRDCN 1212 F 06 12 12 9 80 12 0 0,10 SO1 RC 0602MO SRDCN 1616 H 06 16 16 11 100 12 0 0,20 SO1 RC 0602MO SRDCN 2020 K 08 20 20 14 125 20 0 0,40 SO3 RC 0803MO SRDCN 2020 K 1003-M-A 20 20 15 125 25 0 0,40 SR10 RC 1003MO SRDCN 2020 K 10-M-A 20 20 15 125 25 0 0,40 SR10 RC 10T3MO SRDCN 2525 M 10-M-A 25 25 17,5 150 25 0 0,70 SR10 RC 10T3MO SRDCN 2525 M 12-M-A 25 25 18,5 150 30 0 0,70 SR12 RC 1204MO SRDCN 3225 P 10-M 32 25 17,5 170 25 0 0,90 SR10 RC 10T3MO SRDCN 3225 P 12-M 32 25 18,5 170 30 0 0,90 SR12 RC 1204MO SRDCN 3225 P 16-M 32 25 20,5 170 32 0 1,00 SR16 RC 1606MO Все размеры указаны в мм Запасные части Рекомендованные моменты затяжки винтов Тип Зажимной винт Резьба Опорная пластина Винт опорной пластины Отвертка Ключ SO1 US 2506-T07P (M2,5x6,3 FLAG T07P SO3 US 3007-T09P (M3,0x7,5 FLAG T09P SR10 US 3510-T15P (M3,5x10,4 SRN 100300 MS 3510 FLAG T15P HXK 3,5 SR12 US 3510-T15P (M3,5x10,4 SRN 120300 MS 3510 FLAG T15P HXK 3,5 SR16 US 5018-T20P (M5x18 SRN 16T3M0 MS 5015 FLAG T20P HXK 5 76 PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе
