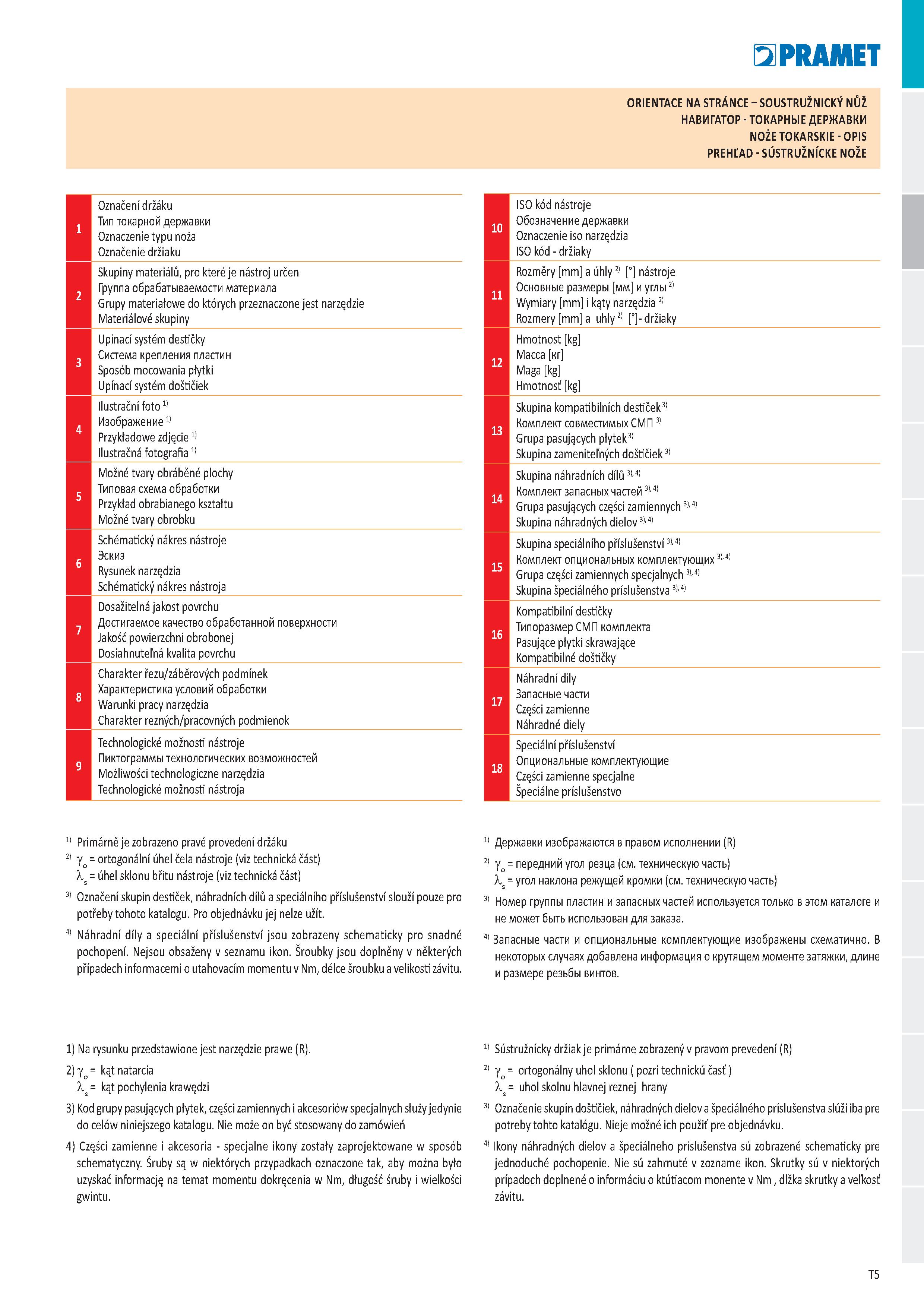

Резцы по металлу со сменными пластинами Основные характеристики режущего инструмента представленные в каталоге Тип державки Схема крепления СМП _ ORIENTACE NA STRANCE - SOUSTRUZNICKY NUZ НАВИГАТОР - ТОКАРНЫЕ ДЕРЖАВКИ NOŻE TOKARSKIE - OPIS PREHĽAD - SÚSTRUŽNÍCKE NOŽE Označení držáku Тип токарной державки Oznaczenie typu noża Označenie držiaku 0 ISO kód nástroje Обозначение державки Oznaczenie iso narzędzia ISO kód - držiaky 2 Skupiny materiálů, pro které je nástroj určen Группа обрабатываемости материала Grupy materiałowe do których przeznaczone jest narzędzie Materiálové skupiny Rozměry mm a úhly 2) ° nástroje Основные размеры мм и углы 2) Wymiary mm i kąty narzędzia 2) Rozmery mm a uhly 2) ° - držiaky 3 Upínací systém destičky Система крепления пластин Sposób mocowania płytki Upínací systém doštičiek 2 Hmotnost kg Масса кг Maga kg Hmotnosť kg Ilustrační foto 1) Изображение 1) Przykładowe zdjęcie 1) Ilustračná fotografia 1) 3 Skupina kompatibilních destiček 3) Комплект совместимых СМП 3) Grupa pasujących płytek 3) Skupina zameniteľných doštičiek 3) 5 Možné tvary obráběné plochy Типовая схема обработки Przykład obrabianego kształtu Možné tvary obrobku Skupina náhradních dílů 31 4) Комплект запасных частей 31 4) Grupa pasujących części zamiennych 31 4) Skupina náhradných dielov 31 4) 6 Schématický nákres nástroje Эскиз Rysunek narzędzia Schématický nákres nástroja 5 Skupina speciálního příslušenství 31 4) Комплект опциональных комплектующих 31 4) Grupa części zamiennych specjalnych 31 4) Skupina špeciálného príslušenstva 31 4) ’ Dosažitelná jakost povrchu Достигаемое качество обработанной поверхности Jakość powierzchni obrobonej Dosiahnuteľná kvalita povrchu 6 Kompatibilní destičky Типоразмер СМП комплекта Pasujące płytki skrawające Kompatibilné doštičky 8 Charakter řezu/záběrových podmínek Характеристика условий обработки Warunki pracy narzędzia Charakter rezných/pracovných podmienok 7 Náhradní díly Запасные части Części zamienne Náhradné diely 9 Technologické možnosti nástroje Пиктограммы технологических возможностей Możliwości technologiczne narzędzia Technologické možnosti nástroja 8 Speciální příslušenství Опциональные комплектующие Części zamienne specjalne Špeciálne príslušenstvo 11 Primárně je zobrazeno pravé provedení držáku 2) Yo = ortogonální úhel čela nástroje (viz technická část) Xs = úhel sklonu břitu nástroje (viz technická část) 3) Označení skupin destiček, náhradních dílů a speciálního příslušenství slouží pouze pro potřeby tohoto katalogu. Pro objednávku jej nelze užít. 4) Náhradní díly a speciální příslušenství jsou zobrazeny schematicky pro snadné pochopení. Nejsou obsaženy v seznamu ikon. Šroubky jsou doplněny v některých případech informacemi o utahovacím momentu v Nm, délce šroubku a velikosti závitu. 1) Державки изображаются в правом исполнении (R) 2) Yo = передний угол резца (см. техническую часть) Xs = угол наклона режущей кромки (см. техническую часть) 3) Номер группы пластин и запасных частей используется только в этом каталоге и не может быть использован для заказа. 4) Запасные части и опциональные комплектующие изображены схематично. В некоторых случаях добавлена информация о крутящем моменте затяжки, длине и размере резьбы винтов. 1) Na rysunku przedstawione jest narzędzie prawe (R). 2) Yo = kąt natarcia Xs = kąt pochylenia krawędzi 3) Kod grupy pasujących płytek, części zamiennych i akcesoriów specjalnych służy jedynie do celów niniejszego katalogu. Nie może on być stosowany do zamówień 4) Części zamienne i akcesoria - specjalne ikony zostały zaprojektowane w sposób schematyczny. Śruby są w niektórych przypadkach oznaczone tak, aby można było uzyskać informację na temat momentu dokręcenia w Nm, długość śruby i wielkości gwintu. 1) Sústružnícky držiak je primárne zobrazený v pravom prevedení (R) 2) Yo = ortogonálny uhol sklonu ( pozri technickú časť ) Xs = uhol skolnu hlavnej reznej hrany 3) Označenie skupín doštičiek, náhradných dielov a špeciálného príslušenstva slúži iba pre potreby tohto katalógu. Nieje možné ich použiť pre objednávku. 4) Ikony náhradných dielov a špeciálneho príslušenstva sú zobrazené schematicky pre jednoduché pochopenie. Nie sú zahrnuté v zozname ikon. Skrutky sú v niektorých prípadoch doplnené o informáciu o ktútiacom monente v Nm , dlžka skrutky a veľkosť závitu. T5
