Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WALTER \| Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

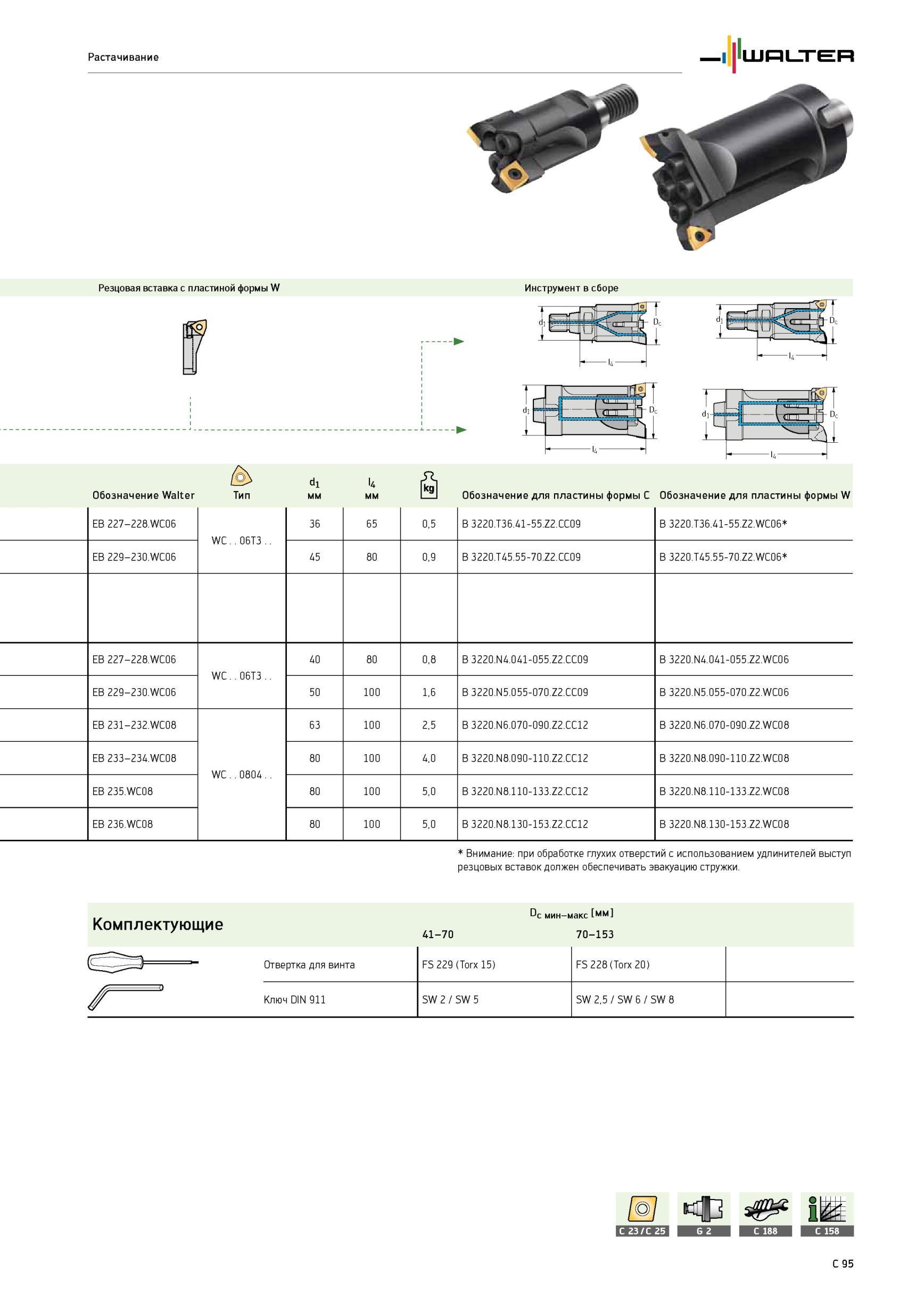

825 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C95
Резцовая вставка Walter с пластиной формы W Инструмент в сборе Обозначение Тип d1 мм l4 мм Обозначение для пластины формы C Растачивание Обозначение для пласт Резцовая вставка Walter с пластиной формы W Инструмент в сборе Обозначение Тип d1 мм l4 мм Обозначение для пластины формы C Растачивание Обозначение для пластины формы W EB 227-228.WC06 WC 06T3 36 65 0,5 B 3220.T36.41-55.Z2.CC09 B 3220.T36.41-55.Z2.WC06 EB 229-230.WC06 45 80 0,9 B 3220.T45.55-70.Z2.CC09 B 3220.T45.55-70.Z2.WC06 EB 227-228.WC06 WC 06T3 40 80 0,8 B 3220.N4.041-055.Z2.CC09 B 3220.N4.041-055.Z2.WC06 EB 229-230.WC06 50 100 1,6 B 3220.N5.055-070.Z2.CC09 B 3220.N5.055-070.Z2.WC06 EB 231-232.WC08 WC 0804 63 100 2,5 B 3220.N6.070-090.Z2.CC12 B 3220.N6.070-090.Z2.WC08 EB 233-234.WC08 80 100 4,0 B 3220.N8.090-110.Z2.CC12 B 3220.N8.090-110.Z2.WC08 EB 235.WC08 80 100 5,0 B 3220.N8.110-133.Z2.CC12 B 3220.N8.110-133.Z2.WC08 EB 236.WC08 80 100 5,0 B 3220.N8.130-153.Z2.CC12 B 3220.N8.130-153.Z2.WC08 Внимание при обработке глухих отверстий с использованием удлинителей выступ резцовых вставок должен обеспечивать эвакуацию стружки. Комплектующие 41-70 Dc мин-макс мм 70-153 FS 229 (Torx 15) FS 228 (Torx 20) Ключ DIN 911 SW 2 / SW 5 SW 2,5 / SW 6 / SW 8 C 95
